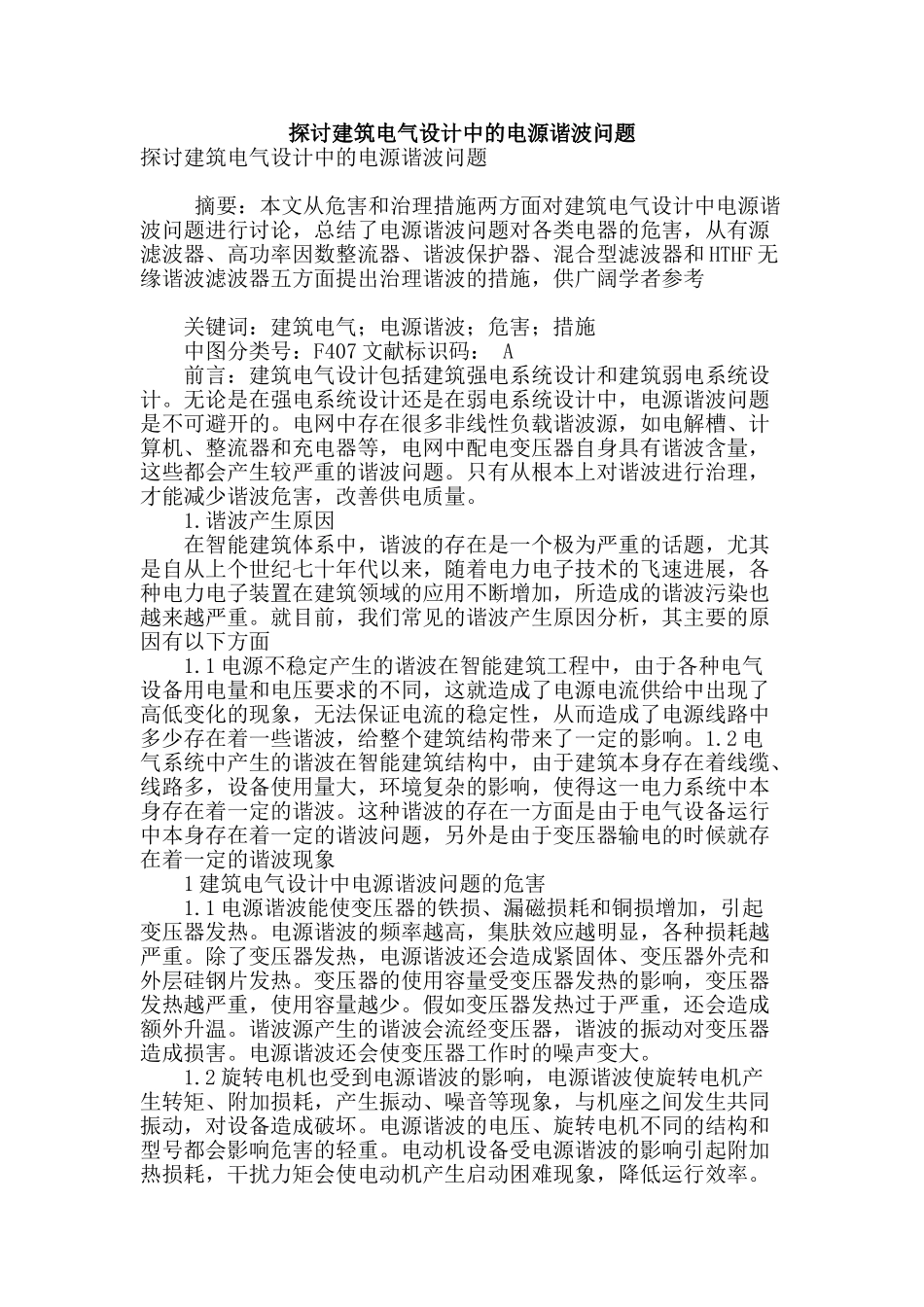

探讨建筑电气设计中的电源谐波问题探讨建筑电气设计中的电源谐波问题 摘要：本文从危害和治理措施两方面对建筑电气设计中电源谐波问题进行讨论，总结了电源谐波问题对各类电器的危害，从有源滤波器、高功率因数整流器、谐波保护器、混合型滤波器和 HTHF 无缘谐波滤波器五方面提出治理谐波的措施，供广阔学者参考 关键词：建筑电气；电源谐波；危害；措施 中图分类号：F407 文献标识码： A 前言：建筑电气设计包括建筑强电系统设计和建筑弱电系统设计。无论是在强电系统设计还是在弱电系统设计中，电源谐波问题是不可避开的。电网中存在很多非线性负载谐波源，如电解槽、计算机、整流器和充电器等，电网中配电变压器自身具有谐波含量，这些都会产生较严重的谐波问题。只有从根本上对谐波进行治理，才能减少谐波危害，改善供电质量。 1.谐波产生原因 在智能建筑体系中，谐波的存在是一个极为严重的话题，尤其是自从上个世纪七十年代以来，随着电力电子技术的飞速进展，各种电力电子装置在建筑领域的应用不断增加，所造成的谐波污染也越来越严重。就目前，我们常见的谐波产生原因分析，其主要的原因有以下方面 1.1 电源不稳定产生的谐波在智能建筑工程中，由于各种电气设备用电量和电压要求的不同，这就造成了电源电流供给中出现了高低变化的现象，无法保证电流的稳定性，从而造成了电源线路中多少存在着一些谐波，给整个建筑结构带来了一定的影响。1.2 电气系统中产生的谐波在智能建筑结构中，由于建筑本身存在着线缆、线路多，设备使用量大，环境复杂的影响，使得这一电力系统中本身存在着一定的谐波。这种谐波的存在一方面是由于电气设备运行中本身存在着一定的谐波问题，另外是由于变压器输电的时候就存在着一定的谐波现象 1 建筑电气设计中电源谐波问题的危害 1.1 电源谐波能使变压器的铁损、漏磁损耗和铜损增加，引起变压器发热。电源谐波的频率越高，集肤效应越明显，各种损耗越严重。除了变压器发热，电源谐波还会造成紧固体、变压器外壳和外层硅钢片发热。变压器的使用容量受变压器发热的影响，变压器发热越严重，使用容量越少。假如变压器发热过于严重，还会造成额外升温。谐波源产生的谐波会流经变压器，谐波的振动对变压器造成损害。电源谐波还会使变压器工作时的噪声变大。 1.2 旋转电机也受到电源谐波的影响，电源谐波使旋转电机产生转矩、附加损耗，产生振动、噪音等现象，与机座之间发生共同振动，对设备造成破坏...
