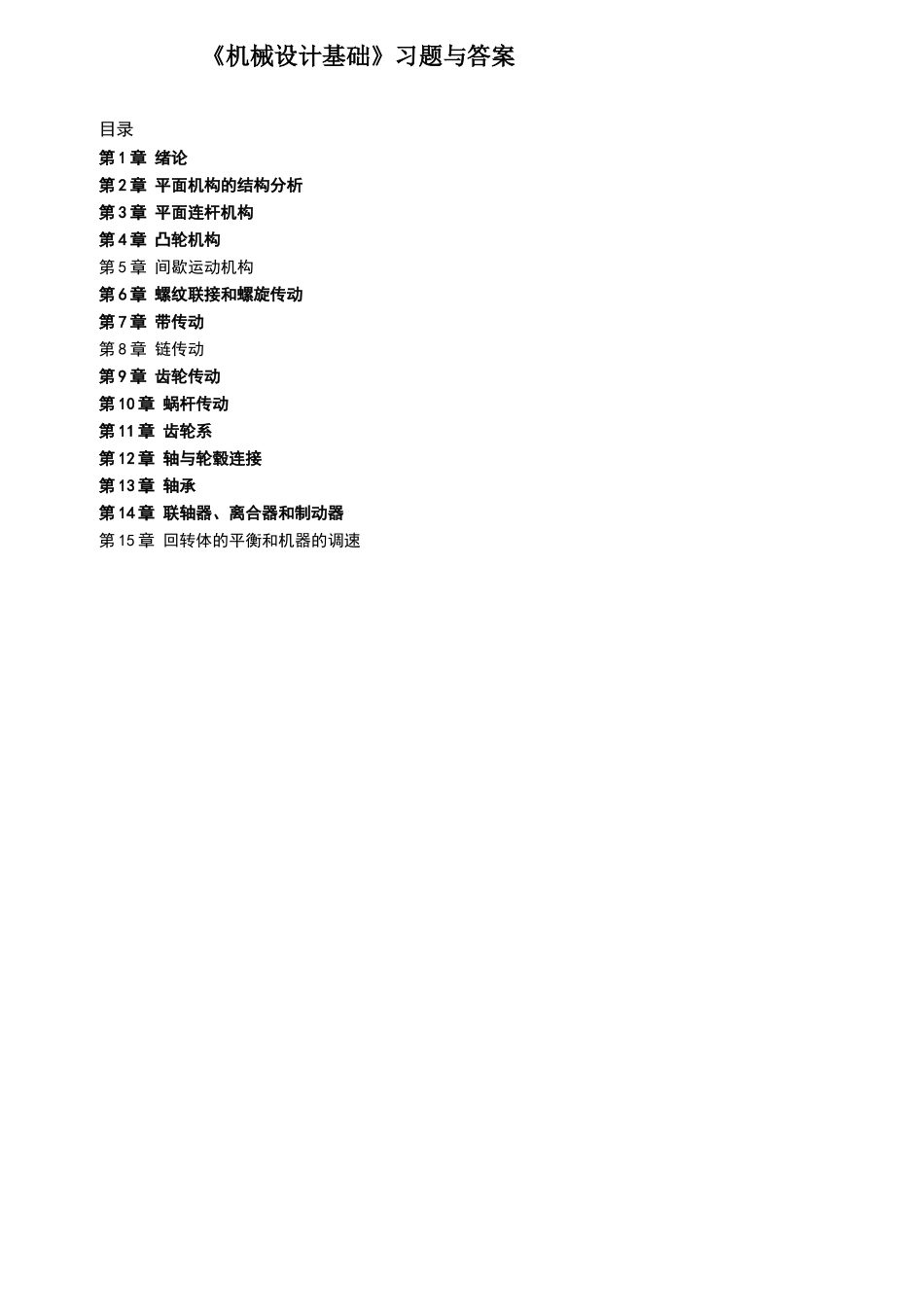

《机械设计基础》习题与答案目录第 1 章 绪论第 2 章 平面机构的结构分析第 3 章 平面连杆机构第 4 章 凸轮机构第 5 章 间歇运动机构第 6 章 螺纹联接和螺旋传动第 7 章 带传动第 8 章 链传动第 9 章 齿轮传动第 10 章 蜗杆传动第 11 章 齿轮系第 12 章 轴与轮毂连接第 13 章 轴承第 14 章 联轴器、离合器和制动器第 15 章 回转体的平衡和机器的调速第 1 章 绪论思考题1．机器、机构与机械有什么区别各举出两个实例。2．机器具有哪些共同的特征如何理解这些特征3．零件与构件有什么区别并用实例说明。举出多个常用的通用机械零件。答：1、机器：①人为的实物组合体；② 每个运动单元（构件）间具有确定的相对运动；③ 能实现能量、信息等的传递或转换，代替或减轻人类的劳动；实例：汽车、机床。 机构：①人为的实物组合体；② 每个运动单元（构件）间具有确定的相对运动；实例：齿轮机构、曲柄滑块机构。 机械是机器和机构的总称。 机构与机器的区别在于：机构只用于传递运动和力，机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能或完成有用的机械功；2、同上。3、零件是机械制造的的最小单元体，是不可拆分的，构件是机械运动的最小单元体它有可能是单一的一个零件，也有可能是若干个零件组合而成，内燃机中的连杆，就是由连杆体 1、连杆盖 2、轴套3、轴瓦 4、螺杆 5 和螺母 6 等零件联接而成的，在制造中几个零件分别加工，装配成连杆后整体运动。通用零件 ，如齿轮、轴、螺母、销、键等。第 2 章 平面机构的结构分析一、 填空题1、 两构件通过面接触所构成的运动副称为低副，其具有 2 约束。2、 机构具有确定相对运动的条件是主动件数目 = 自由度 。3、 4 个构件在同一处以转动副相联，则此处有 3 个转动副。4、 机构中不起独立限制作用的重复约束称为虚约束。答：1.低副 、2. 2. 主动件数目=自由度 3. 3 4．虚约束二、 综合题1、计算下图所示机构的自由度，并推断该机构是否具有确定的相对运动。若有复合铰链、局部自由度 、 虚约束请明确指出。 解 : 复 合 铰 链：无，局部自由度：无，虚约束：无。 F ＝ 3n － 2P L－ P H……………………… ＝ 3×5―2×(6+1) － 0 ＝ 1… W ＝ F ＝ 1……………………… 答：该机构具有确定运动．． 2、计算图 2-19 所示个机构的自由度，并推断机构是否具有确定...
