欧姆定律竞赛题

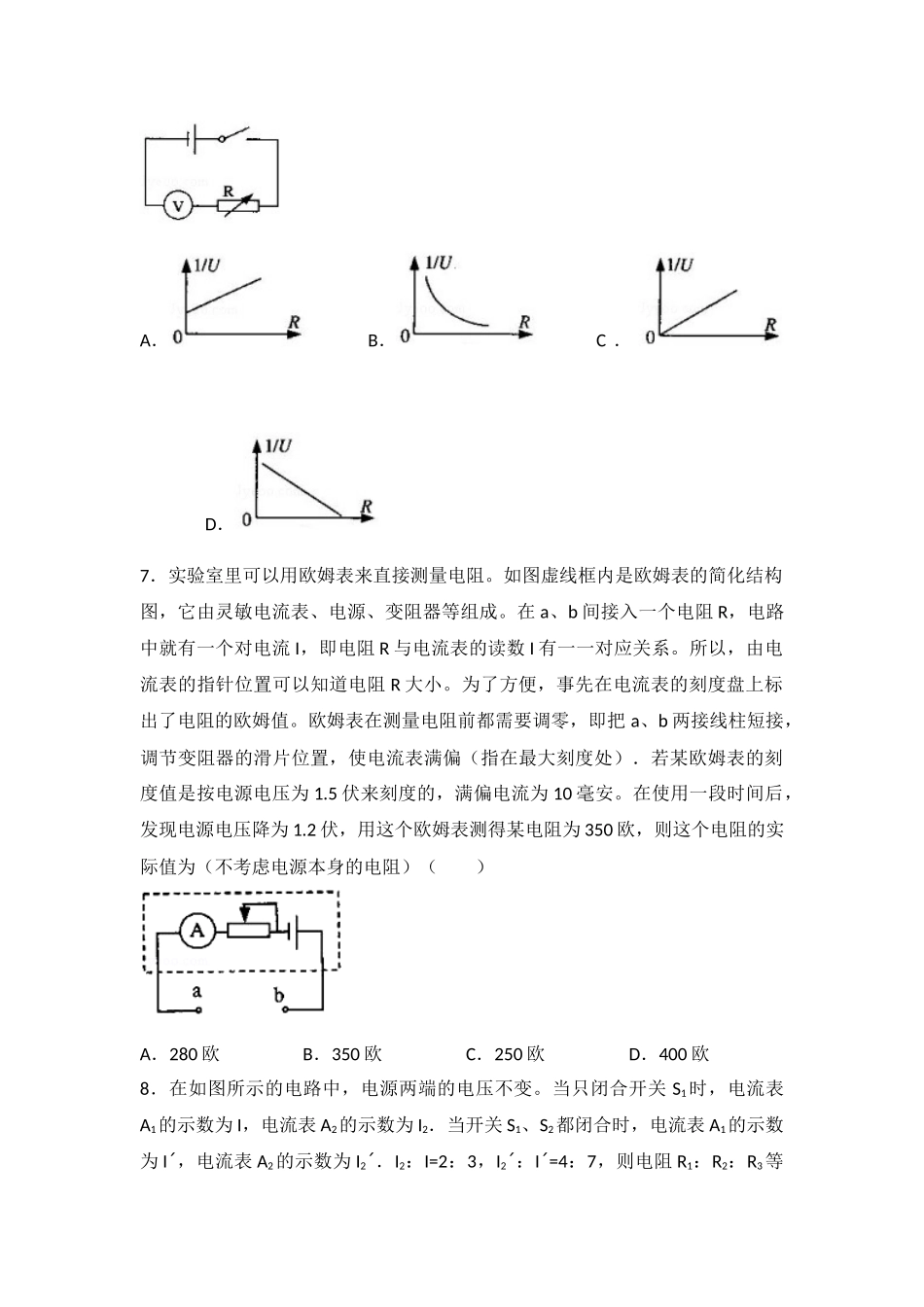

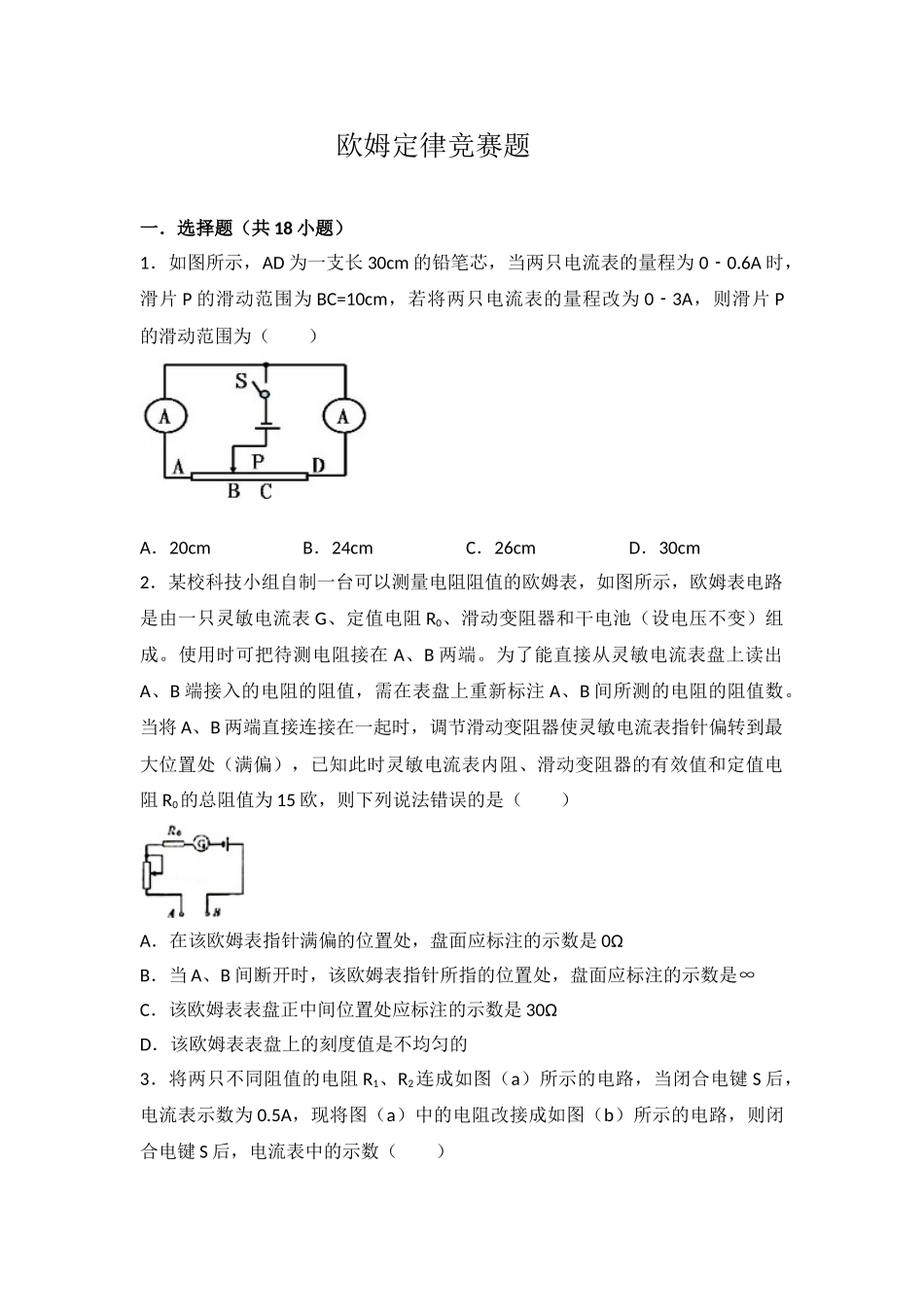

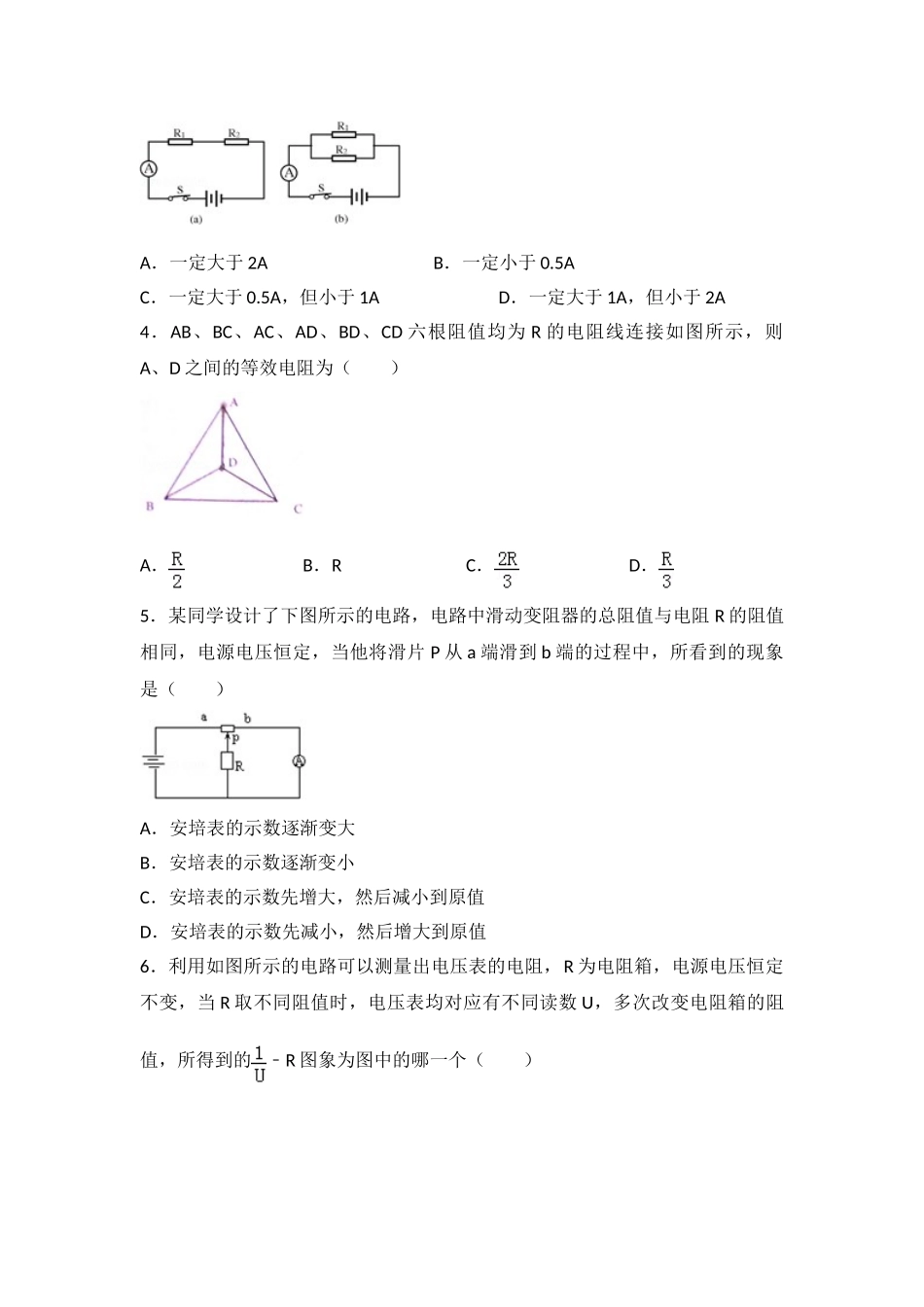

欧姆定律竞赛题 一．选择题（共 18 小题）1．如图所示，AD 为一支长 30cm 的铅笔芯，当两只电流表的量程为 00.6A﹣时，滑片 P 的滑动范围为 BC=10cm，若将两只电流表的量程改为 03A﹣，则滑片 P的滑动范围为（ ）A．20cmB．24cmC．26cmD．30cm2．某校科技小组自制一台可以测量电阻阻值的欧姆表，如图所示，欧姆表电路是由一只灵敏电流表 G、定值电阻 R0、滑动变阻器和干电池（设电压不变）组成。使用时可把待测电阻接在 A、B 两端。为了能直接从灵敏电流表盘上读出A、B 端接入的电阻的阻值，需在表盘上重新标注 A、B 间所测的电阻的阻值数。当将 A、B 两端直接连接在一起时，调节滑动变阻器使灵敏电流表指针偏转到最大位置处（满偏），已知此时灵敏电流表内阻、滑动变阻器的有效值和定值电阻 R0的总阻值为 15 欧，则下列说法错误的是（ ）A．在该欧姆表指针满偏的位置处，盘面应标注的示数是 0ΩB．当 A、B 间断开时，该欧姆表指针所指的位置处，盘面应标注的示数是∞C．该欧姆表表盘正中间位置处应标注的示数是 30ΩD．该欧姆表表盘上的刻度值是不均匀的3．将两只不同阻值的电阻 R1、R2连成如图（a）所示的电路，当闭合电键 S 后，电流表示数为 0.5A，现将图（a）中的电阻改接成如图（b）所示的电路，则闭合电键 S 后，电流表中的示数（ ）A．一定大于 2AB．一定小于 0.5AC．一定大于 0.5A，但小于 1AD．一定大于 1A，但小于 2A4．AB、BC、AC、AD、BD、CD 六根阻值均为 R 的电阻线连接如图所示，则A、D 之间的等效电阻为（ ）A．B．RC．D．5．某同学设计了下图所示的电路，电路中滑动变阻器的总阻值与电阻 R 的阻值相同，电源电压恒定，当他将滑片 P 从 a 端滑到 b 端的过程中，所看到的现象是（ ）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先增大，然后减小到原值D．安培表的示数先减小，然后增大到原值6．利用如图所示的电路可以测量出电压表的电阻，R 为电阻箱，电源电压恒定不变，当 R 取不同阻值时，电压表均对应有不同读数 U，多次改变电阻箱的阻值，所得到的﹣R 图象为图中的哪一个（ ）A．B．C ．D．7．实验室里可以用欧姆表来直接测量电阻。如图虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。在 a、b 间接入一个电阻 R，电路中就有一个对电流 I，即电阻 R 与电流表的读数 I 有一一对应关系。所以，由电流表的指针...
