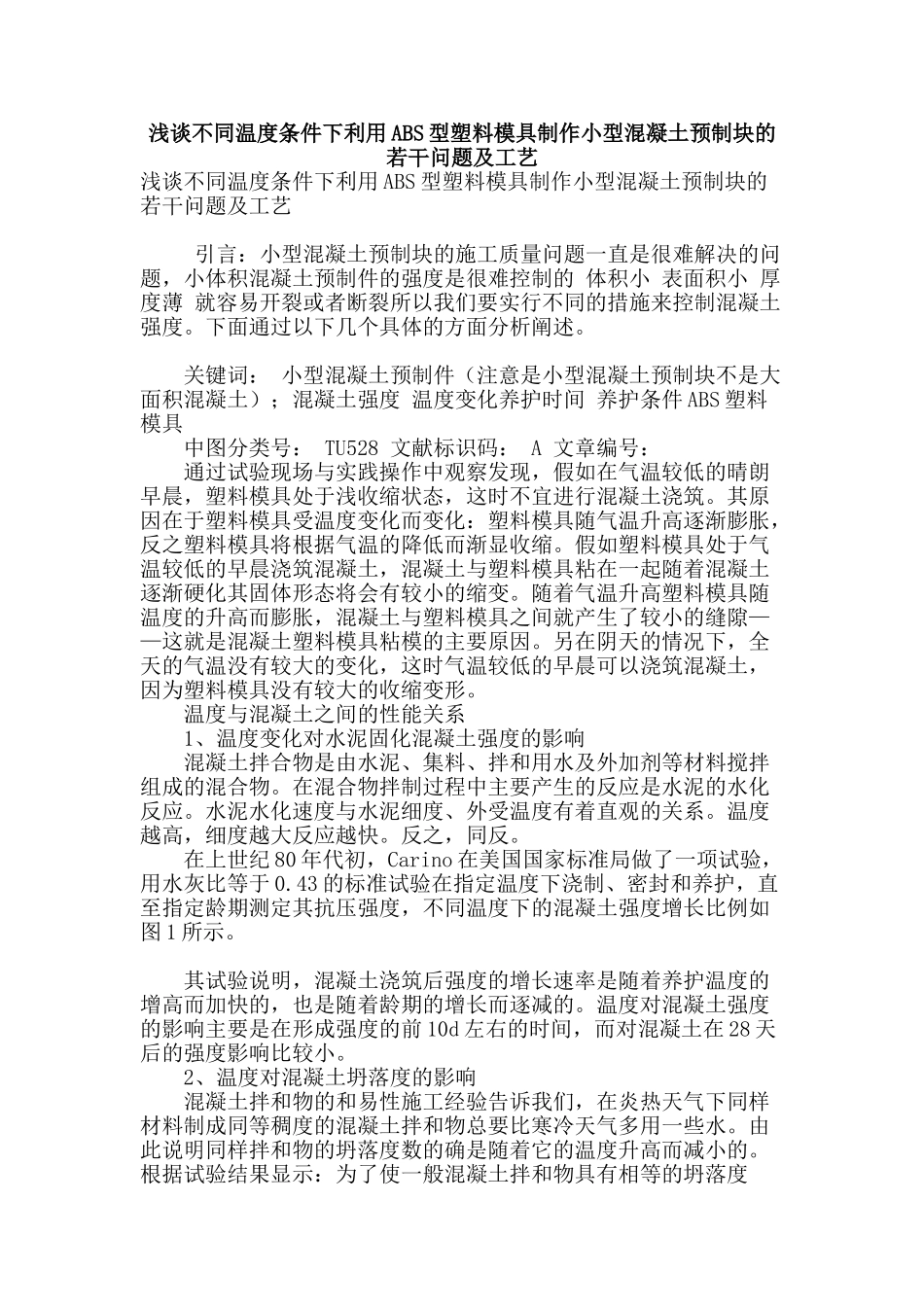

浅谈不同温度条件下利用abs型塑料模具制作小型混凝土预制块的若干问题及工艺

浅谈不同温度条件下利用 ABS 型塑料模具制作小型混凝土预制块的若干问题及工艺浅谈不同温度条件下利用 ABS 型塑料模具制作小型混凝土预制块的若干问题及工艺 引言：小型混凝土预制块的施工质量问题一直是很难解决的问题，小体积混凝土预制件的强度是很难控制的 体积小 表面积小 厚度薄 就容易开裂或者断裂所以我们要实行不同的措施来控制混凝土强度。下面通过以下几个具体的方面分析阐述。 关键词： 小型混凝土预制件（注意是小型混凝土预制块不是大面积混凝土）；混凝土强度 温度变化养护时间 养护条件 ABS 塑料模具 中图分类号： TU528 文献标识码： A 文章编号： 通过试验现场与实践操作中观察发现，假如在气温较低的晴朗早晨，塑料模具处于浅收缩状态，这时不宜进行混凝土浇筑。其原因在于塑料模具受温度变化而变化：塑料模具随气温升高逐渐膨胀，反之塑料模具将根据气温的降低而渐显收缩。假如塑料模具处于气温较低的早晨浇筑混凝土，混凝土与塑料模具粘在一起随着混凝土逐渐硬化其固体形态将会有较小的缩变。随着气温升高塑料模具随温度的升高而膨胀，混凝土与塑料模具之间就产生了较小的缝隙——这就是混凝土塑料模具粘模的主要原因。另在阴天的情况下，全天的气温没有较大的变化，这时气温较低的早晨可以浇筑混凝土，因为塑料模具没有较大的收缩变形。 温度与混凝土之间的性能关系 1、温度变化对水泥固化混凝土强度的影响 混凝土拌合物是由水泥、集料、拌和用水及外加剂等材料搅拌组成的混合物。在混合物拌制过程中主要产生的反应是水泥的水化反应。水泥水化速度与水泥细度、外受温度有着直观的关系。温度越高，细度越大反应越快。反之，同反。 在上世纪 80 年代初，Carino 在美国国家标准局做了一项试验，用水灰比等于 0.43 的标准试验在指定温度下浇制、密封和养护，直至指定龄期测定其抗压强度，不同温度下的混凝土强度增长比例如图 1 所示。 其试验说明，混凝土浇筑后强度的增长速率是随着养护温度的增高而加快的，也是随着龄期的增长而逐减的。温度对混凝土强度的影响主要是在形成强度的前 10d 左右的时间，而对混凝土在 28 天后的强度影响比较小。 2、温度对混凝土坍落度的影响 混凝土拌和物的和易性施工经验告诉我们，在炎热天气下同样材料制成同等稠度的混凝土拌和物总要比寒冷天气多用一些水。由此说明同样拌和物的坍落度数的确是随着它的温度升高而减小的。根据试验结果显示：为了使一般...
