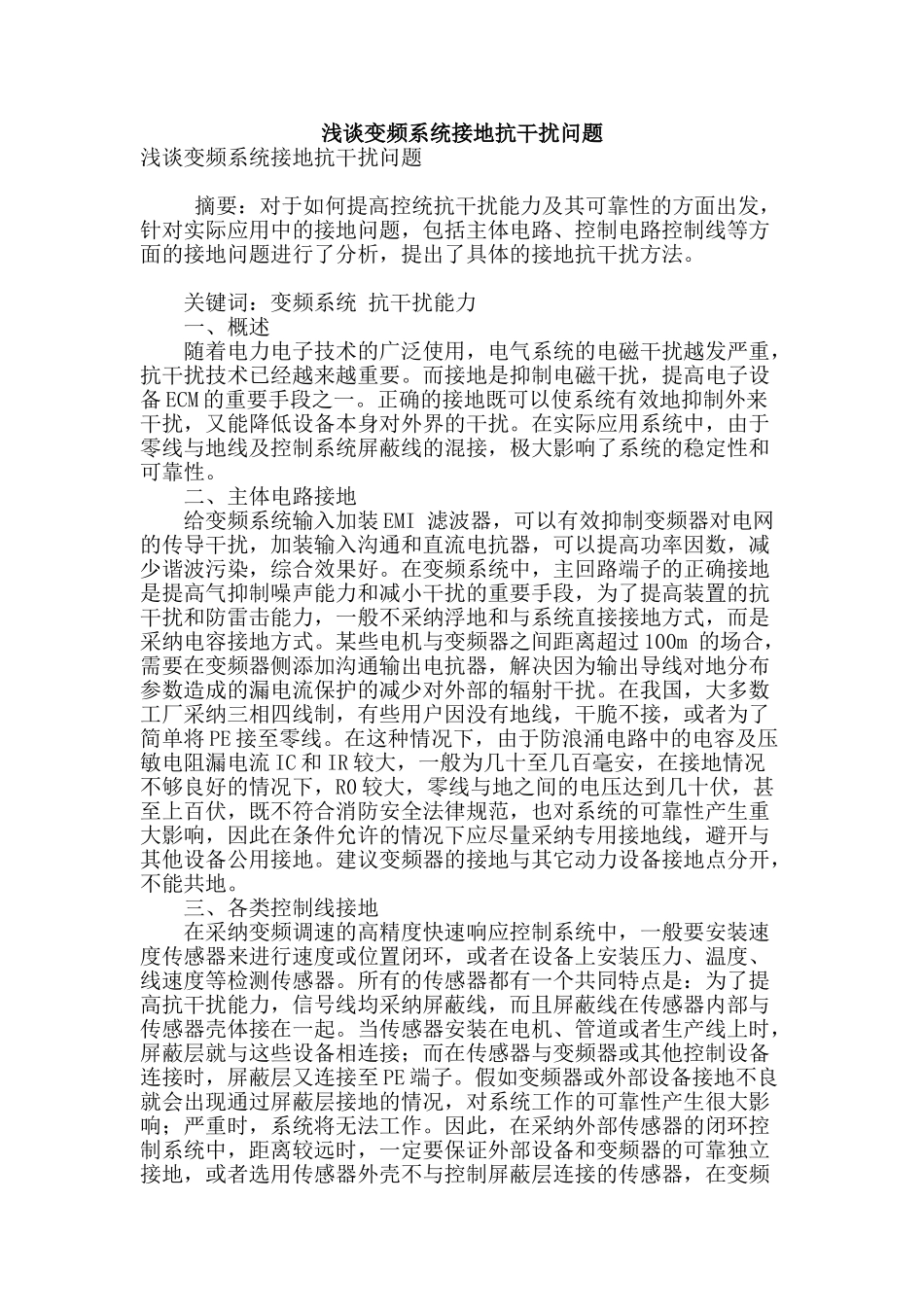

浅谈变频系统接地抗干扰问题浅谈变频系统接地抗干扰问题 摘要：对于如何提高控统抗干扰能力及其可靠性的方面出发，针对实际应用中的接地问题，包括主体电路、控制电路控制线等方面的接地问题进行了分析，提出了具体的接地抗干扰方法。 关键词：变频系统 抗干扰能力 一、概述 随着电力电子技术的广泛使用，电气系统的电磁干扰越发严重，抗干扰技术已经越来越重要。而接地是抑制电磁干扰，提高电子设备 ECM 的重要手段之一。正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。在实际应用系统中，由于零线与地线及控制系统屏蔽线的混接，极大影响了系统的稳定性和可靠性。 二、主体电路接地 给变频系统输入加装 EMI 滤波器，可以有效抑制变频器对电网的传导干扰，加装输入沟通和直流电抗器，可以提高功率因数，减少谐波污染，综合效果好。在变频系统中，主回路端子的正确接地是提高气抑制噪声能力和减小干扰的重要手段，为了提高装置的抗干扰和防雷击能力，一般不采纳浮地和与系统直接接地方式，而是采纳电容接地方式。某些电机与变频器之间距离超过 100m 的场合，需要在变频器侧添加沟通输出电抗器，解决因为输出导线对地分布参数造成的漏电流保护的减少对外部的辐射干扰。在我国，大多数工厂采纳三相四线制，有些用户因没有地线，干脆不接，或者为了简单将 PE 接至零线。在这种情况下，由于防浪涌电路中的电容及压敏电阻漏电流 IC 和 IR 较大，一般为几十至几百毫安，在接地情况不够良好的情况下，R0 较大，零线与地之间的电压达到几十伏，甚至上百伏，既不符合消防安全法律规范，也对系统的可靠性产生重大影响，因此在条件允许的情况下应尽量采纳专用接地线，避开与其他设备公用接地。建议变频器的接地与其它动力设备接地点分开，不能共地。 三、各类控制线接地 在采纳变频调速的高精度快速响应控制系统中，一般要安装速度传感器来进行速度或位置闭环，或者在设备上安装压力、温度、线速度等检测传感器。所有的传感器都有一个共同特点是：为了提高抗干扰能力，信号线均采纳屏蔽线，而且屏蔽线在传感器内部与传感器壳体接在一起。当传感器安装在电机、管道或者生产线上时，屏蔽层就与这些设备相连接；而在传感器与变频器或其他控制设备连接时，屏蔽层又连接至 PE 端子。假如变频器或外部设备接地不良就会出现通过屏蔽层接地的情况，对系统工作的可靠性产生很大影响；严重时，系统将无法工作。因此...
