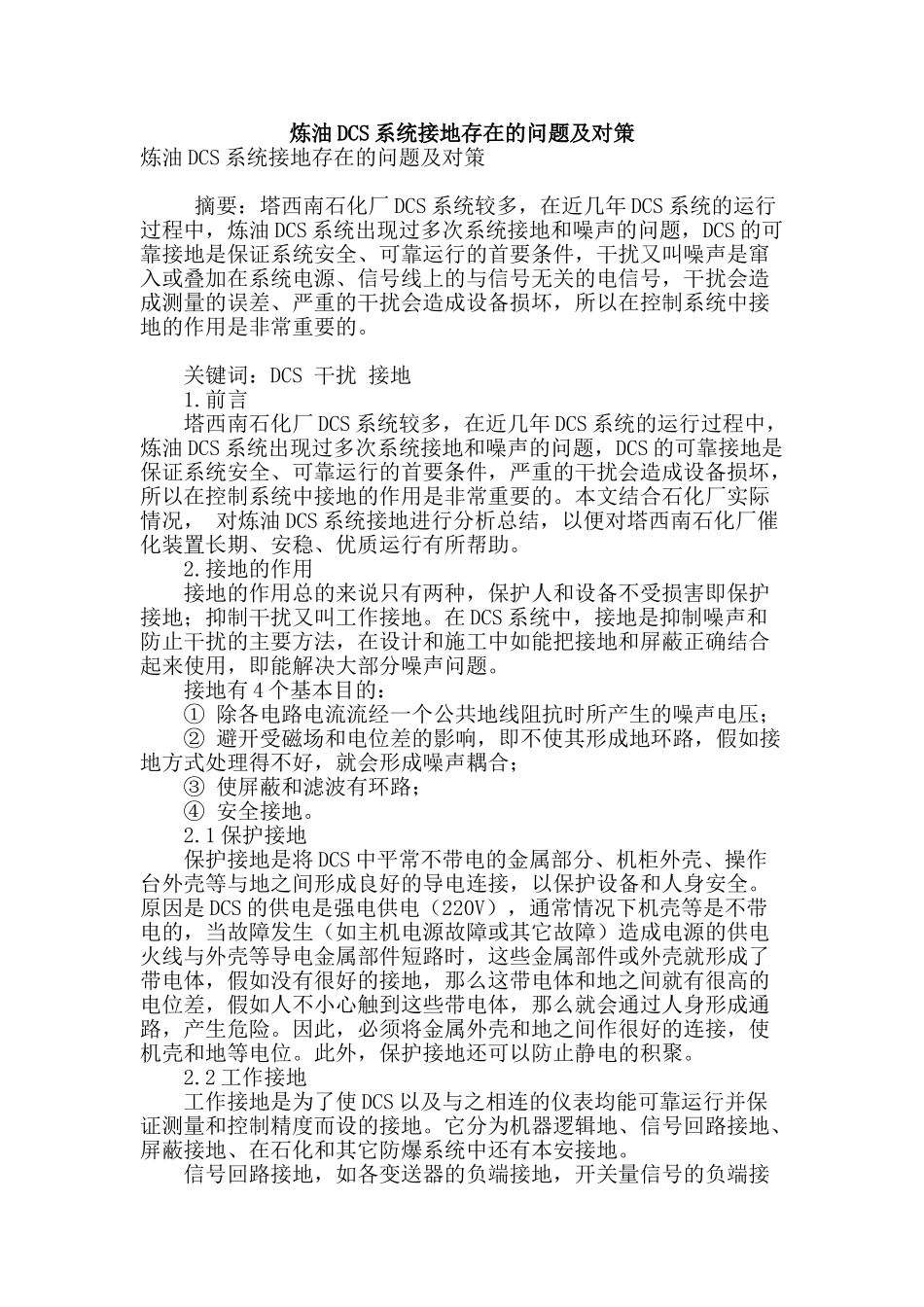

炼油 DCS 系统接地存在的问题及对策炼油 DCS 系统接地存在的问题及对策 摘要：塔西南石化厂 DCS 系统较多，在近几年 DCS 系统的运行过程中，炼油 DCS 系统出现过多次系统接地和噪声的问题，DCS 的可靠接地是保证系统安全、可靠运行的首要条件，干扰又叫噪声是窜入或叠加在系统电源、信号线上的与信号无关的电信号，干扰会造成测量的误差、严重的干扰会造成设备损坏，所以在控制系统中接地的作用是非常重要的。 关键词：DCS 干扰 接地 1.前言 塔西南石化厂 DCS 系统较多，在近几年 DCS 系统的运行过程中，炼油 DCS 系统出现过多次系统接地和噪声的问题，DCS 的可靠接地是保证系统安全、可靠运行的首要条件，严重的干扰会造成设备损坏，所以在控制系统中接地的作用是非常重要的。本文结合石化厂实际情况， 对炼油 DCS 系统接地进行分析总结，以便对塔西南石化厂催化装置长期、安稳、优质运行有所帮助。 2.接地的作用 接地的作用总的来说只有两种，保护人和设备不受损害即保护接地；抑制干扰又叫工作接地。在 DCS 系统中，接地是抑制噪声和防止干扰的主要方法，在设计和施工中如能把接地和屏蔽正确结合起来使用，即能解决大部分噪声问题。 接地有 4 个基本目的： ① 除各电路电流流经一个公共地线阻抗时所产生的噪声电压； ② 避开受磁场和电位差的影响，即不使其形成地环路，假如接地方式处理得不好，就会形成噪声耦合； ③ 使屏蔽和滤波有环路； ④ 安全接地。 2.1 保护接地 保护接地是将 DCS 中平常不带电的金属部分、机柜外壳、操作台外壳等与地之间形成良好的导电连接，以保护设备和人身安全。原因是 DCS 的供电是强电供电（220V），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，假如没有很好的接地，那么这带电体和地之间就有很高的电位差，假如人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。此外，保护接地还可以防止静电的积聚。 2.2 工作接地 工作接地是为了使 DCS 以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。它分为机器逻辑地、信号回路接地、屏蔽接地、在石化和其它防爆系统中还有本安接地。 信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。 屏蔽接...
