电场中的常见图像问题

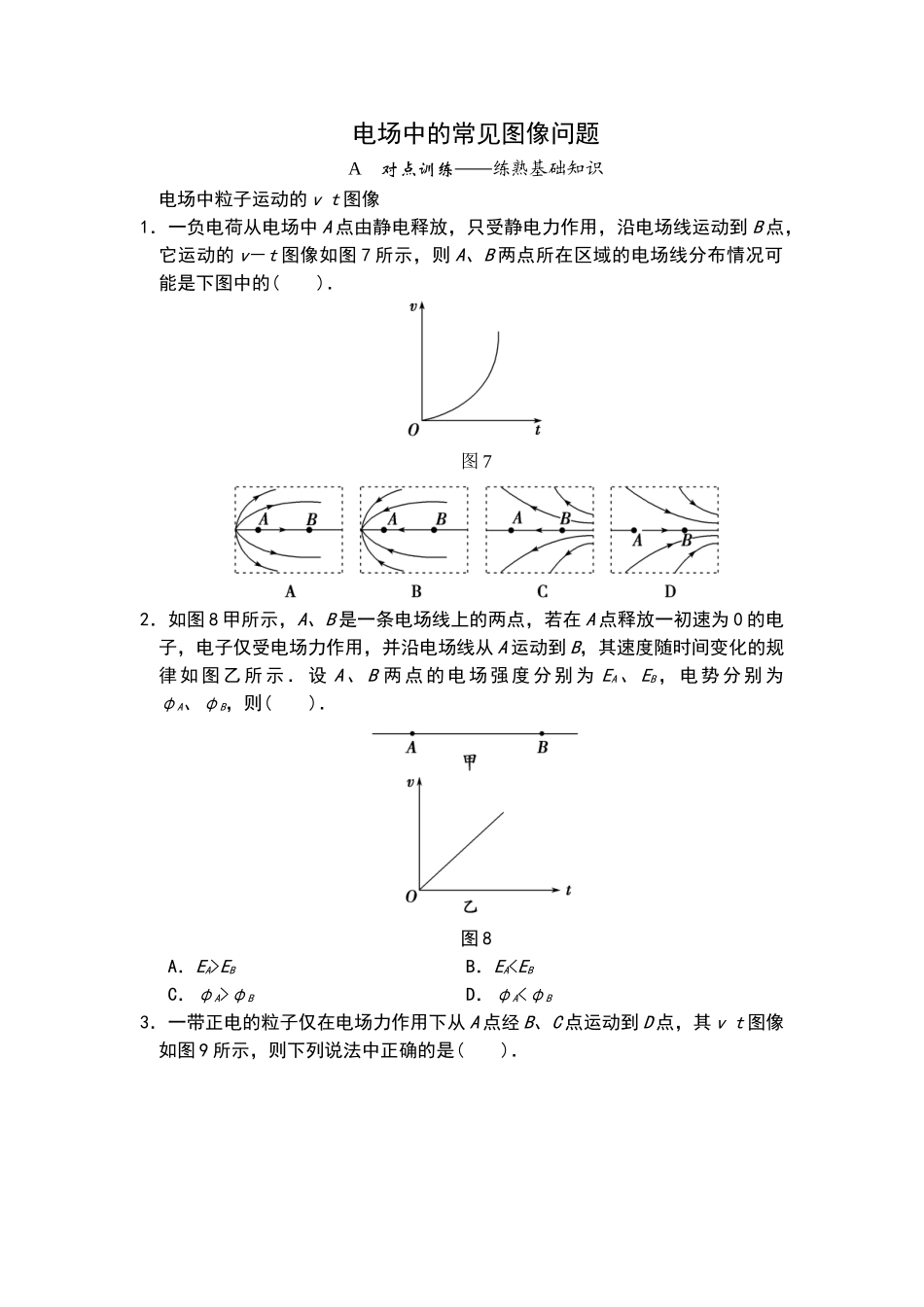

电场中的常见图像问题_第1页
1/8
电场中的常见图像问题_第2页
2/8

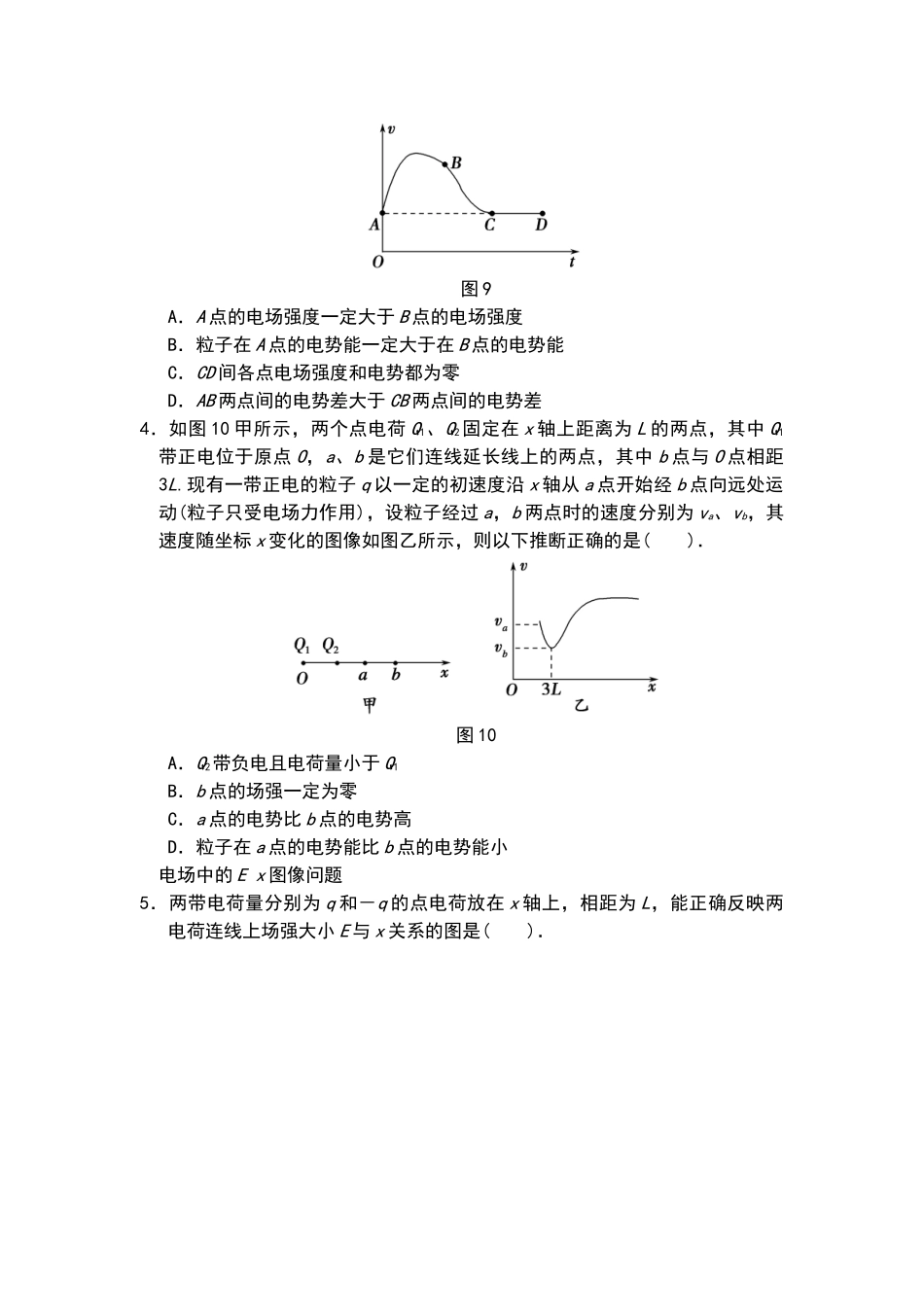

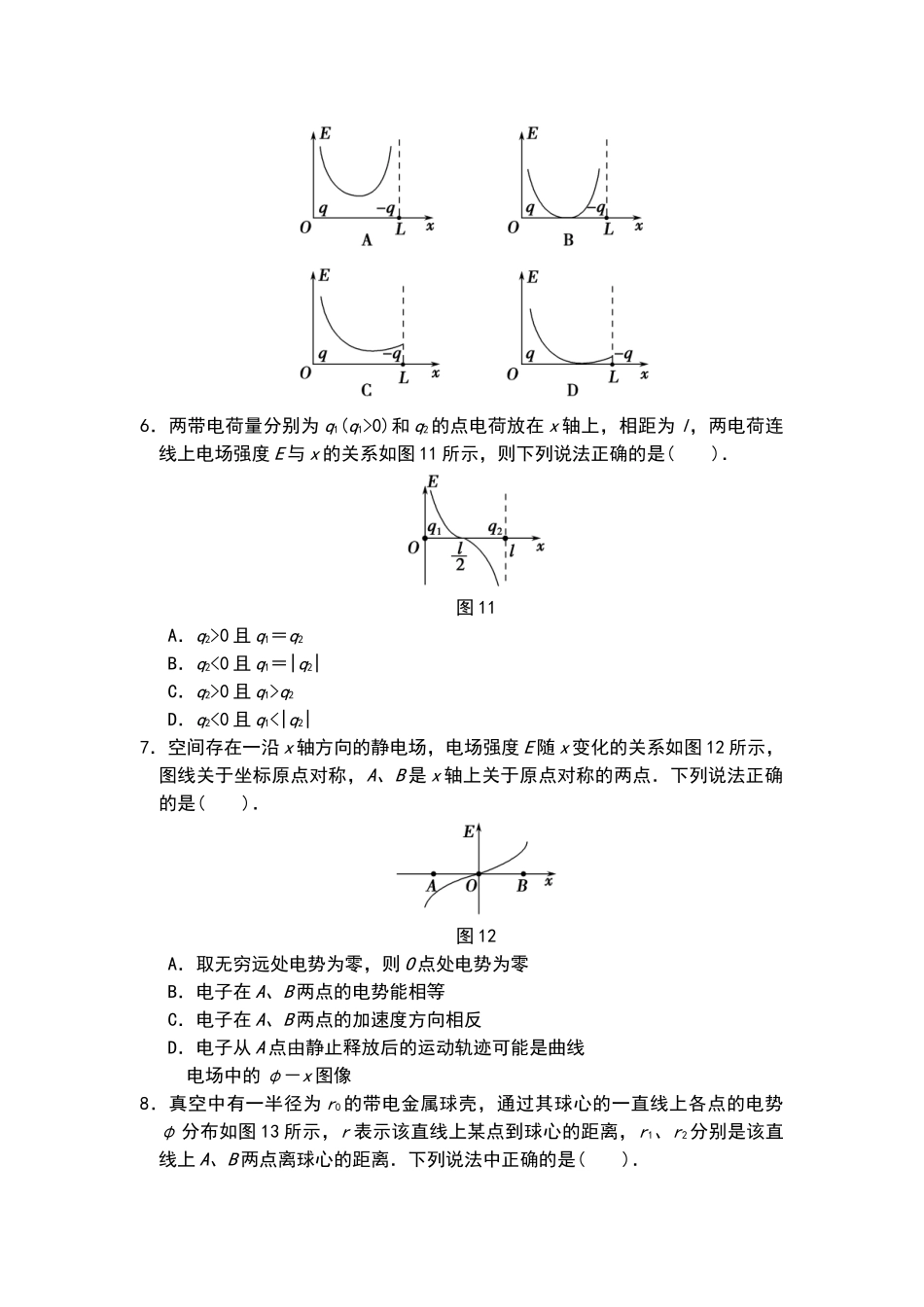

电场中的常见图像问题_第3页
3/8
电场中的常见图像问题 A 对点训练——练熟基础知识 电场中粒子运动的 v t 图像1.一负电荷从电场中 A 点由静电释放,只受静电力作用,沿电场线运动到 B 点,它运动的 v-t 图像如图 7 所示,则 A、B 两点所在区域的电场线分布情况可能是下图中的( ).图 72.如图 8 甲所示,A、B 是一条电场线上的两点,若在 A 点释放一初速为 0 的电子,电子仅受电场力作用,并沿电场线从 A 运动到 B,其速度随时间变化的规律如图乙所示.设 A 、 B 两点的电场强度分别为 EA 、EB,电势分别为φA、φB,则( ).图 8A.EA>EB B.EAφB D.φA<φB3.一带正电的粒子仅在电场力作用下从 A 点经 B、C 点运动到 D 点,其 v t 图像如图 9 所示,则下列说法中正确的是( ).图 9A.A 点的电场强度一定大于 B 点的电场强度B.粒子在 A 点的电势能一定大于在 B 点的电势能C.CD 间各点电场强度和电势都为零D.AB 两点间的电势差大于 CB 两点间的电势差4.如图 10 甲所示,两个点电荷 Q1、Q2固定在 x 轴上距离为 L 的两点,其中 Q1带正电位于原点 O,a、b 是它们连线延长线上的两点,其中 b 点与 O 点相距3L.现有一带正电的粒子 q 以一定的初速度沿 x 轴从 a 点开始经 b 点向远处运动(粒子只受电场力作用),设粒子经过 a,b 两点时的速度分别为 va、vb,其速度随坐标 x 变化的图像如图乙所示,则以下推断正确的是( ).图 10A.Q2带负电且电荷量小于 Q1B.b 点的场强一定为零C.a 点的电势比 b 点的电势高D.粒子在 a 点的电势能比 b 点的电势能小 电场中的 E x 图像问题5.两带电荷量分别为 q 和-q 的点电荷放在 x 轴上,相距为 L,能正确反映两电荷连线上场强大小 E 与 x 关系的图是( ).6.两带电荷量分别为 q1(q1>0)和 q2的点电荷放在 x 轴上,相距为 l,两电荷连线上电场强度 E 与 x 的关系如图 11 所示,则下列说法正确的是( ).图 11A.q2>0 且 q1=q2B.q2<0 且 q1=|q2|C.q2>0 且 q1>q2D.q2<0 且 q1<|q2|7.空间存在一沿 x 轴方向的静电场,电场强度 E 随 x 变化的关系如图 12 所示,图线关于坐标原点对称,A、B 是 x 轴上关于原点对称的两点.下列说法正确的是( ).图 12A.取无穷远处电势为零,则 O 点处电势为零B.电子在 A、B 两点的电势能相等C.电子在 A、B 两点的加速度方向相反D...
