电学比例专题

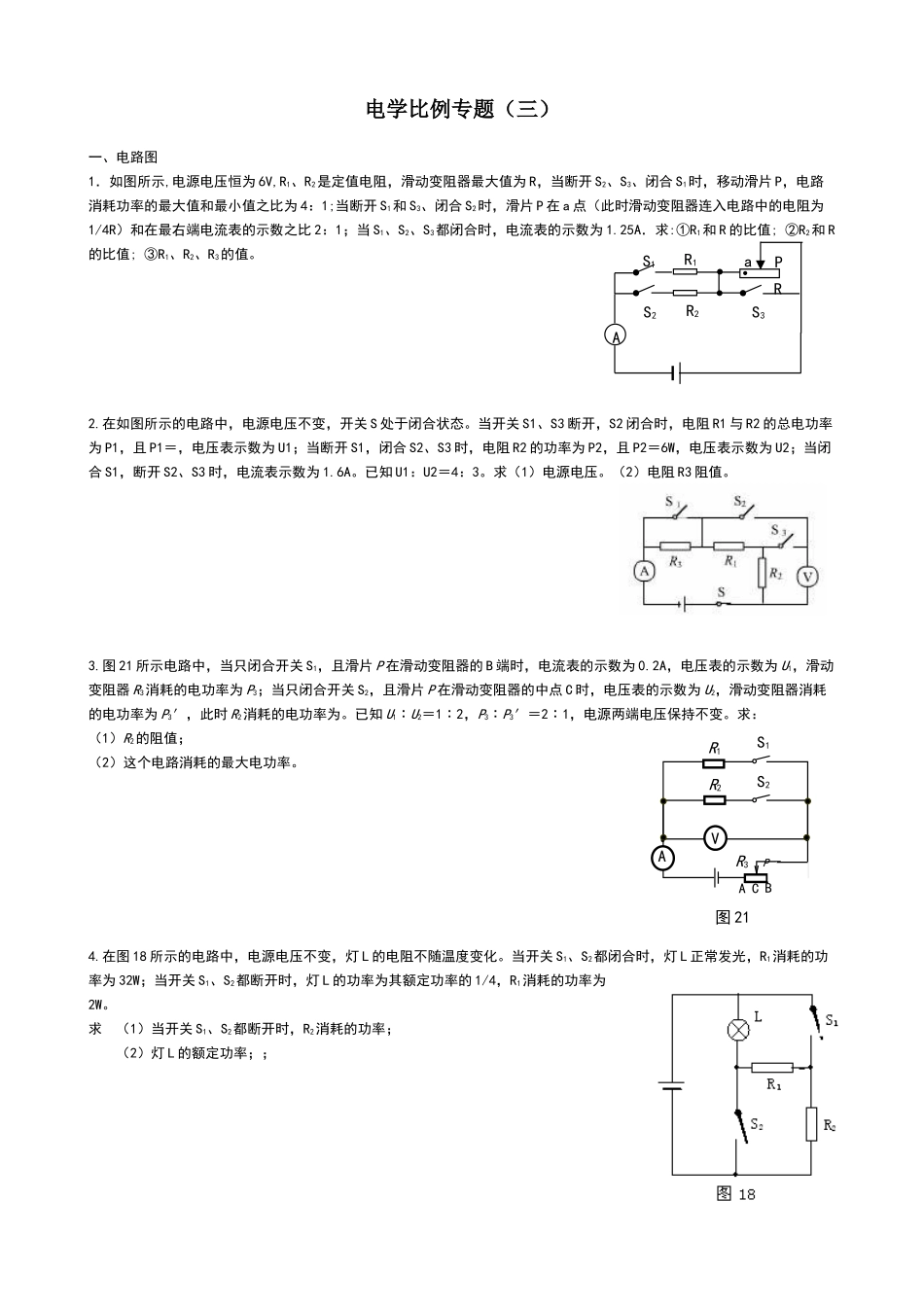

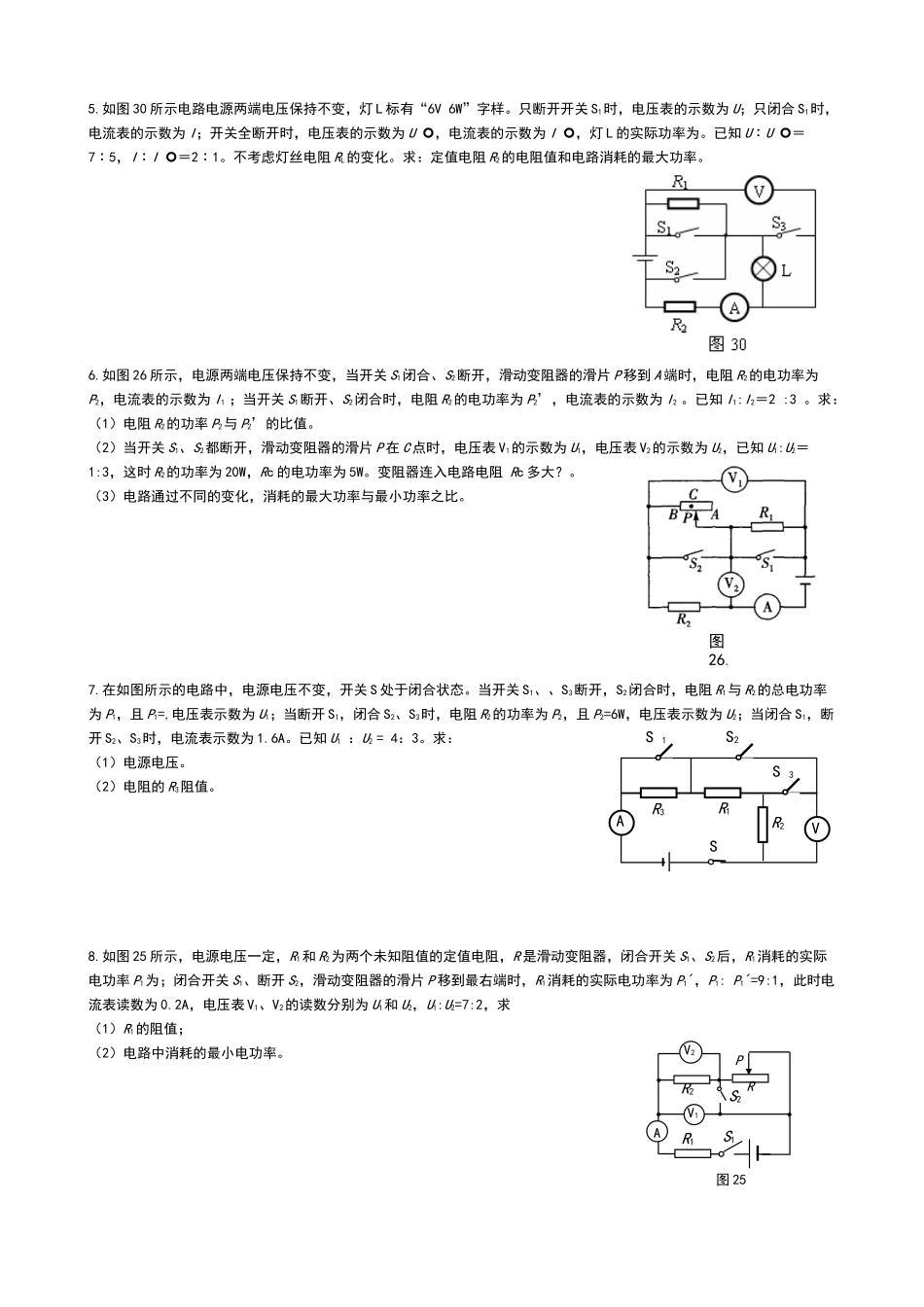

电学比例专题（三）一、电路图1．如图所示,电源电压恒为 6V,R1、R2是定值电阻，滑动变阻器最大值为 R，当断开 S2、S3、闭合 S1时，移动滑片 P，电路消耗功率的最大值和最小值之比为 4：1;当断开 S1和 S3、闭合 S2时，滑片 P 在 a 点（此时滑动变阻器连入电路中的电阻为1/4R）和在最右端电流表的示数之比 2：1；当 S1、S2、S3都闭合时，电流表的示数为 1.25A．求:①R1和 R 的比值; ②R2和 R的比值; ③R1、R2、R3的值。2.在如图所示的电路中，电源电压不变，开关 S 处于闭合状态。当开关 S1、S3 断开，S2 闭合时，电阻 R1 与 R2 的总电功率为 P1，且 P1＝，电压表示数为 U1；当断开 S1，闭合 S2、S3 时，电阻 R2 的功率为 P2，且 P2＝6W，电压表示数为 U2；当闭合 S1，断开 S2、S3 时，电流表示数为 1.6A。已知 U1：U2＝4：3。求（1）电源电压。（2）电阻 R3 阻值。3.图 21 所示电路中，当只闭合开关 S1，且滑片 P 在滑动变阻器的 B 端时，电流表的示数为 0.2A，电压表的示数为 U1，滑动变阻器 R3消耗的电功率为 P3；当只闭合开关 S2，且滑片 P 在滑动变阻器的中点 C 时，电压表的示数为 U2，滑动变阻器消耗的电功率为 P3′，此时 R2消耗的电功率为。已知 U1∶U2＝1∶2，P3∶P3′＝2∶1，电源两端电压保持不变。求：（1）R2的阻值；（2）这个电路消耗的最大电功率。4.在图 18 所示的电路中，电源电压不变，灯 L 的电阻不随温度变化。当开关 S1、S2都闭合时，灯 L 正常发光，R1消耗的功率为 32W；当开关 S1、S2都断开时，灯 L 的功率为其额定功率的 1/4，R1消耗的功率为2W。求 （1）当开关 S1、S2都断开时，R2消耗的功率； （2）灯 L 的额定功率；；RPAS3R1R2aS1S2R1R2PR3ABCV图 21AS1S25.如图 30 所示电路电源两端电压保持不变，灯 L 标有“6V 6W”字样。只断开开关 S1时，电压表的示数为 U；只闭合 S1时，电流表的示数为 I；开关全断开时，电压表的示数为 U ，电流表的示数为 I ，灯 L 的实际功率为。已知 U∶U ＝7∶5，I∶I ＝2∶1。不考虑灯丝电阻 RL的变化。求：定值电阻 R2的电阻值和电路消耗的最大功率。6.如图 26 所示，电源两端电压保持不变，当开关 S1闭合、S2断开，滑动变阻器的滑片 P 移到 A 端时，电阻 R2的电功率为P2，电流表的示数为 I1 ；当开关 S1断开、S2闭合时，电阻 R2的电功率为 P2’，电流表...
