电感式传感器习题及解答

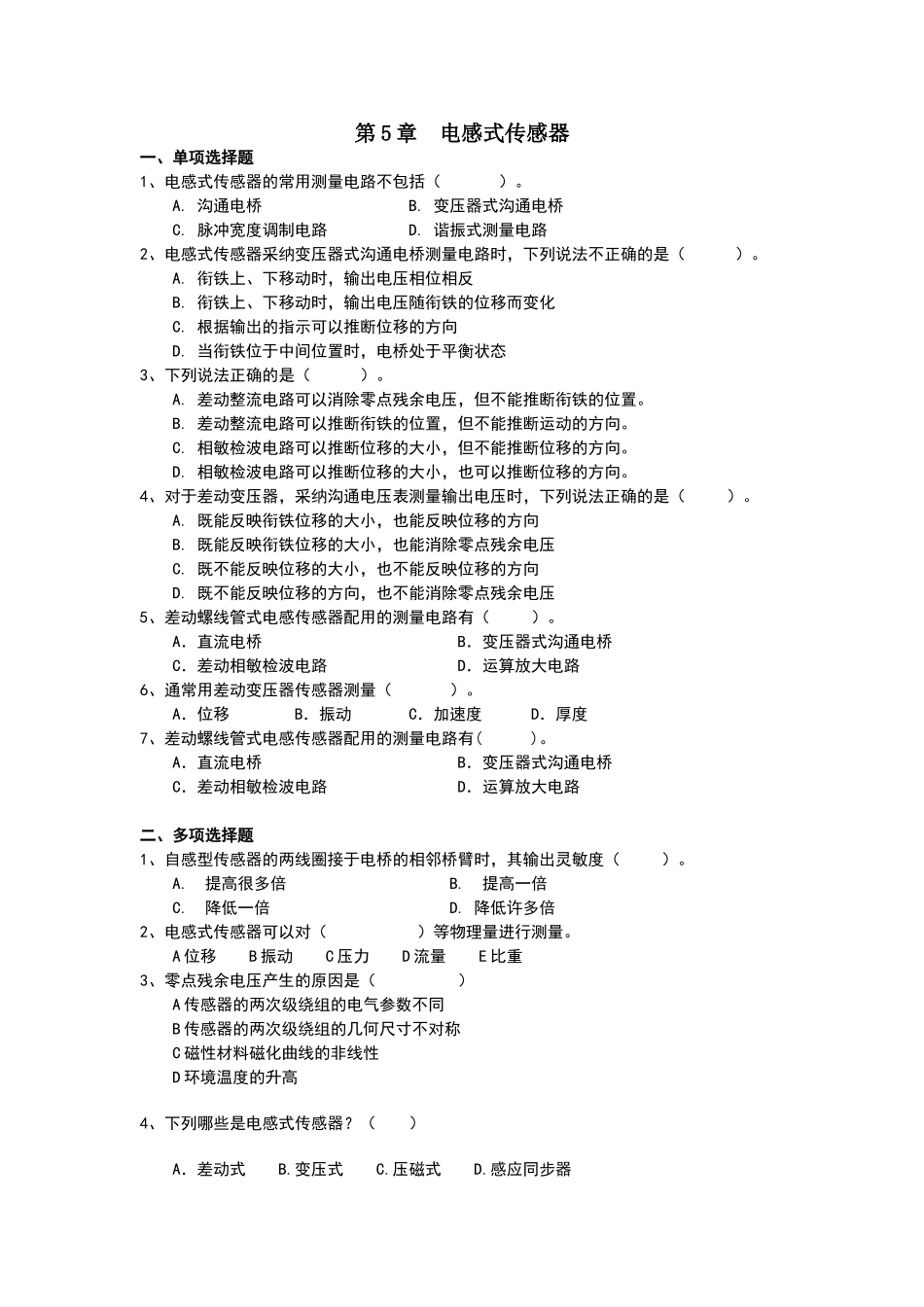

第 5 章 电感式传感器一、单项选择题1、电感式传感器的常用测量电路不包括（ ）。A. 沟通电桥 B. 变压器式沟通电桥C. 脉冲宽度调制电路 D. 谐振式测量电路2、电感式传感器采纳变压器式沟通电桥测量电路时，下列说法不正确的是（ ）。A. 衔铁上、下移动时，输出电压相位相反B. 衔铁上、下移动时，输出电压随衔铁的位移而变化C. 根据输出的指示可以推断位移的方向D. 当衔铁位于中间位置时，电桥处于平衡状态3、下列说法正确的是（ ）。A. 差动整流电路可以消除零点残余电压，但不能推断衔铁的位置。B. 差动整流电路可以推断衔铁的位置，但不能推断运动的方向。C. 相敏检波电路可以推断位移的大小，但不能推断位移的方向。D. 相敏检波电路可以推断位移的大小，也可以推断位移的方向。4、对于差动变压器，采纳沟通电压表测量输出电压时，下列说法正确的是（ ）。A. 既能反映衔铁位移的大小，也能反映位移的方向B. 既能反映衔铁位移的大小，也能消除零点残余电压C. 既不能反映位移的大小，也不能反映位移的方向D. 既不能反映位移的方向，也不能消除零点残余电压5、差动螺线管式电感传感器配用的测量电路有（ ）。A．直流电桥 B．变压器式沟通电桥C．差动相敏检波电路 D．运算放大电路6、通常用差动变压器传感器测量（ ）。A．位移 B．振动 C．加速度 D．厚度7、差动螺线管式电感传感器配用的测量电路有( )。A．直流电桥 B．变压器式沟通电桥C．差动相敏检波电路 D．运算放大电路二、多项选择题1、自感型传感器的两线圈接于电桥的相邻桥臂时，其输出灵敏度（ ）。A. 提高很多倍 B. 提高一倍C. 降低一倍 D. 降低许多倍2、电感式传感器可以对（ ）等物理量进行测量。A 位移 B 振动 C 压力 D 流量 E 比重3、零点残余电压产生的原因是（ ）A 传感器的两次级绕组的电气参数不同B 传感器的两次级绕组的几何尺寸不对称C 磁性材料磁化曲线的非线性D 环境温度的升高4、下列哪些是电感式传感器？（ ）A．差动式 B.变压式 C.压磁式 D.感应同步器三、填空题1、电感式传感器是建立在 基础上的，电感式传感器可以把输入的物理量转换为 或 的变化，并通过测量电路进一步转换为电量的变化，进而实现对非电量的测量。2、对变隙式差动变压器，当衔铁上移时，变压器的输出电压与输入电压的关系是 。3、对螺线管式差动变压器，当活动衔铁位于中间位置以上时，输出电压与输入电压的关系是 。4、产生电涡流...
