高考物理专题14-电学实验

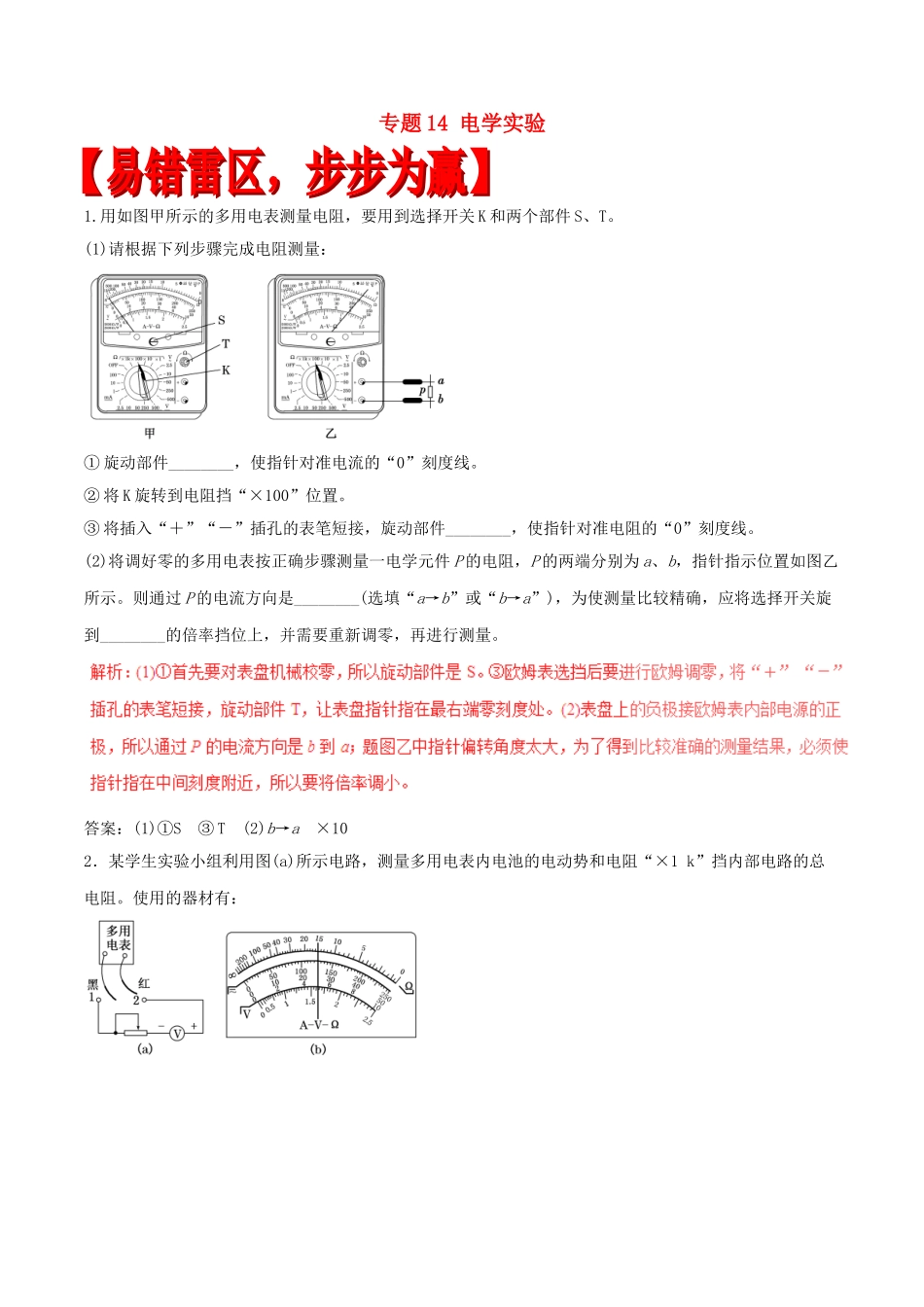

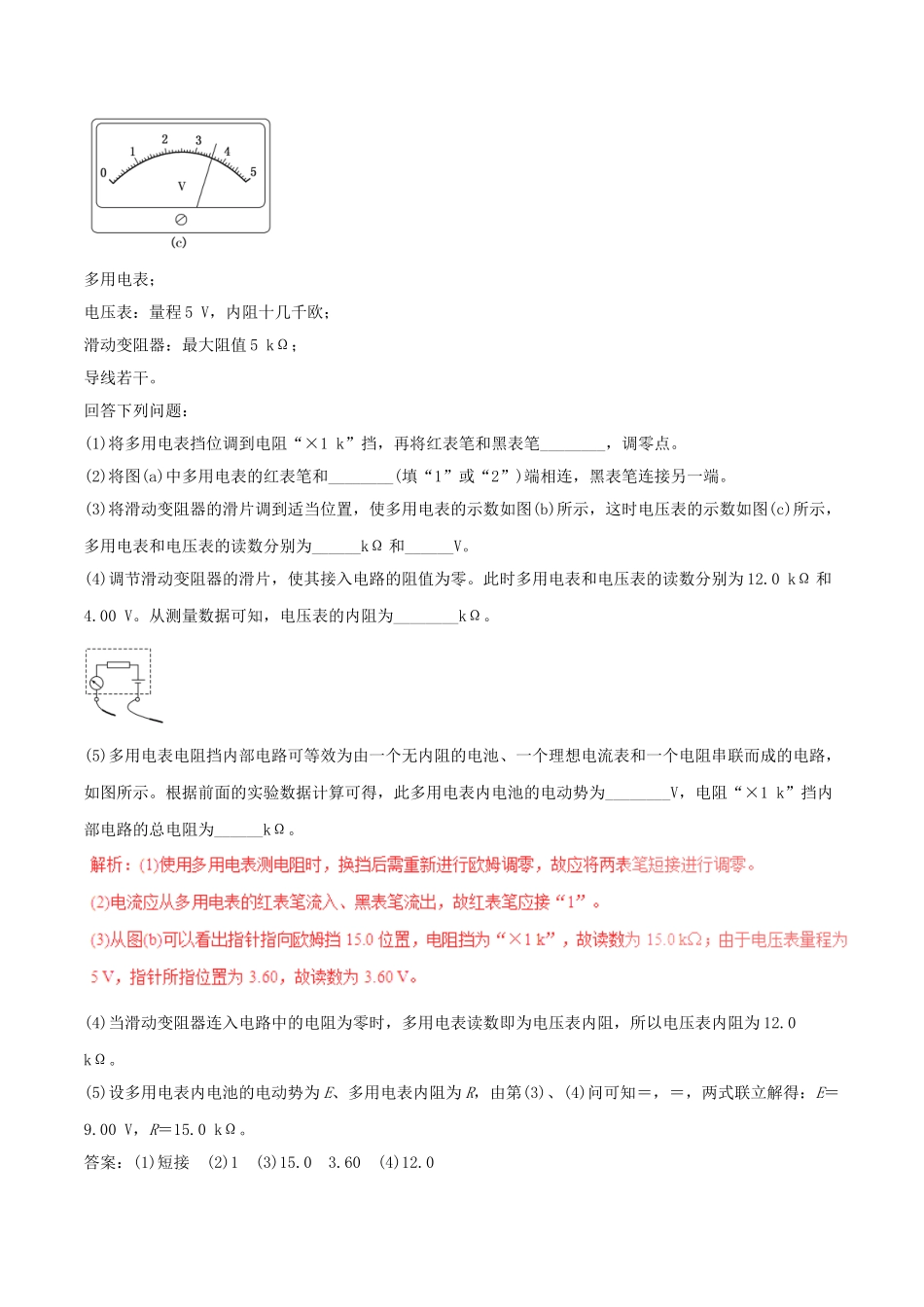

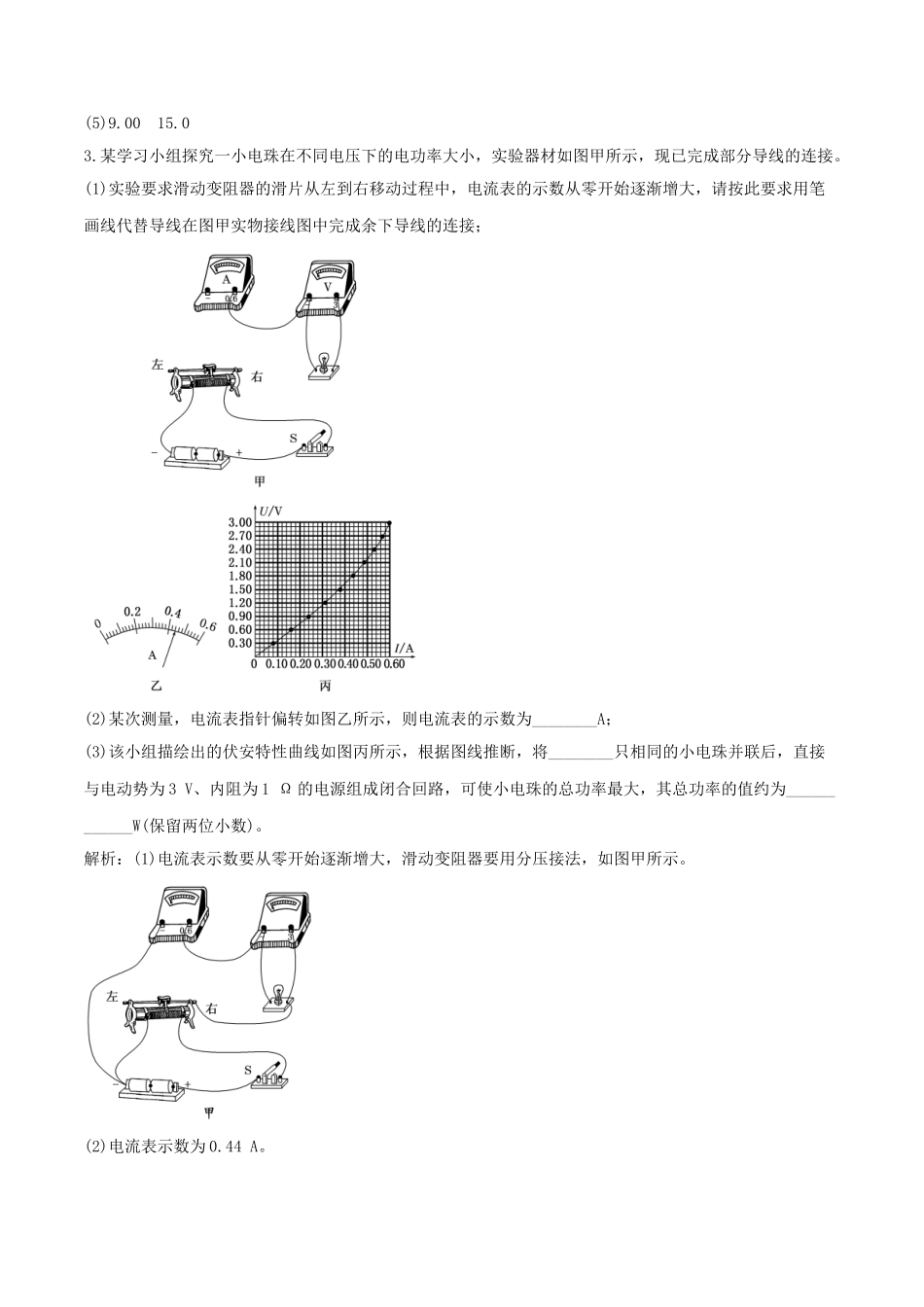

专题 14 电学实验1.用如图甲所示的多用电表测量电阻，要用到选择开关 K 和两个部件 S、T。(1)请根据下列步骤完成电阻测量：① 旋动部件________，使指针对准电流的“0”刻度线。② 将 K 旋转到电阻挡“×100”位置。③ 将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的“0”刻度线。(2)将调好零的多用电表按正确步骤测量一电学元件 P 的电阻，P 的两端分别为 a、b，指针指示位置如图乙所示。则通过 P 的电流方向是________(选填“a→b”或“b→a”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。答案：(1)①S ③ T (2)b→a ×102．某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻。使用的器材有： 多用电表；电压表：量程 5 V，内阻十几千欧；滑动变阻器：最大阻值 5 kΩ；导线若干。回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点。(2)将图(a)中多用电表的红表笔和________(填“1”或“2”)端相连，黑表笔连接另一端。(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示，多用电表和电压表的读数分别为______kΩ 和______V。(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。此时多用电表和电压表的读数分别为 12.0 kΩ 和4.00 V。从测量数据可知，电压表的内阻为________kΩ。(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为________V，电阻“×1 k”挡内部电路的总电阻为______kΩ。 (4)当滑动变阻器连入电路中的电阻为零时，多用电表读数即为电压表内阻，所以电压表内阻为 12.0 kΩ。(5)设多用电表内电池的电动势为 E、多用电表内阻为 R，由第(3)、(4)问可知＝，＝，两式联立解得：E＝9.00 V，R＝15.0 kΩ。答案：(1)短接 (2)1 (3)15.0 3.60 (4)12.0(5)9.00 15.03.某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接。(1)实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大，请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；(2)某次测量，电流表指针偏转如图乙所示，则电...
