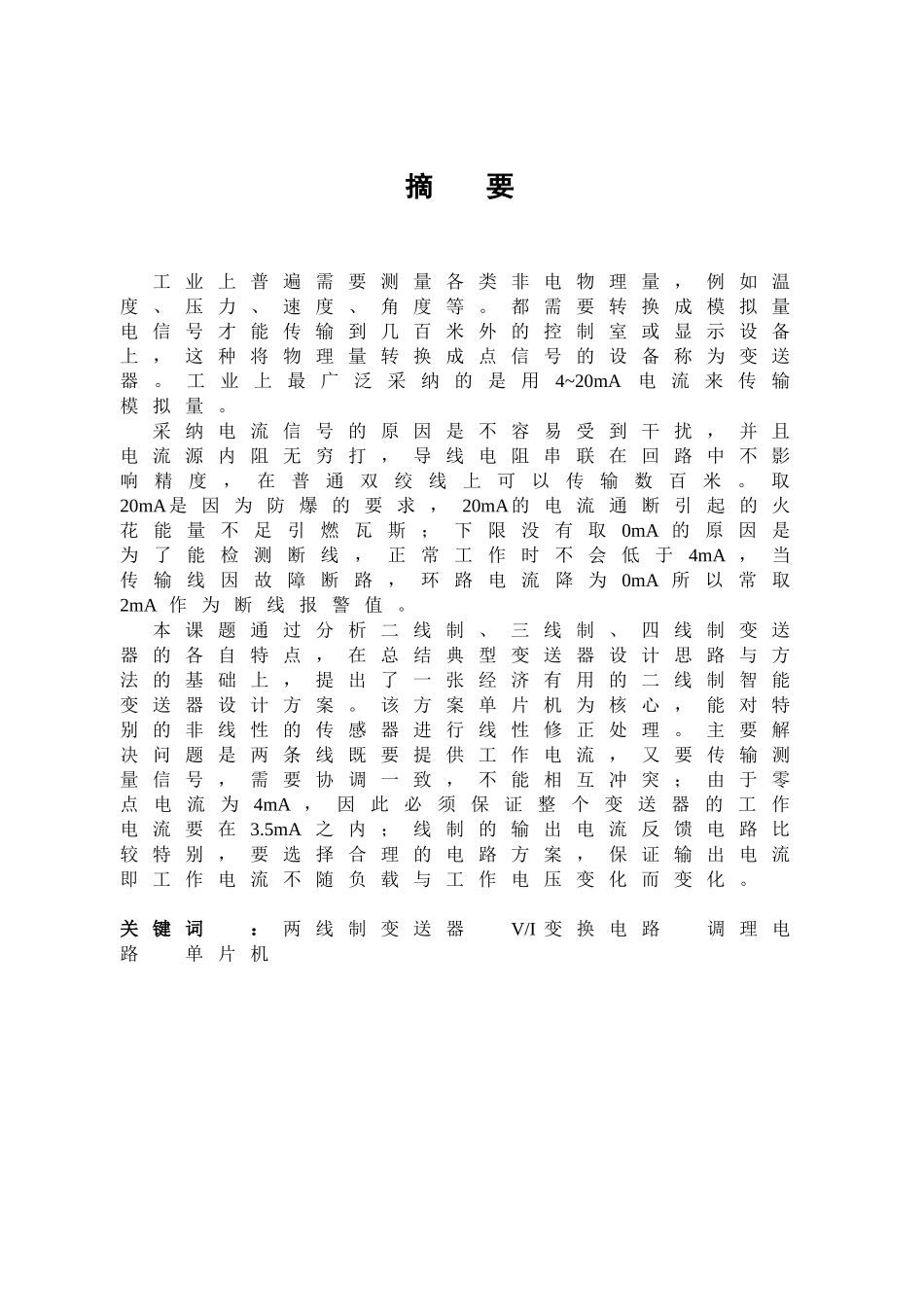

摘 要工 业 上 普 遍 需 要 测 量 各 类 非 电 物 理 量 ， 例 如 温度 、 压 力 、 速 度 、 角 度 等 。 都 需 要 转 换 成 模 拟 量电 信 号 才 能 传 输 到 几 百 米 外 的 控 制 室 或 显 示 设 备上 ， 这 种 将 物 理 量 转 换 成 点 信 号 的 设 备 称 为 变 送器 。 工 业 上 最 广 泛 采 纳 的 是 用4~20mA电 流 来 传 输模 拟 量 。采 纳 电 流 信 号 的 原 因 是 不 容 易 受 到 干 扰 ， 并 且电 流 源 内 阻 无 穷 打 ， 导 线 电 阻 串 联 在 回 路 中 不 影响精度，在普通双绞线上可以传输数百米。取20mA是 因 为 防 爆 的 要 求 ， 20mA的 电 流 通 断 引 起 的 火花 能 量 不 足 引 燃 瓦 斯 ； 下 限 没 有 取0mA 的 原 因 是为 了 能 检 测 断 线 ， 正 常 工 作 时 不 会 低 于4mA ， 当传 输 线 因 故 障 断 路 ， 环 路 电 流降 为 0mA 所 以 常 取2mA 作 为 断 线 报 警 值 。本 课 题 通 过 分 析 二 线 制 、 三 线 制 、 四 线 制 变 送器 的 各 自 特 点 ， 在 总 结 典 型 变 送 器 设 计 思 路 与 方法 的 基 础 上 ， 提 出 了 一 张 经 济 有 用 的 二 线 制 智 能变 送 器 设 计 方 案 。 该 方 案 单 片 机 为 核 心 ， 能 对 特别 的 非 线 性 的 传 感 器 进 行 线 性 修 正 处 理 。 主 要 解决 问 题 是 两 条 线 既 要 提 供 工 作 电 流 ， 又 要 传 输 测量 信 号 ， 需 要 协 调 一 致 ， 不 能 相 互 冲 突 ； 由 于 零点 电 流 为 4mA ， 因 此 必 须 保 证 整 个 变 送 器 的 工 作电 流 要 在 3.5mA 之 内 ； 线 制 的 输 出 电 流 反 馈 电 路 比较 特 别 ， 要 选 择 合 理 的 电 路 方 案 ， 保 证 输 出 电 流即 工 作 电 流 不 随 负 载 与 工 作 电 压 变 化 而 变 化 。关 键 词： 两 线 制 变 送 器 V/I 变 换 电 路 调 理 电路 单 片 机AbstractIndustry generally need to measure all kinds of...
