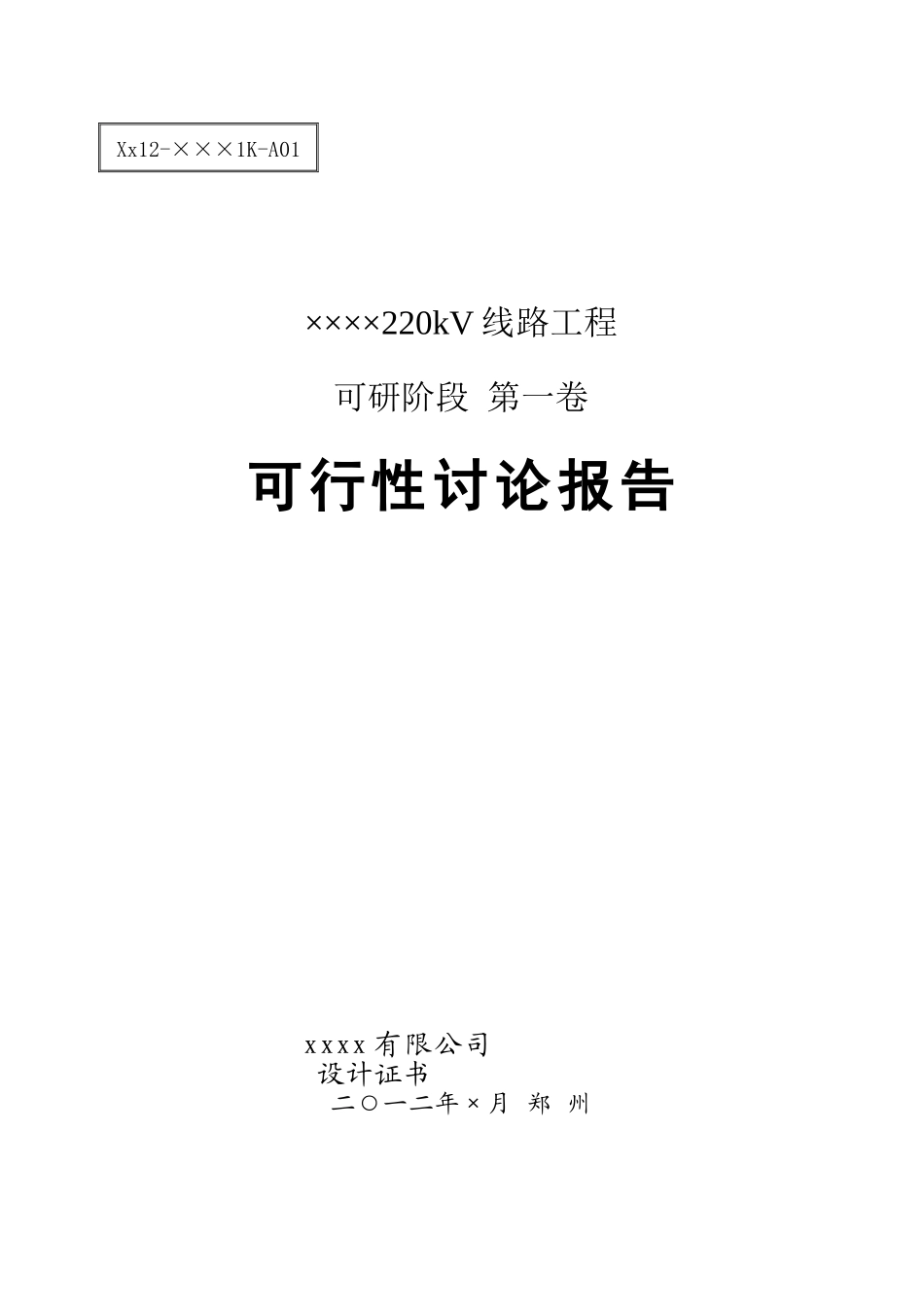

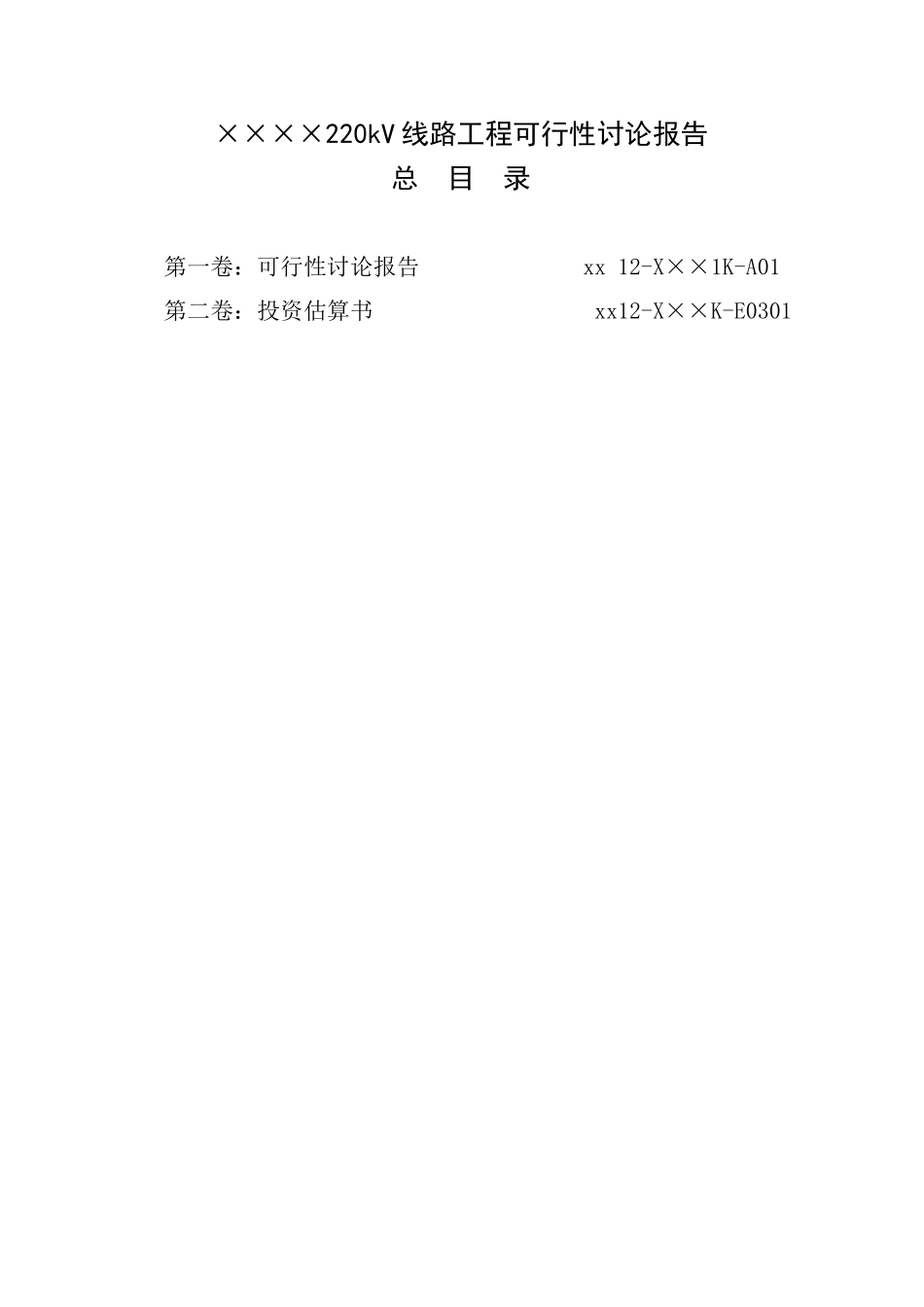

Xx12-×××1K-A01××××220kV 线路工程可研阶段 第一卷 可行性讨论报告xxxx 有限公司设计证书 二○一二年×月 郑 州批 准： 审 核： 校 核： 设 计： ××××220kV 线路工程可行性讨论报告总 目 录第一卷：可行性讨论报告 xx 12-X××1K-A01第二卷：投资估算书 xx12-X××K-E0301目 次1 总述2 电力系统3 线路路径方案4 气象条件选择5 导地线选型6 绝缘配置7 对临近通讯线路的影响和保护8 铁塔和基础9 沿线自然灾害调查及应对措施10 落实“两型三新”设计措施11 环境保护12 节能措施13 附件附图1 总述1.1 设计依据1.1.1 河南省电力公司《关于×××一期 2×600 兆瓦机组接入系统设计(一次部分)审查意见的通知》(豫电计〔2025〕854 号)。1.1.2 河南省电力公司豫电计便字[2025]18 号《关于下达 2025 年第一批220 千伏输变电工程可研工作任务的函》。1.1.3 ××委托设计任务的函。1.1.4 ××工程项目下达通知单。1.1.5 ××工程设计合同。1.2 设计范围1.2.1 ×××一期 2×600MW 机组 500kV 降压送出工程可行性讨论；1.2.2 本期×××500kV 变扩建 2 回 220kV 出线间隔；扩建引起的变电站内的工艺和土建部分的变动；1.2.3 电厂送出光通信设计及与本工程相关的保护通信远动部分。1.2.4 投资估算书编制1.3 工程概况1.3.1 新建线路起自×××的配电装置，止于已建的 220kV×××变配电装置，以双回路形式架设、单回挂线的方式建设。线路以×××220kV 线南、北侧通过，划分出南北两方案，北方案线路全长 22.3km，为推举方案；南方案线路全长 22.0km，为备用方案。线路位于×××境内，全线 70%丘陵、30%山地，交通条件一般。（一般情况下 220kV 线路长度 10～20km 及以上须有两方案的说明）导线为 2×LGJ-630/45 型钢芯铝绞线。地线实行 24 芯 OPGW-150 和JLB40-150 分流线。2025 年初×××变又在北侧扩建三个间隔，现为七个出线间隔。×××机组和备用线路接入×××变为由南往北数第一、二间隔，现间隔已被×××变电站的双回线路占用，导致×××二期机组和备用线路，接入×××变间隔位置发生较大变化。根据×××间隔排列顺序，其线路接入×××变的间隔改为由南往北数第五间隔，备用第六间隔；且须在×××变出线处需改造×××220kV 线约 0.7km，改造段导线采纳 2×LGJ-300/40 型钢芯铝绞线。改线部分地线采纳 24 芯 OPGW-150 光缆和 JBL40-150...
