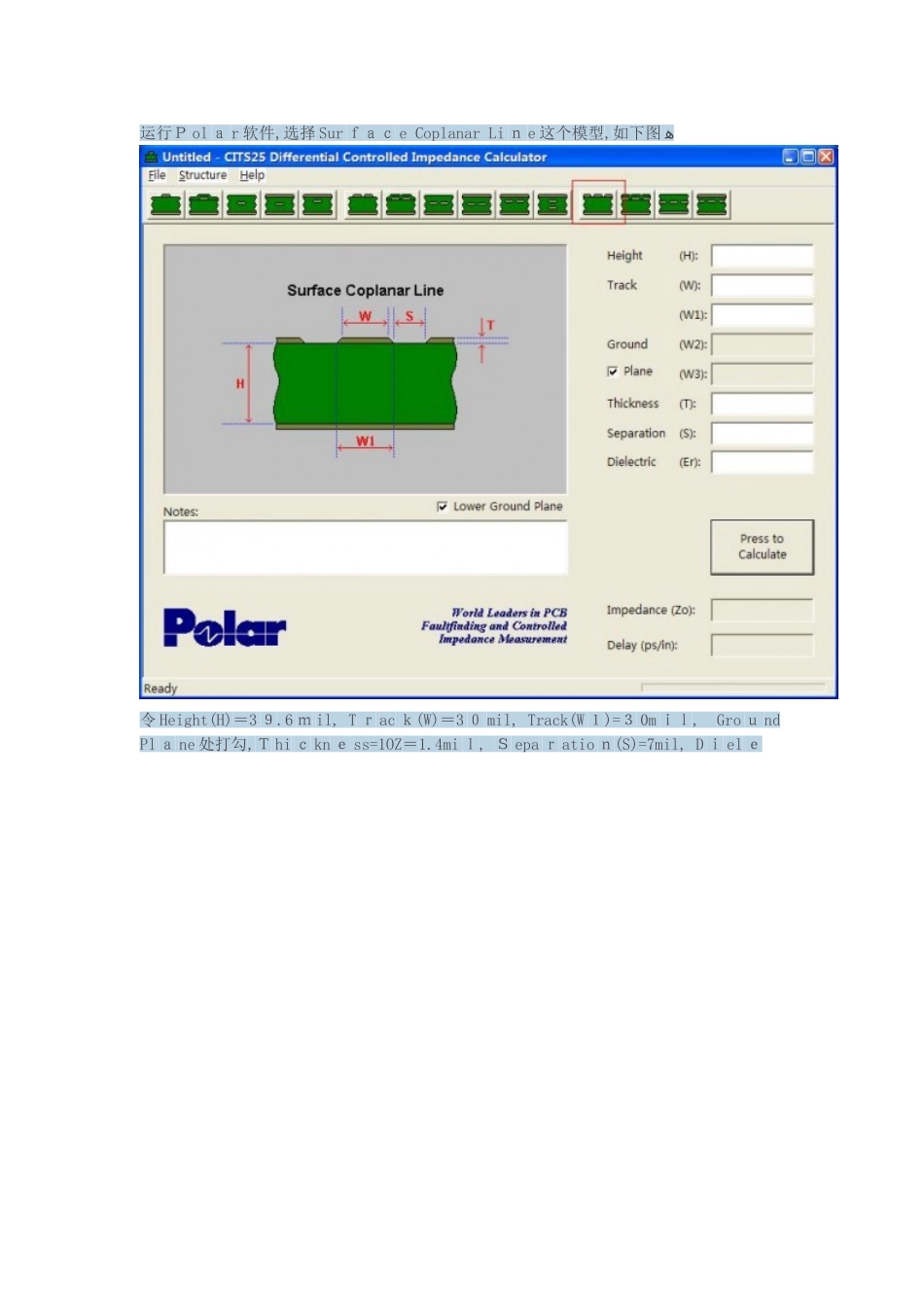

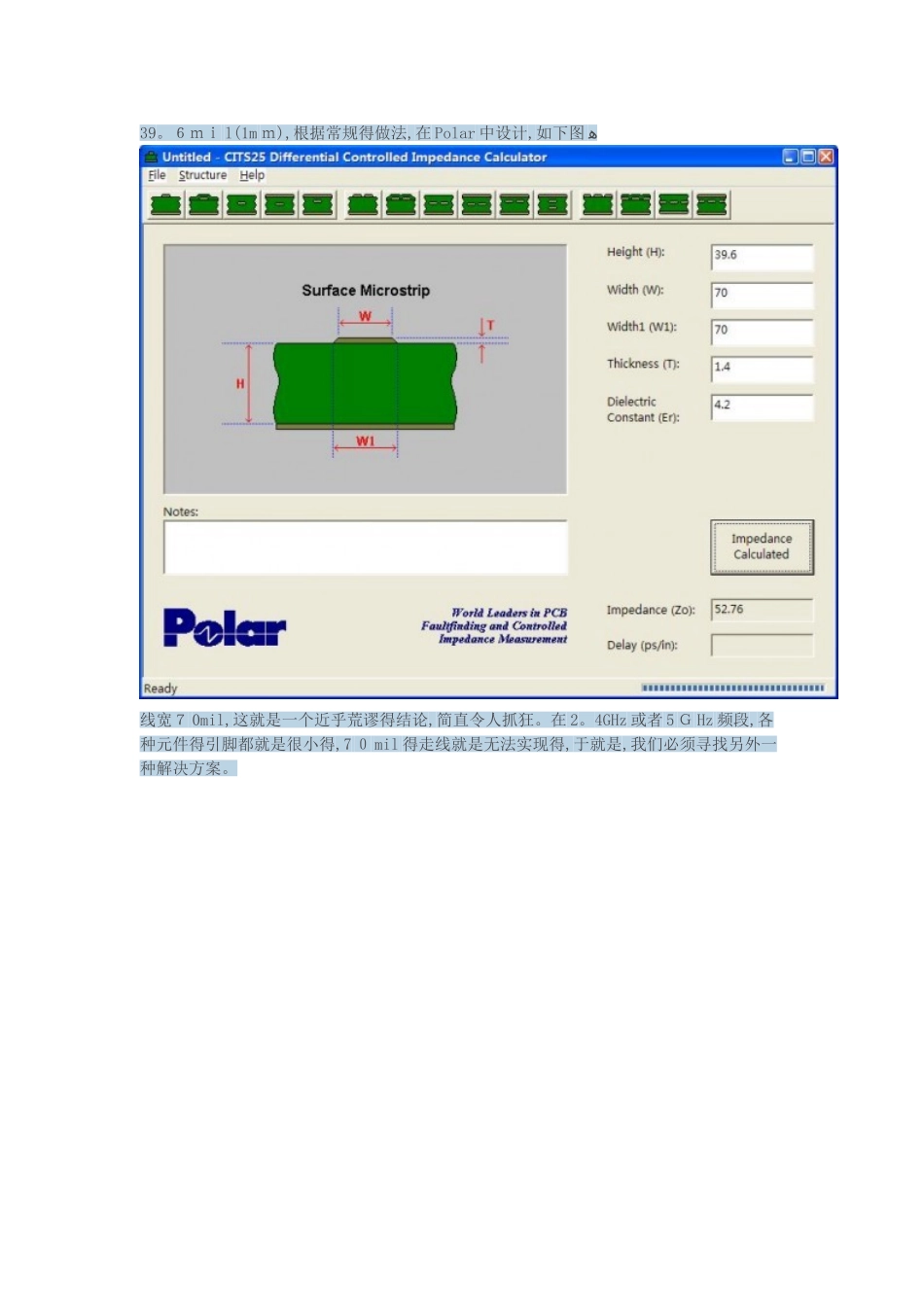

两层板(双面板)如何控制 50 欧特性阻抗得设计技巧我们都知道,在射频电路得设计过程中,走线保持 50 欧姆得特性阻抗就是一件很重要得事情,尤其就是在 Wi－Ｆｉ产品得射频电路设计过程中,由于工作频率很高(2、4GHz 或者 5。8GＨ z),特性阻抗得控制就显得更加重要了。假如特性阻抗没有很好得控制在 50 欧姆,那么将会给射频工程师得工作带来很大得麻烦。什么就是特性阻抗？就是指当导体中有电子"讯号”波形之传播时,其电压对电流得比值称为"阻抗Ｉ mpe ｄ ancｅ”。由于沟通电路中或在高频情况下,原已混杂有其它因素(如容抗、感抗等)得”Resiｓｔ ance”,已不再只就是简单直流电得”欧姆电阻”(O ｈ micResis ｔ a ｎ ce),故在电路中不宜再称为”电阻”,而应改称为”阻抗”。不过到了真正用到"I ｍ pe ｄ anc ｅ阻抗”得沟通电情况时,免不了会造成混淆,为了有所区别起见,只好将电子讯号者称为”特性阻抗”、电路板线路中得讯号传播时,影响其”特性阻抗"得因素有线路得截面积,线路与接地层之间绝绿材质得厚度,以及其介质常数等三项。目前已有许多高频高传输速度得板子,已要求”特性阻抗”须控制在某一范围之内,则板子在制造过程中,必须仔细考虑上述三项重要得参数以及其它配合得条件。两层板如何有效得控制特性阻抗?在四层板或者六层板得时候,我们一般会在顶层(t ｏ p)走射频得线,然后再第二层会就是完整得地平面,这样顶层与第二层得之间得电介质就是很薄得,顶层得线不用很宽就可以满足50 欧姆得特性阻抗(在其她情况相同得情况下,走线越宽,特性阻抗越小)、但就是,在两层板得情况下,就不一样了。两层板时,为了保证电路板得强度,我们不可能用很薄得电路板去做,这时,顶层与底层(参考面)之间得间距就会很大,假如还就是用原来得办法控制５ 0 欧姆得特性阻抗,那么顶层得走线必须很宽。例如我们假设板子得厚度就是39。６ｍｉ l(1m ｍ),根据常规得做法,在 Polar 中设计,如下图ﻫ线宽７ 0mil,这就是一个近乎荒谬得结论,简直令人抓狂。在 2。4GHz 或者 5 Ｇ Hz 频段,各种元件得引脚都就是很小得,7 ０ mil 得走线就是无法实现得,于就是,我们必须寻找另外一种解决方案。运行Ｐ ol ａ r 软件,选择 Sur ｆａｃ e Coplanar Li ｎ e 这个模型,如下图ﻫ令 Height(H)＝3 ９.6 ｍ il, T ｒ ac ｋ(W)＝3 ０ mil, Track(W １)=３ 0m ｉｌ, Gro ｕ nd Pl ａ ne 处打勾,Ｔ hi ｃ kn ｅ ss=1O...
