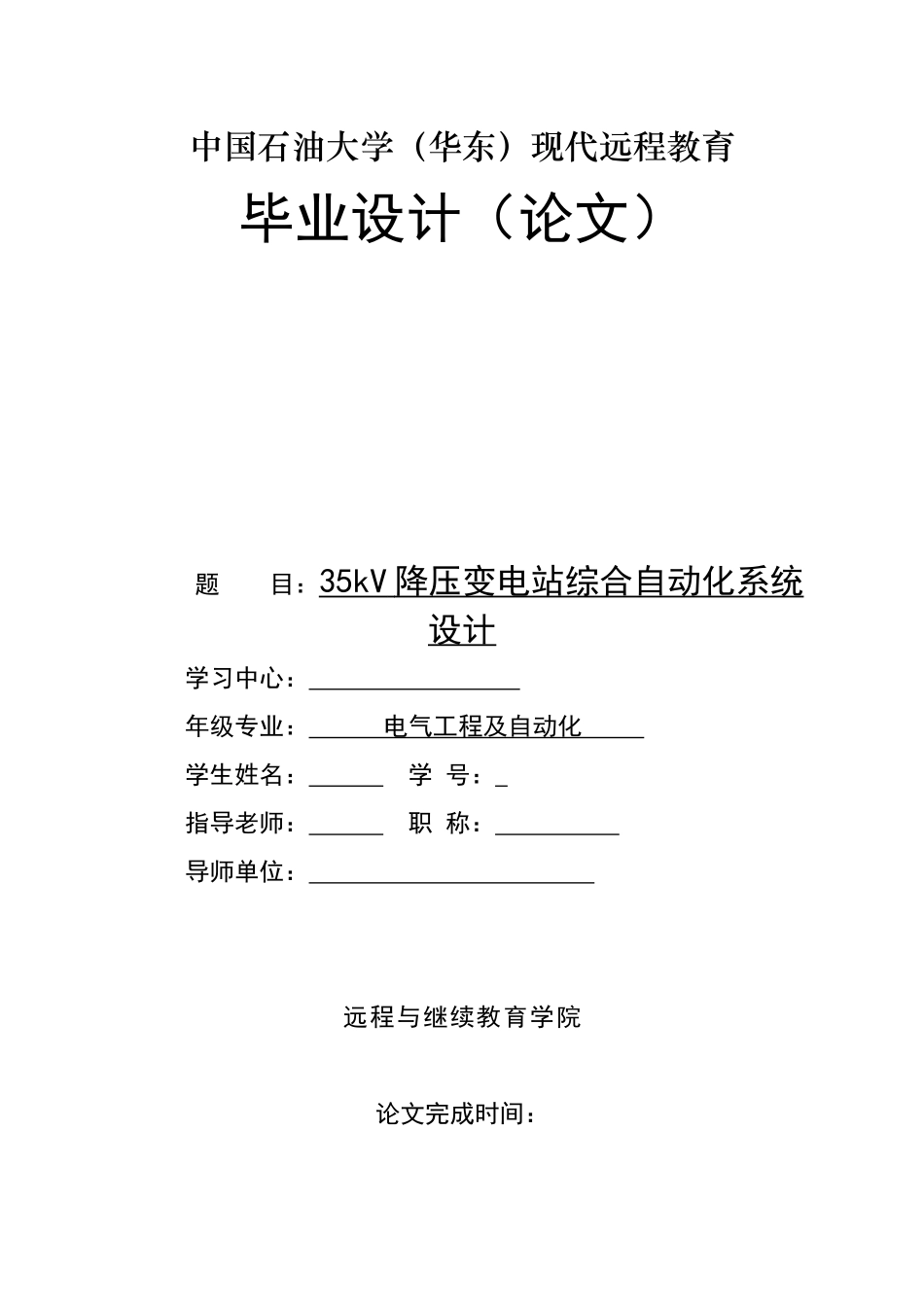

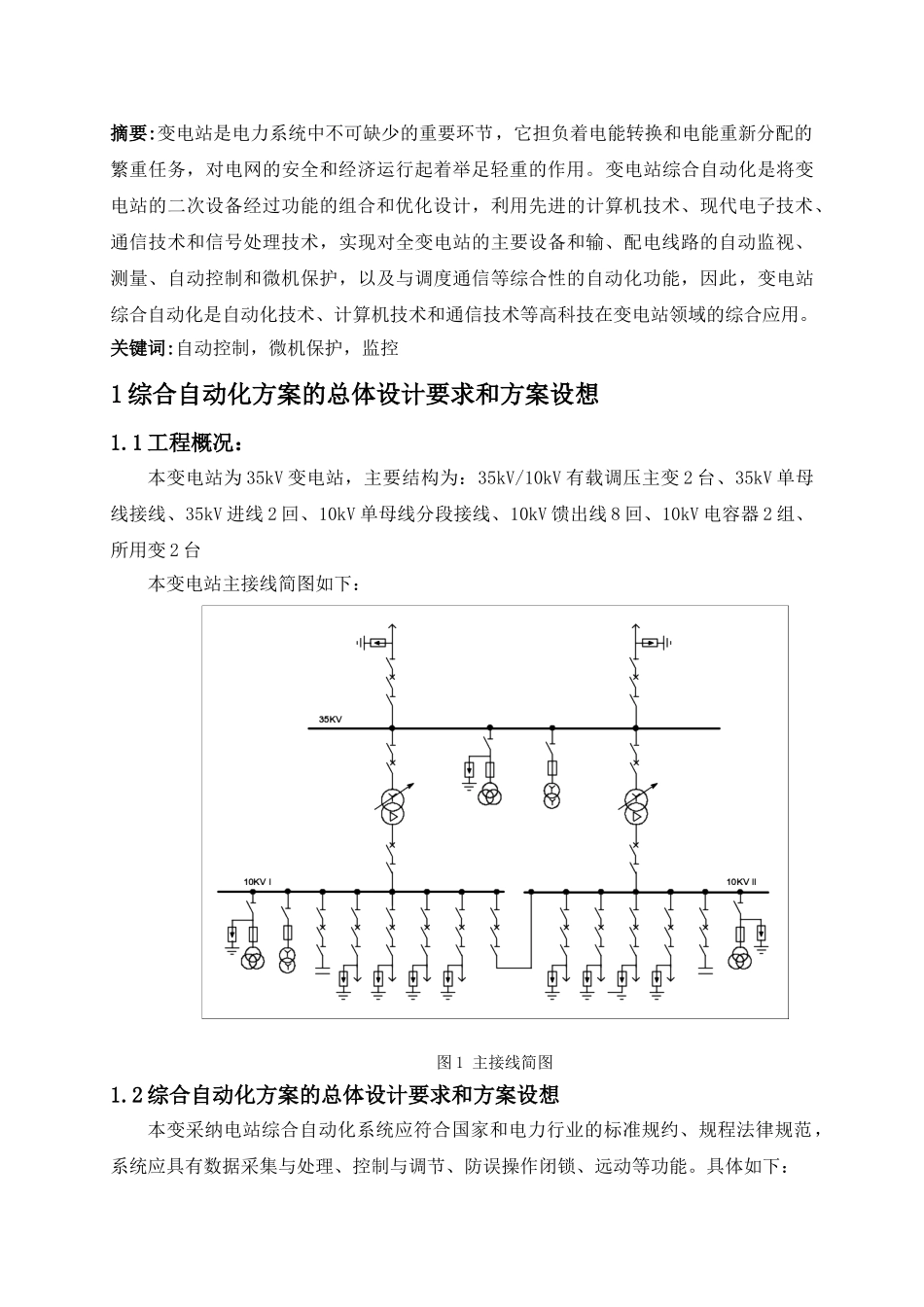

中国石油大学（华东）现代远程教育毕业设计（论文）题 目：35kV 降压变电站综合自动化系统 设计学习中心： 年级专业： 电气工程及自动化 学生姓名： 学 号： 指导老师： 职 称： 导师单位： 远程与继续教育学院论文完成时间： 摘要:变电站是电力系统中不可缺少的重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用
变电站综合自动化是将变电站的二次设备经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能，因此，变电站综合自动化是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用
关键词:自动控制，微机保护，监控1 综合自动化方案的总体设计要求和方案设想1
1 工程概况：本变电站为 35kV 变电站，主要结构为：35kV/10kV 有载调压主变 2 台、35kV 单母线接线、35kV 进线 2 回、10kV 单母线分段接线、10kV 馈出线 8 回、10kV 电容器 2 组、所用变 2 台本变电站主接线简图如下：图 1 主接线简图1
2 综合自动化方案的总体设计要求和方案设想本变采纳电站综合自动化系统应符合国家和电力行业的标准规约、规程法律规范，系统应具有数据采集与处理、控制与调节、防误操作闭锁、远动等功能

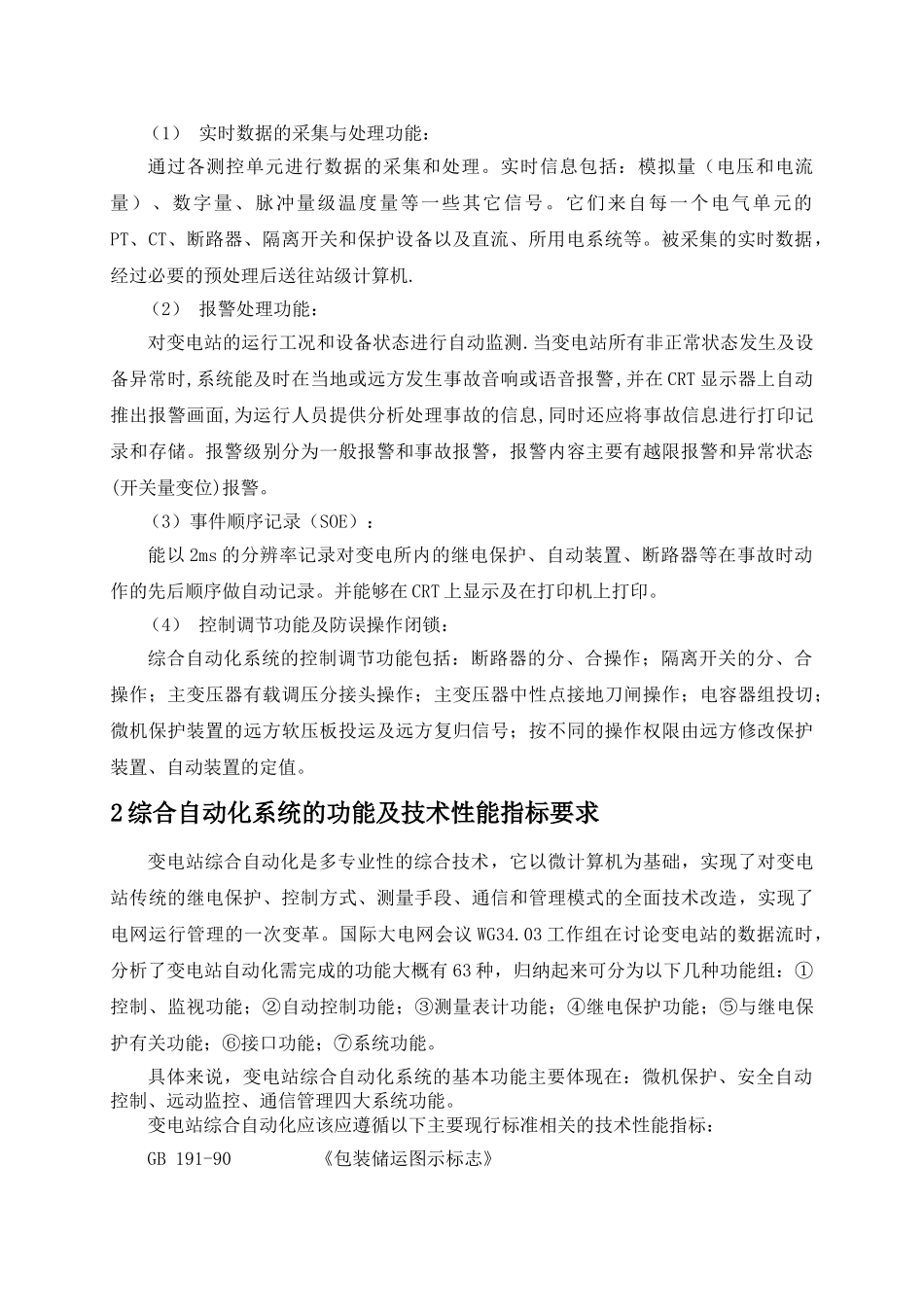

具体如下：（1） 实时数据的采集与处理功能：通过各测控单元进行数据的采集和处理
实时信息包括：模拟量（电压和电流量）、数字量、脉冲量级温度量等一些其它信号
它们来自每一个电气单元的PT、CT、断路器、隔离开关和保护设备以及直流、所用电系统等
被采集的实时数据，经过必要的预处理后送往站级计算机
（2） 报警处理功能：对变电站的运行工况和设备状态进行自动监测
当变电站所有非正常状态发生
