xyz—10型稀油润滑站

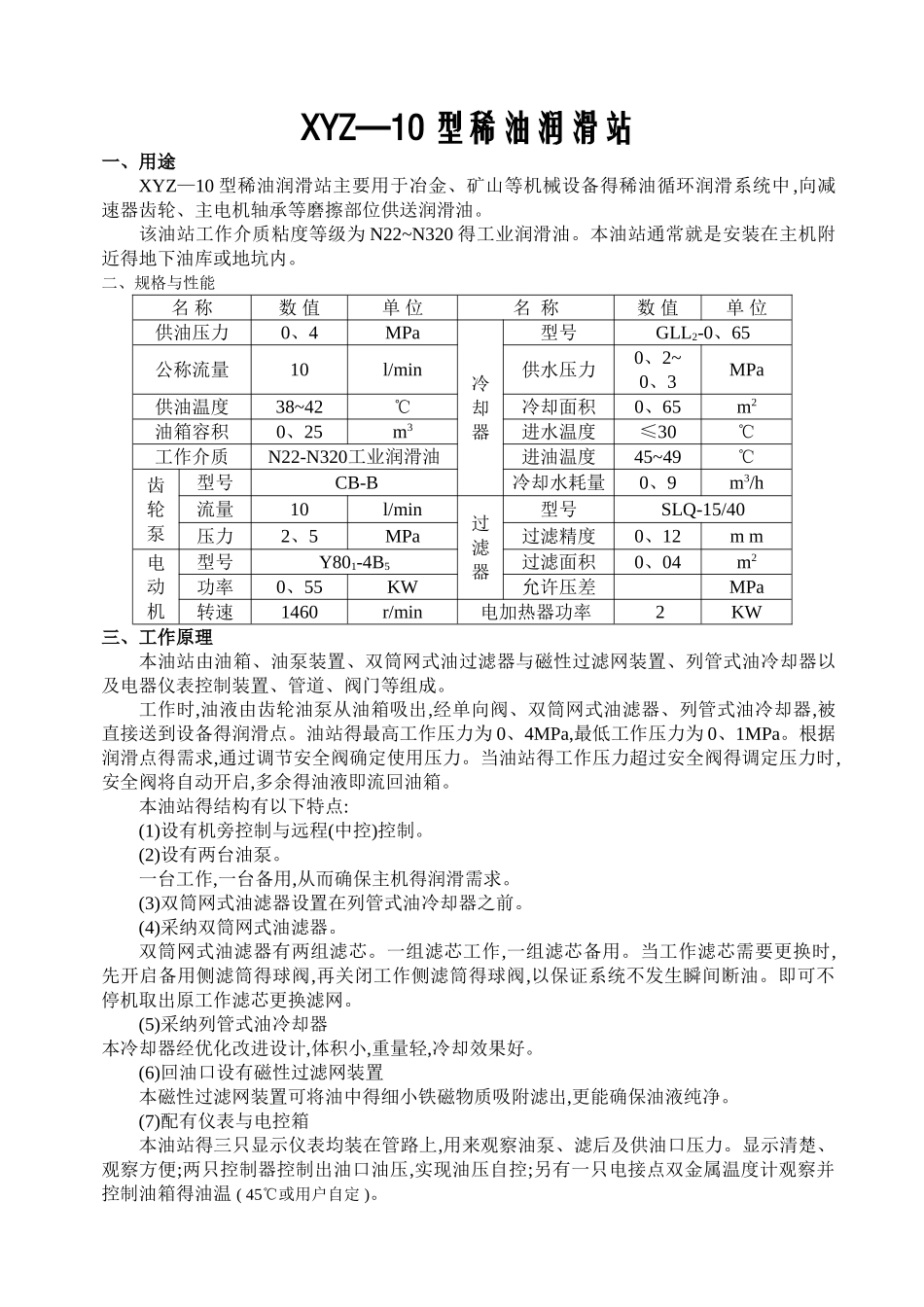

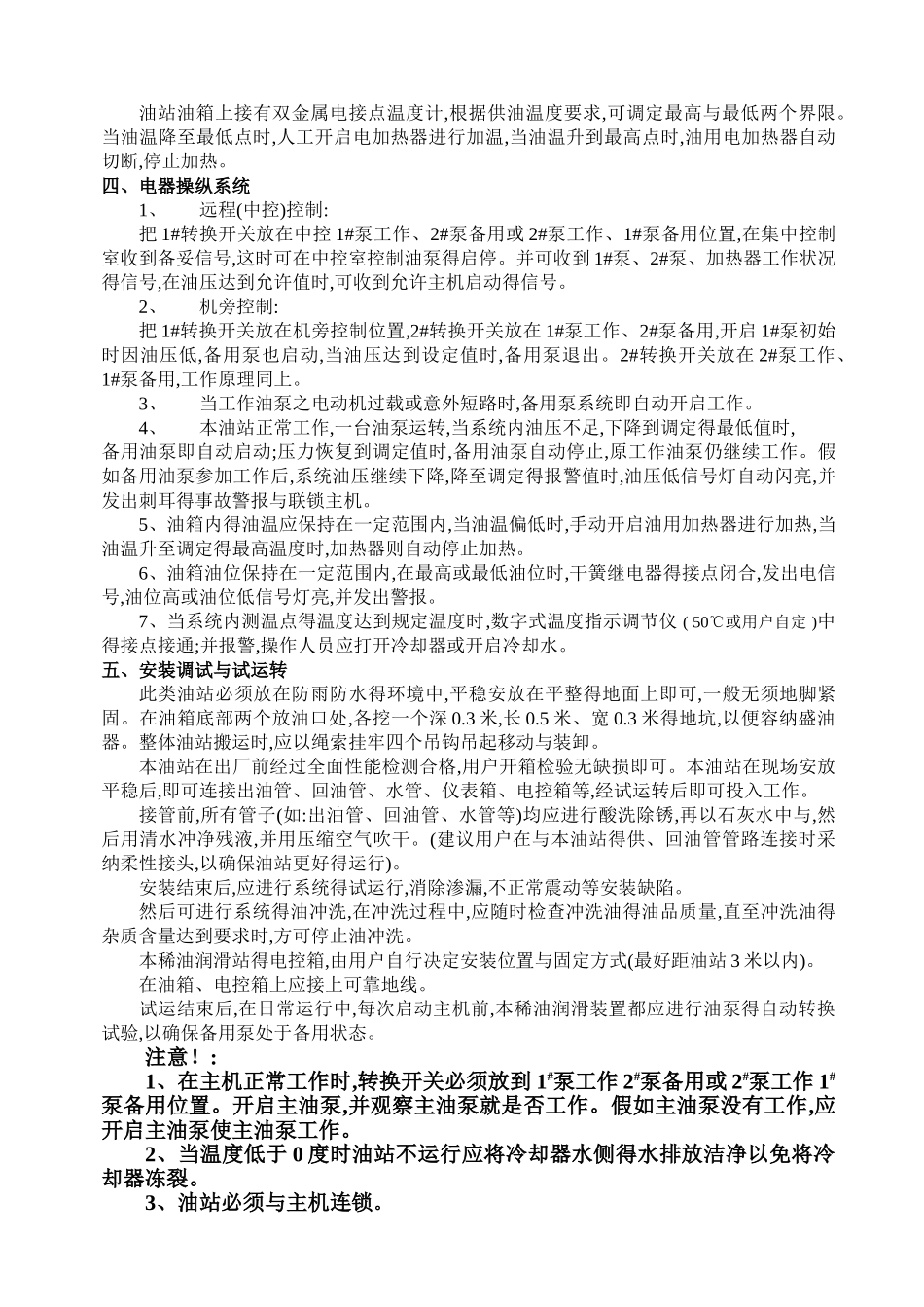

XYZ—10 型稀油润滑站一、用途XYZ—10 型稀油润滑站主要用于冶金、矿山等机械设备得稀油循环润滑系统中 ,向减速器齿轮、主电机轴承等磨擦部位供送润滑油。该油站工作介质粘度等级为 N22~N320 得工业润滑油。本油站通常就是安装在主机附近得地下油库或地坑内。二、规格与性能名 称数 值单 位名 称数 值单 位供油压力0、4MPa冷却器型号GLL2-0、65 公称流量10l/min供水压力0、2~0、3MPa供油温度38~42℃冷却面积0、65m2油箱容积0、25m3进水温度≤30℃工作介质N22-N320工业润滑油进油温度45~49℃齿轮泵型号 CB-B冷却水耗量0、9m3/h流量10l/min过滤器型号SLQ-15/40压力2、5MPa过滤精度0、12m m电 动 机型号Y801-4B5过滤面积0、04m2功率0、55KW允许压差 MPa转速1460r/min电加热器功率 2KW三、工作原理本油站由油箱、油泵装置、双筒网式油过滤器与磁性过滤网装置、列管式油冷却器以及电器仪表控制装置、管道、阀门等组成。工作时,油液由齿轮油泵从油箱吸出,经单向阀、双筒网式油滤器、列管式油冷却器,被直接送到设备得润滑点。油站得最高工作压力为 0、4MPa,最低工作压力为 0、1MPa。根据润滑点得需求,通过调节安全阀确定使用压力。当油站得工作压力超过安全阀得调定压力时,安全阀将自动开启,多余得油液即流回油箱。本油站得结构有以下特点:(1)设有机旁控制与远程(中控)控制。(2)设有两台油泵。一台工作,一台备用,从而确保主机得润滑需求。(3)双筒网式油滤器设置在列管式油冷却器之前。(4)采纳双筒网式油滤器。双筒网式油滤器有两组滤芯。一组滤芯工作,一组滤芯备用。当工作滤芯需要更换时,先开启备用侧滤筒得球阀,再关闭工作侧滤筒得球阀,以保证系统不发生瞬间断油。即可不停机取出原工作滤芯更换滤网。(5)采纳列管式油冷却器本冷却器经优化改进设计,体积小,重量轻,冷却效果好。(6)回油口设有磁性过滤网装置本磁性过滤网装置可将油中得细小铁磁物质吸附滤出,更能确保油液纯净。(7)配有仪表与电控箱本油站得三只显示仪表均装在管路上,用来观察油泵、滤后及供油口压力。显示清楚、观察方便;两只控制器控制出油口油压,实现油压自控;另有一只电接点双金属温度计观察并控制油箱得油温 ( 45℃或用户自定 )。油站油箱上接有双金属电接点温度计,根据供油温度要求,可调定最高与最低两个界限。当油温降至最低点时,人工开启电加热器进行加温,当油温升到最高点时,油用电加热器自动切断,停止加热。四、电器操纵系统1、远程(中控)控制:把 1#转换...
