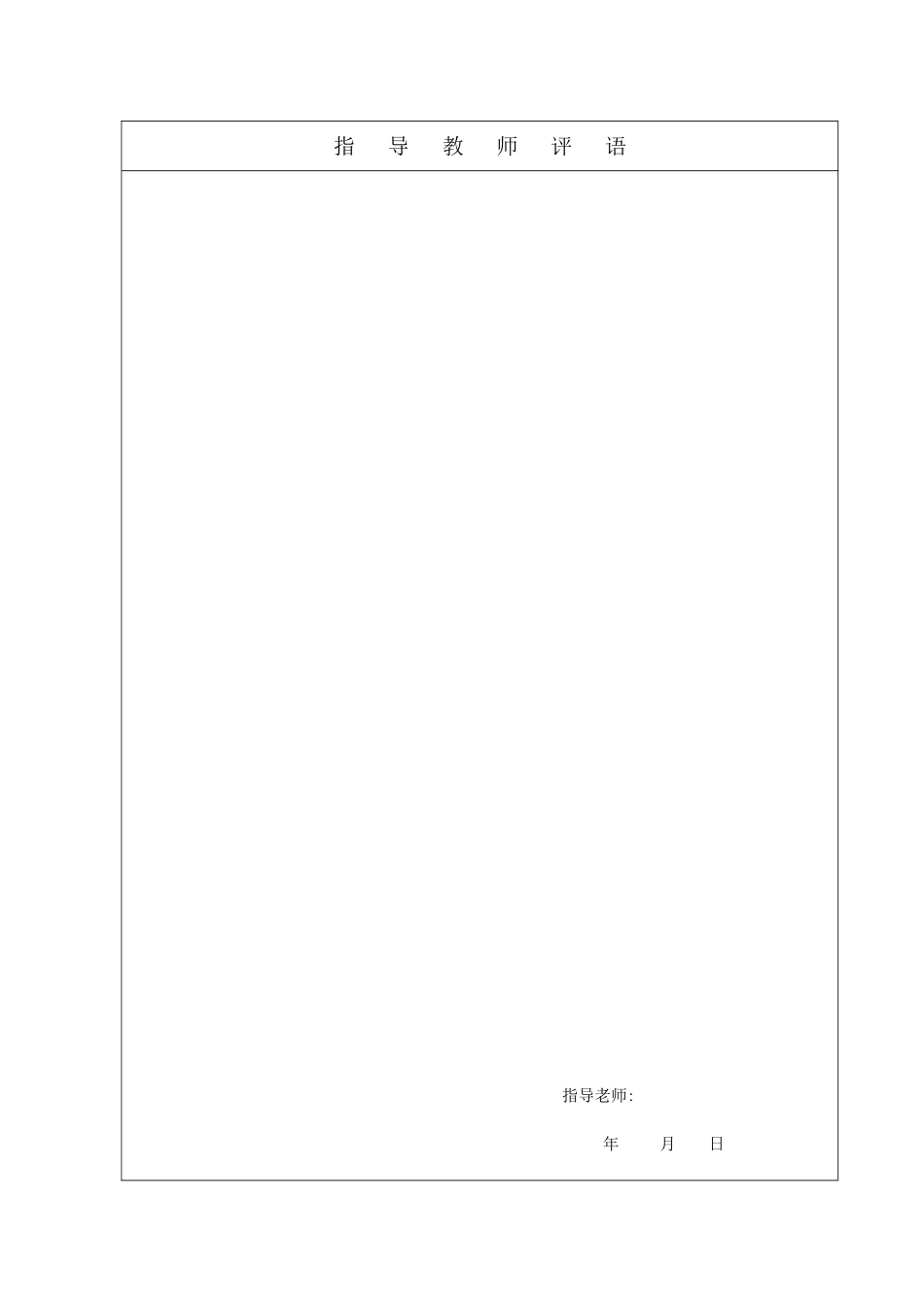

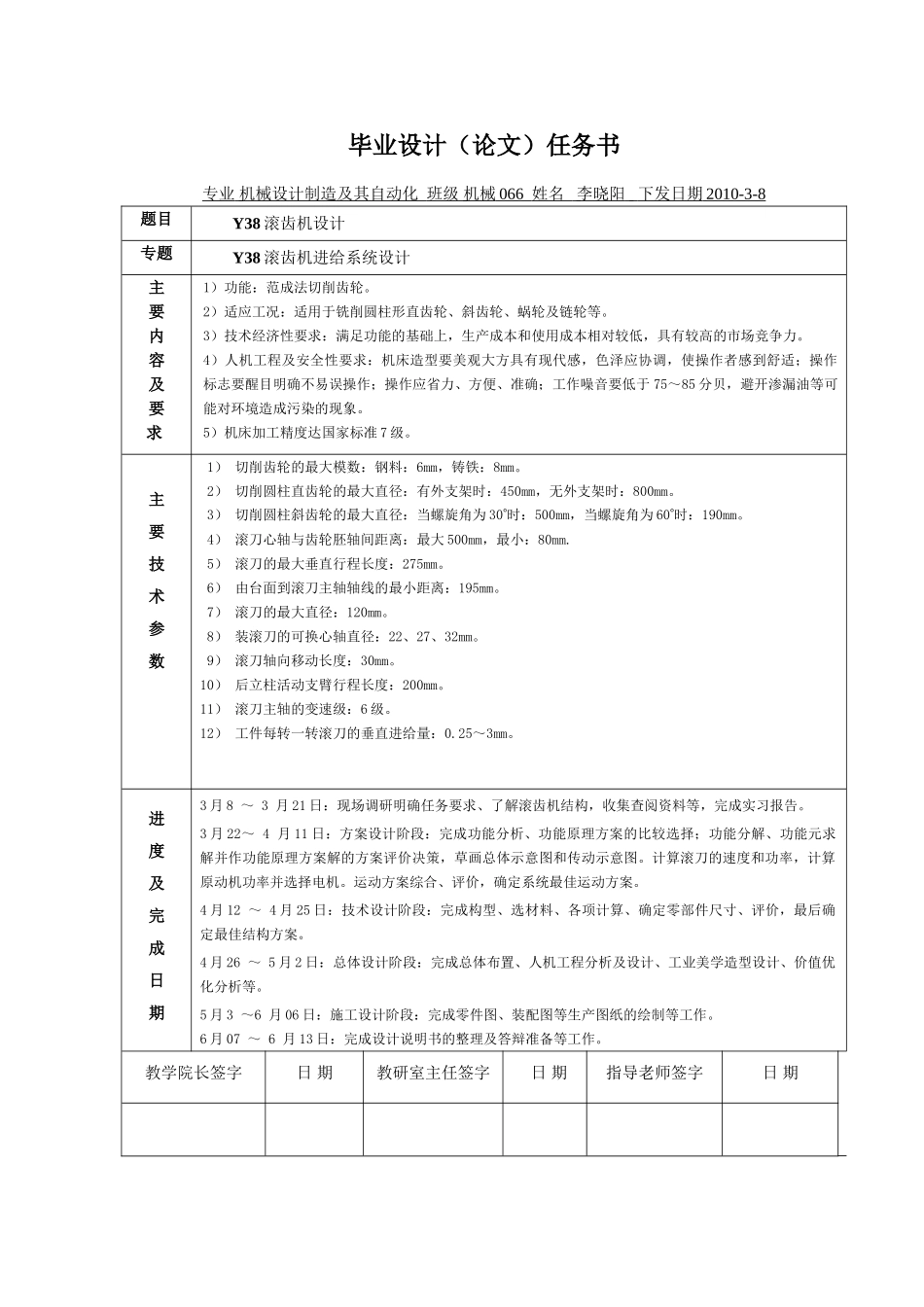

毕业设计（论文）任务书专业 机械设计制造及其自动化 班级 机械 066 姓名 李晓阳 下发日期 2010-3-8 题目Y38 滚齿机设计专题Y38 滚齿机进给系统设计主要内容及要求1）功能：范成法切削齿轮。2）适应工况：适用于铣削圆柱形直齿轮、斜齿轮、蜗轮及链轮等。3）技术经济性要求：满足功能的基础上，生产成本和使用成本相对较低，具有较高的市场竞争力。4）人机工程及安全性要求：机床造型要美观大方具有现代感，色泽应协调，使操作者感到舒适；操作标志要醒目明确不易误操作；操作应省力、方便、准确；工作噪音要低于 75～85 分贝，避开渗漏油等可能对环境造成污染的现象。5）机床加工精度达国家标准 7 级。主要技术参数1） 切削齿轮的最大模数：钢料：6mm，铸铁：8mm。 2） 切削圆柱直齿轮的最大直径：有外支架时：450mm，无外支架时：800mm。 3） 切削圆柱斜齿轮的最大直径：当螺旋角为 30时：500mm，当螺旋角为 60时：190mm。 4） 滚刀心轴与齿轮胚轴间距离：最大 500mm，最小：80mm. 5） 滚刀的最大垂直行程长度：275mm。 6） 由台面到滚刀主轴轴线的最小距离：195mm。 7） 滚刀的最大直径：120mm。 8） 装滚刀的可换心轴直径：22、27、32mm。 9） 滚刀轴向移动长度：30mm。10） 后立柱活动支臂行程长度：200mm。11） 滚刀主轴的变速级：6 级。12） 工件每转一转滚刀的垂直进给量：0.25～3mm。进度及完成日期3 月 8 ～ 3 月 21 日：现场调研明确任务要求、了解滚齿机结构，收集查阅资料等，完成实习报告。3 月 22～ 4 月 11 日：方案设计阶段：完成功能分析、功能原理方案的比较选择；功能分解、功能元求解并作功能原理方案解的方案评价决策，草画总体示意图和传动示意图。计算滚刀的速度和功率，计算原动机功率并选择电机。运动方案综合、评价，确定系统最佳运动方案。4 月 12 ～ 4 月 25 日：技术设计阶段：完成构型、选材料、各项计算、确定零部件尺寸、评价，最后确定最佳结构方案。4 月 26 ～ 5 月 2 日：总体设计阶段：完成总体布置、人机工程分析及设计、工业美学造型设计、价值优化分析等。5 月 3 ～6 月 06 日：施工设计阶段：完成零件图、装配图等生产图纸的绘制等工作。6 月 07 ～ 6 月 13 日：完成设计说明书的整理及答辩准备等工作。教学院长签字日 期教研室主任签字日 期指导老师签字日 期指 导 教 师 评 语 指导老师: 年 月 日指...
