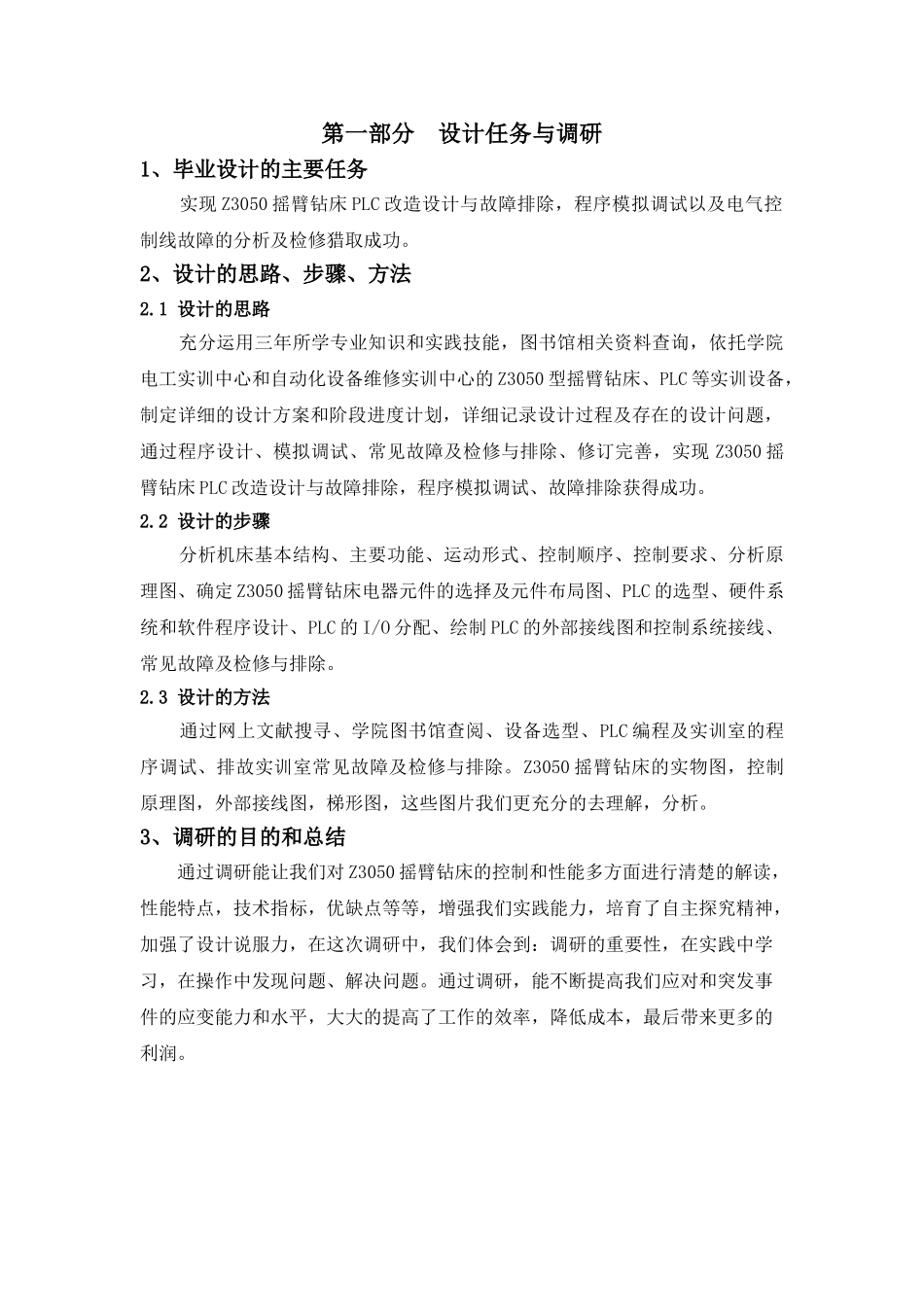

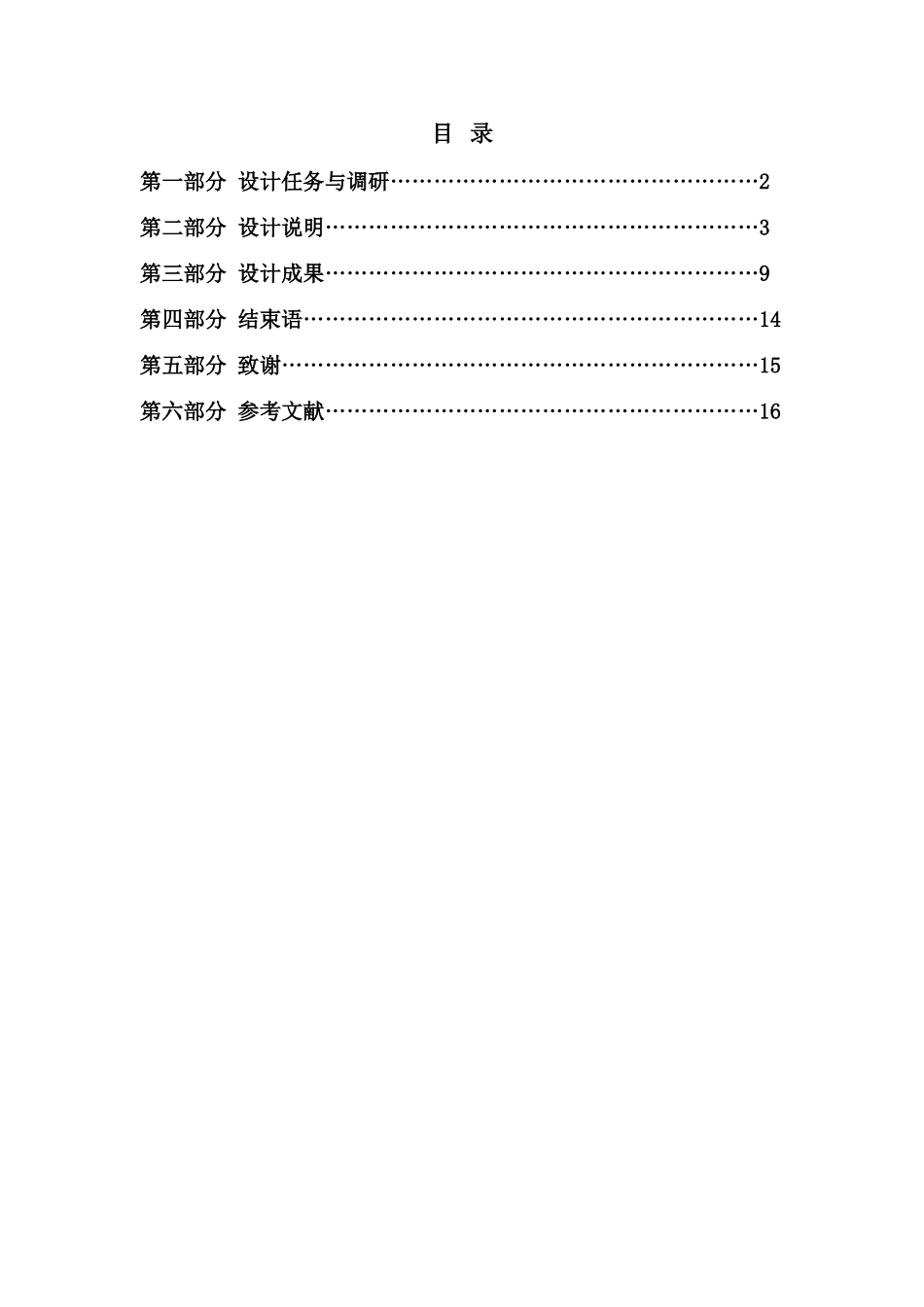

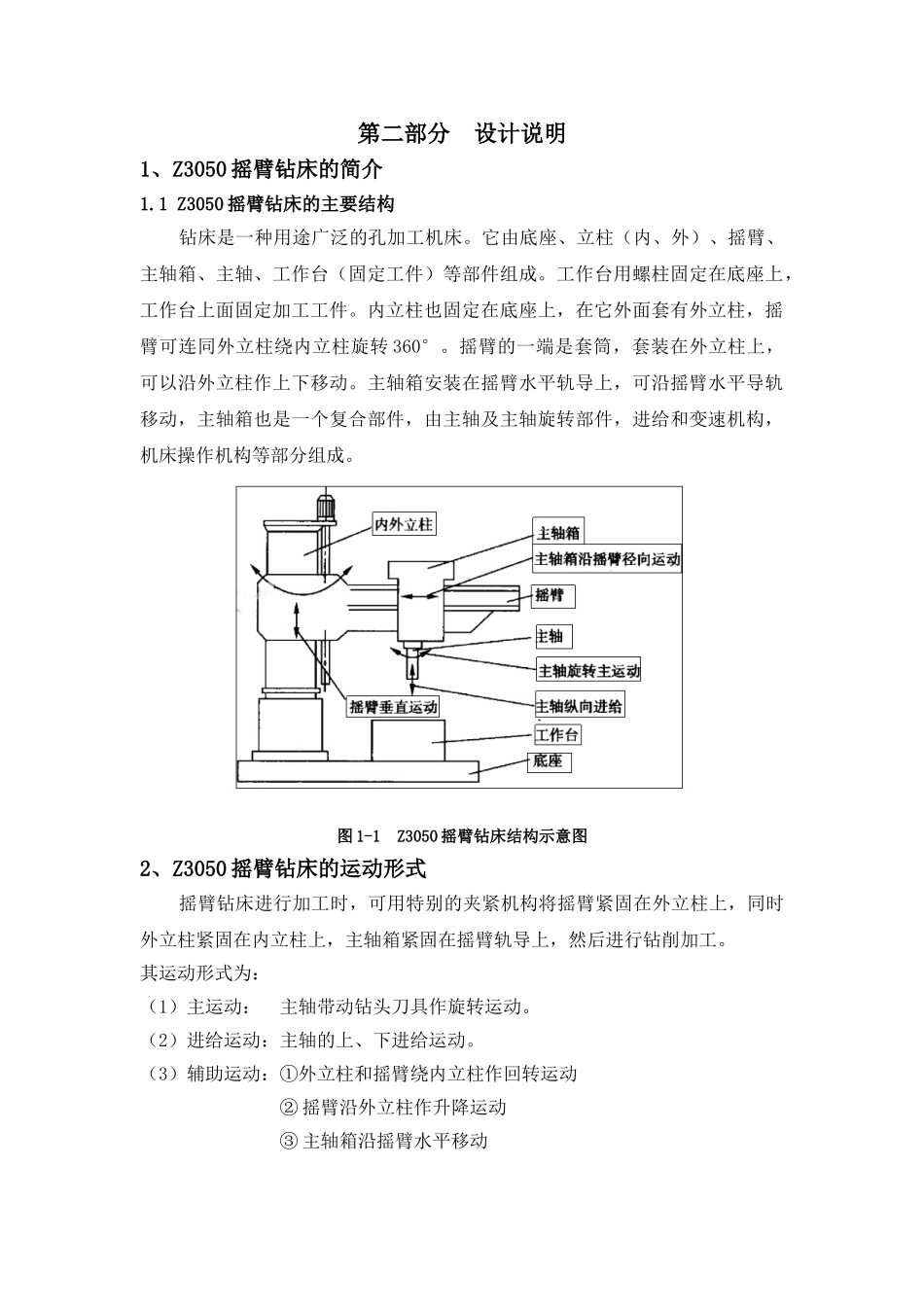

目 录第一部分 设计任务与调研……………………………………………2第二部分 设计说明……………………………………………………3第三部分 设计成果……………………………………………………9第四部分 结束语………………………………………………………14第五部分 致谢…………………………………………………………15第六部分 参考文献……………………………………………………16第一部分 设计任务与调研1、毕业设计的主要任务 实现 Z3050 摇臂钻床 PLC 改造设计与故障排除，程序模拟调试以及电气控制线故障的分析及检修猎取成功。2、设计的思路、步骤、方法2.1 设计的思路 充分运用三年所学专业知识和实践技能，图书馆相关资料查询，依托学院电工实训中心和自动化设备维修实训中心的 Z3050 型摇臂钻床、PLC 等实训设备，制定详细的设计方案和阶段进度计划，详细记录设计过程及存在的设计问题，通过程序设计、模拟调试、常见故障及检修与排除、修订完善，实现 Z3050 摇臂钻床 PLC 改造设计与故障排除，程序模拟调试、故障排除获得成功。2.2 设计的步骤 分析机床基本结构、主要功能、运动形式、控制顺序、控制要求、分析原理图、确定 Z3050 摇臂钻床电器元件的选择及元件布局图、PLC 的选型、硬件系统和软件程序设计、PLC 的 I/O 分配、绘制 PLC 的外部接线图和控制系统接线、常见故障及检修与排除。2.3 设计的方法 通过网上文献搜寻、学院图书馆查阅、设备选型、PLC 编程及实训室的程序调试、排故实训室常见故障及检修与排除。Z3050 摇臂钻床的实物图，控制原理图，外部接线图，梯形图，这些图片我们更充分的去理解，分析。3、调研的目的和总结 通过调研能让我们对 Z3050 摇臂钻床的控制和性能多方面进行清楚的解读，性能特点，技术指标，优缺点等等，增强我们实践能力，培育了自主探究精神，加强了设计说服力，在这次调研中，我们体会到：调研的重要性，在实践中学习，在操作中发现问题、解决问题。通过调研，能不断提高我们应对和突发事件的应变能力和水平，大大的提高了工作的效率，降低成本，最后带来更多的利润。第二部分 设计说明1、Z3050 摇臂钻床的简介1.1 Z3050 摇臂钻床的主要结构 钻床是一种用途广泛的孔加工机床。它由底座、立柱（内、外）、摇臂、主轴箱、主轴、工作台（固定工件）等部件组成。工作台用螺柱固定在底座上，工作台上面固定加工工件。内立柱也固定在底座上，在它外面套...
