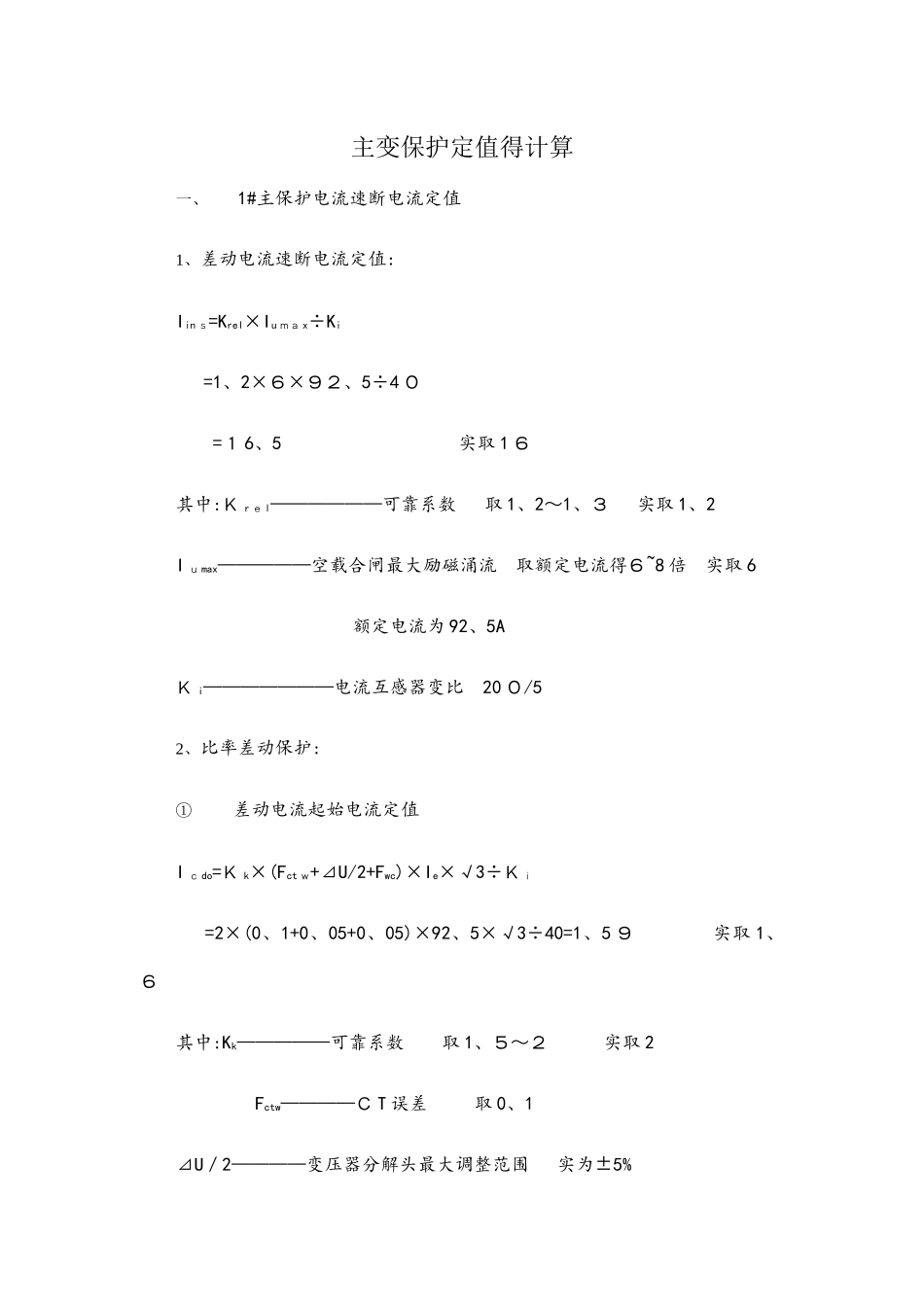

主变保护定值得计算一、1#主保护电流速断电流定值1、差动电流速断电流定值:Iin ｓ=Krel×Iu ｍａ x÷Ki =1、2×６×９２、5÷4 ０ =１ 6、5 实取 1 ６其中:Ｋ r ｅ l——————可靠系数 取 1、2～1、３ 实取 1、2I ｕ max—————空载合闸最大励磁涌流 取额定电流得６~8 倍 实取 6 额定电流为 92、5AＫ i———————电流互感器变比 20 ０/52、比率差动保护:①差动电流起始电流定值I ｃ do=Ｋ k×(Fct ｗ+⊿U/2+Fwc)×Ie×√3÷Ｋｉ =2×(0、1+0、05+0、05)×92、5×√3÷40=1、5 ９ 实取 1、６其中:Kk—————可靠系数 取 1、５～２ 实取 2Fctw————Ｃ T 误差 取 0、1⊿U／2————变压器分解头最大调整范围 实为±5%Fwc—————为保护本身误差 取０、05Ｉｅ——————高压侧额定电流 实为 92、５ AＫｉ——————电流互感器变比 200／５②比率制动系数:Kcof= Ｋ k×(Ｆ c ｔ w＋⊿Ｕ／2+Fwc)=2×(0、1＋０、05+0、05)=0、4 实取 0、5说明:若Ｋ cof小于 0、5 时则取０、5 ③ 谐波制动系数:K2———————一般取 0、13~０、15 实取 0、13为避开励磁涌流引起保护误动,遵循按相闭锁原则采纳二次谐波闭锁功能④ 幅值补偿系数:高压侧额定电流为 9 ２、5 Ａ 高压侧互感器变比为 2 ０ 0/５低压侧额定电流为 513A 低压侧互感器变比为６ 00/5IHE为高压侧一次电流 IHE=92、5÷４ 0×√3＝４ (相位补偿后)I Ｌ E为低压侧一次电流 ILE＝513÷120×√3=７、404 (相位补偿后) COFL低压侧补偿系数:COFL＝ IHE÷I Ｌ E＝4÷7、４ 04=0、54 =４÷7、404=０、54 实取 0、94COF Ｈ高压侧补偿系数 COFH实取 1主变保护定值得计算二、1#低后备保护:1、复压过流保护电流时限定值计算:①复压过流保护电流定值Ｉｄｚ j2=Kjx×K ｋ×K ｏ l×Igm ａ x÷Ki÷Kf＝1×1、２×2×380÷120÷0、85=8、９ A 实取８、５ A其中:Kjx——————接线系数 取 1Kk——————可靠系数 取 1、2Kol——————过负荷系数 取 2Igm ａｘ—————变压器最大工作电流 取３８ 0AK ｉ———————电流互感器变比 600/5Kf———————恢复系数 取 0、８ 5 ②灵敏度校验:KL＝Ｉｄｍｉ n(2)÷Idzj=0、876×45 ８ 0÷1 ２ 0÷8、５=３、9﹥1、5故满足要求 ③保护装置得动作时限实取 Ti ｍ 2=０、８秒 2、复压过流保护电压定值计算:...
