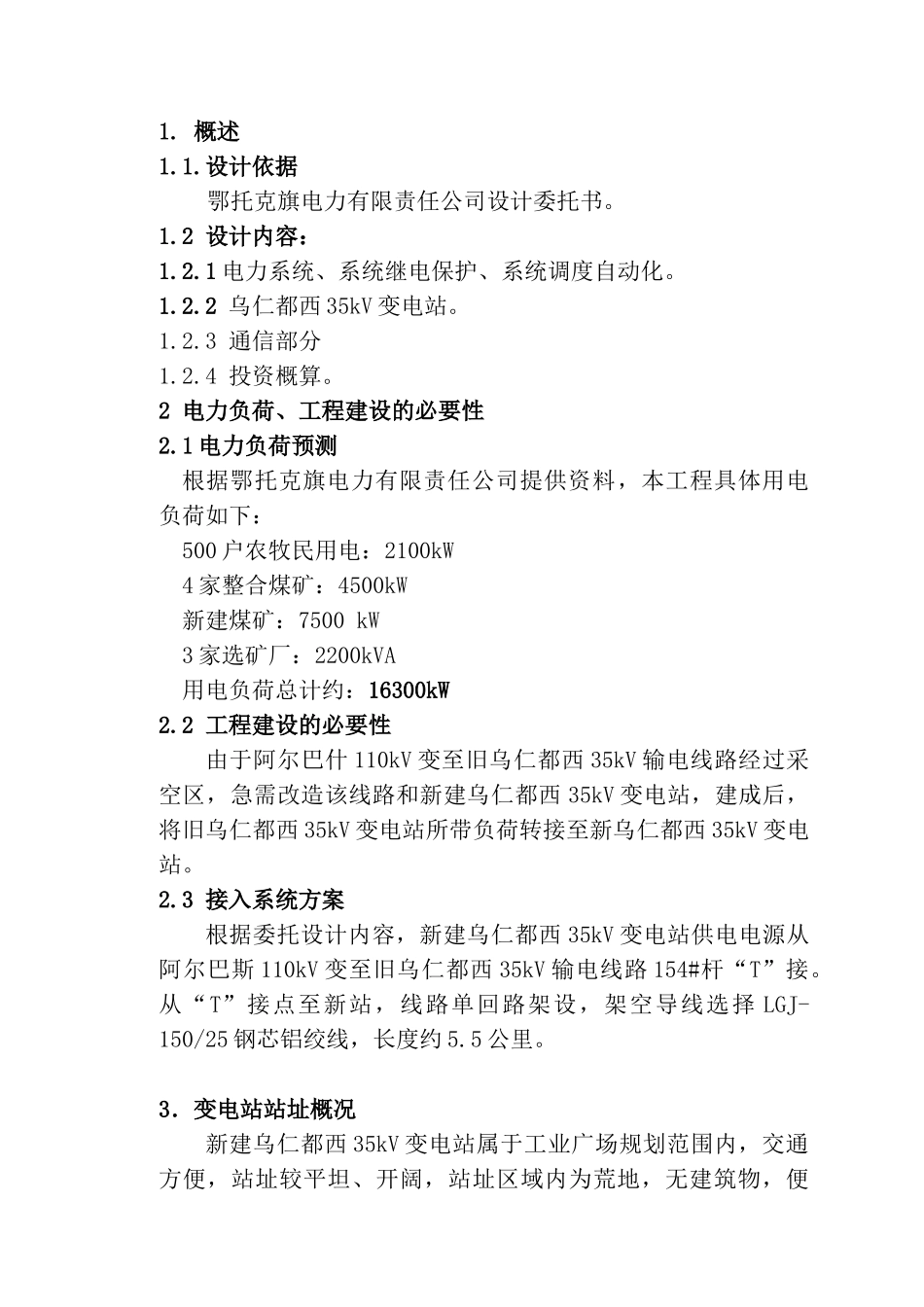

1. 概述1.1.设计依据 鄂托克旗电力有限责任公司设计委托书。1.2 设计内容：1.2.1 电力系统、系统继电保护、系统调度自动化。1.2.2 乌仁都西 35kV 变电站。1.2.3 通信部分1.2.4 投资概算。 2 电力负荷、工程建设的必要性2.1 电力负荷预测根据鄂托克旗电力有限责任公司提供资料，本工程具体用电负荷如下：500 户农牧民用电：2100kW4 家整合煤矿：4500kW新建煤矿：7500 kW3 家选矿厂：2200kVA用电负荷总计约：16300kW2.2 工程建设的必要性由于阿尔巴什 110kV 变至旧乌仁都西 35kV 输电线路经过采空区，急需改造该线路和新建乌仁都西 35kV 变电站，建成后，将旧乌仁都西 35kV 变电站所带负荷转接至新乌仁都西 35kV 变电站。2.3 接入系统方案根据委托设计内容，新建乌仁都西 35kV 变电站供电电源从阿尔巴斯 110kV 变至旧乌仁都西 35kV 输电线路 154#杆“T”接。从“T”接点至新站，线路单回路架设，架空导线选择 LGJ-150/25 钢芯铝绞线，长度约 5.5 公里。3．变电站站址概况新建乌仁都西 35kV 变电站属于工业广场规划范围内，交通方便，站址较平坦、开阔，站址区域内为荒地，无建筑物，便于变电站的各级出线走廊布置，适宜建设变电站。4. 变电站施工电源新建变电站临时施工电源从 912 蒙西煤矿线引接，线路长度约 800 米。5．主要技术方案 5.1 电气一次部分5.1.1 电气主接线主 变 压 器 ： 远 期1×10MVA+1×20MVA ； 本 期1×10MVA+1×20MVA。35kV 远期规划 3 回进出线，采纳单母线分段接线；本期建设 2 回，采纳单母线分段接线。10kV 远期规划 12 回进出线，采纳单母线分段接线；本期建设 8 回，采纳单母线分段接线。电容出线 2 回。（详见电气主接线图 D01—01）5.1.2 电气总平面35KV 配电装置采纳屋外软导线中型布置；10KV 采纳屋内配电装置布置，10KV 电容户外布置。35kV 架空东进线，10kV 电缆西出线。主控制室及辅助房间布置在变电站的西侧； 10kV 电容补偿装置布置在 10kV 配电室的西面；预留 10kV 消弧装置位置；2 台变压器户外布置，位于 35kV、10kV 配电装置之间。（详见电气总平面布置图 D01—02）5.1.3 总体规划、所区总平面布置所区呈矩形布置，变电站东西 60 米，南北 68 米。所区大门向南开，进所主道路直接通至变压器,便于设备运输及检修。所前区大门入口、辅助房间旁结合绿化统一布置。进站道路在工业广场内统一考虑。5.1.4 无功补偿...
