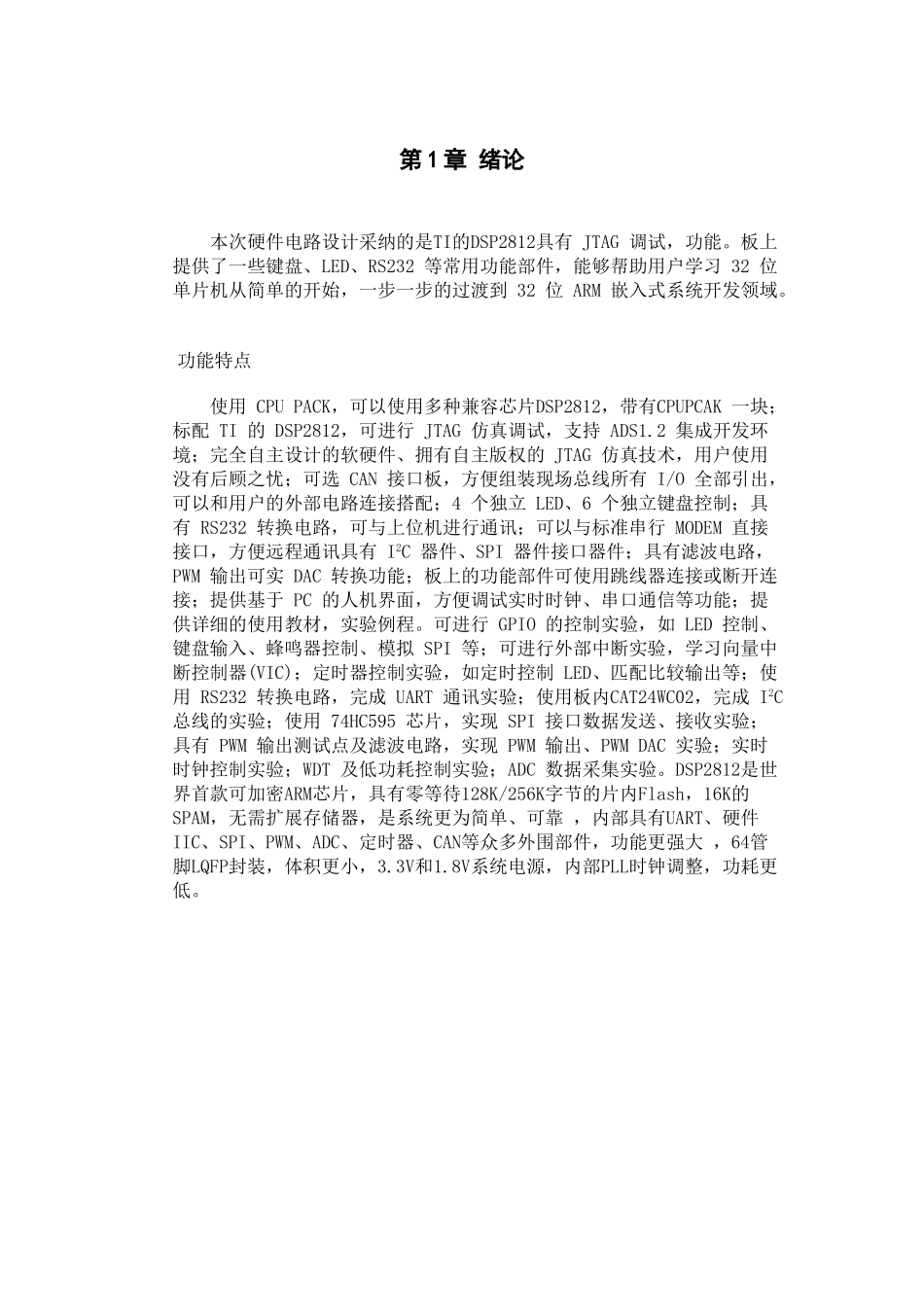

第 1 章 绪论本次硬件电路设计采纳的是TI的DSP2812具有 JTAG 调试，功能。板上提供了一些键盘、LED、RS232 等常用功能部件，能够帮助用户学习 32 位单片机从简单的开始，一步一步的过渡到 32 位 ARM 嵌入式系统开发领域。 功能特点使用 CPU PACK，可以使用多种兼容芯片DSP2812，带有CPUPCAK 一块；标配 TI 的 DSP2812，可进行 JTAG 仿真调试，支持 ADS1.2 集成开发环境；完全自主设计的软硬件、拥有自主版权的 JTAG 仿真技术，用户使用没有后顾之忧；可选 CAN 接口板，方便组装现场总线所有 I/O 全部引出，可以和用户的外部电路连接搭配；4 个独立 LED、6 个独立键盘控制；具有 RS232 转换电路，可与上位机进行通讯；可以与标准串行 MODEM 直接接口，方便远程通讯具有 I2C 器件、SPI 器件接口器件；具有滤波电路，PWM 输出可实 DAC 转换功能；板上的功能部件可使用跳线器连接或断开连接；提供基于 PC 的人机界面，方便调试实时时钟、串口通信等功能；提供详细的使用教材，实验例程。可进行 GPIO 的控制实验，如 LED 控制、键盘输入、蜂鸣器控制、模拟 SPI 等；可进行外部中断实验，学习向量中断控制器(VIC)；定时器控制实验，如定时控制 LED、匹配比较输出等；使用 RS232 转换电路，完成 UART 通讯实验；使用板内CAT24WC02，完成 I2C 总线的实验；使用 74HC595 芯片，实现 SPI 接口数据发送、接收实验；具有 PWM 输出测试点及滤波电路，实现 PWM 输出、PWM DAC 实验；实时时钟控制实验；WDT 及低功耗控制实验；ADC 数据采集实验。DSP2812是世界首款可加密ARM芯片，具有零等待128K/256K字节的片内Flash，16K的SPAM，无需扩展存储器，是系统更为简单、可靠 ，内部具有UART、硬件IIC、SPI、PWM、ADC、定时器、CAN等众多外围部件，功能更强大 ，64管脚LQFP封装，体积更小，3.3V和1.8V系统电源，内部PLL时钟调整，功耗更低。 第 2 章 硬件电路原理图2.1 电路原理图的组成基于 DSP2812 开发实验板的电路原理图如图 1 所示。123456ABCD654321DCBATitleNumberRevisionSizeBDate:19-Jun-2008Sheet of File:F:\WWW\8.DDB王亮Drawn By:Y111.0592MHZCx130pfCx230pfR201MS33SP708SPFO5RST7RST8Vcc2MR1NC6PFI4GND3U4VDD3.3nRSTVDD3.3VDD3.3VDD1.8VDD3.3VDD3.3VDD1.8VDD1.8XTAL1XTAL2+5VVDD1VDD2NC3VSS4NC5/CS6CLK7DATA8/KEY9SG10SF11SE12SD13SC14SB15SA16DP17DIG018DIG119DI...
