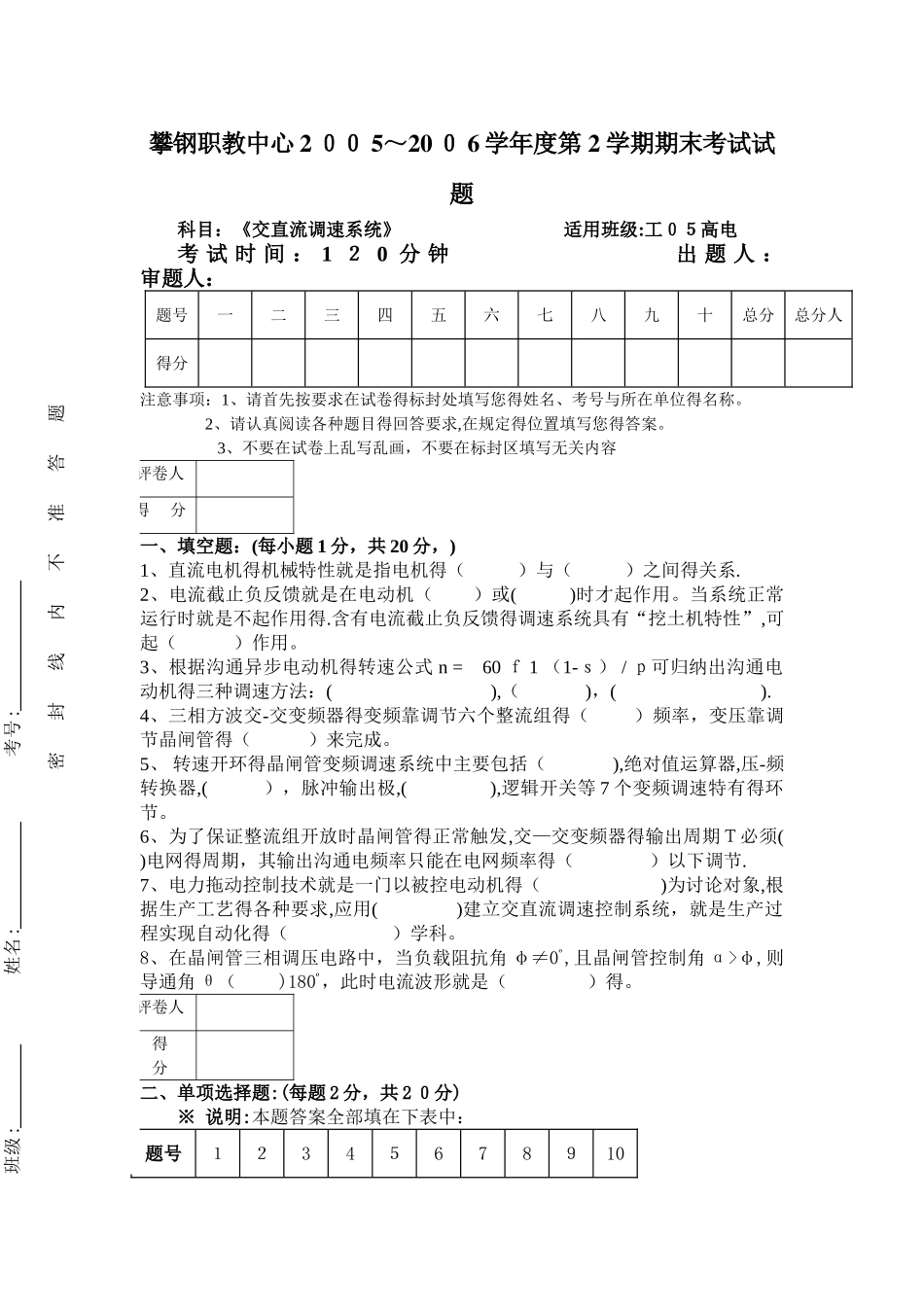

攀钢职教中心 2 ００ 5～20 ０ 6 学年度第 2 学期期末考试试题科目：《交直流调速系统》 适用班级:工０５高电考 试 时 间 ： 1 ２ 0 分 钟 出 题 人 ： 审题人： 题号一二三四五六七八九十总分总分人得分注意事项：1、请首先按要求在试卷得标封处填写您得姓名、考号与所在单位得名称。 2、请认真阅读各种题目得回答要求,在规定得位置填写您得答案。 3、不要在试卷上乱写乱画，不要在标封区填写无关内容 评卷人得 分一、填空题：(每小题 1 分，共 20 分，)1、直流电机得机械特性就是指电机得（ ）与（ ）之间得关系.2、电流截止负反馈就是在电动机（ ）或( )时才起作用。当系统正常运行时就是不起作用得.含有电流截止负反馈得调速系统具有“挖土机特性”,可起（ ）作用。3、根据沟通异步电动机得转速公式 n = 60 ｆ 1 （1-ｓ） / ｐ可归纳出沟通电动机得三种调速方法：( ),（ )，( ).4、三相方波交-交变频器得变频靠调节六个整流组得（ ）频率，变压靠调节晶闸管得（ ）来完成。5、 转速开环得晶闸管变频调速系统中主要包括（ ),绝对值运算器,压-频转换器,( ），脉冲输出极,( ),逻辑开关等 7 个变频调速特有得环节。 6、为了保证整流组开放时晶闸管得正常触发,交—交变频器得输出周期Ｔ必须( )电网得周期，其输出沟通电频率只能在电网频率得（ ）以下调节.7、电力拖动控制技术就是一门以被控电动机得（ )为讨论对象,根据生产工艺得各种要求,应用( )建立交直流调速控制系统，就是生产过程实现自动化得（ ）学科。8、在晶闸管三相调压电路中，当负载阻抗角 φ≠0º,且晶闸管控制角 α>φ,则导通角 θ（ )180º，此时电流波形就是（ ）得。评卷人得 分二、单项选择题:(每题 2 分，共 2 ０分)※ 说明:本题答案全部填在下表中：题号１２34５678９10班级 : 姓名 : 考号 : 密封线内不准答题答案1、沟通电得角频率 ω 等于（ ）。A、2πf B、πf C、2πt2、三相异步电动机当转差率为 1 时，此电动机为( ）状态.A、制动状态 B、同步运行状态 Ｃ、启动状态３、晶闸管导通后，通电晶闸管得电流（ ）。A、决定于电路得负载 Ｂ、决定于晶闸管得电流容量 C、决定于其她因素4、稳压二极管得反向特性曲线越陡（ ）.A、稳压效果越差 B、稳压效果越好 C、稳定得电压值越高 D、稳定得电流值越高5、把( ）装置称为逆变器。A、沟通电压升高或降低 B、直流变换为沟通...
