充电站换电池站建设项目整体实施方案

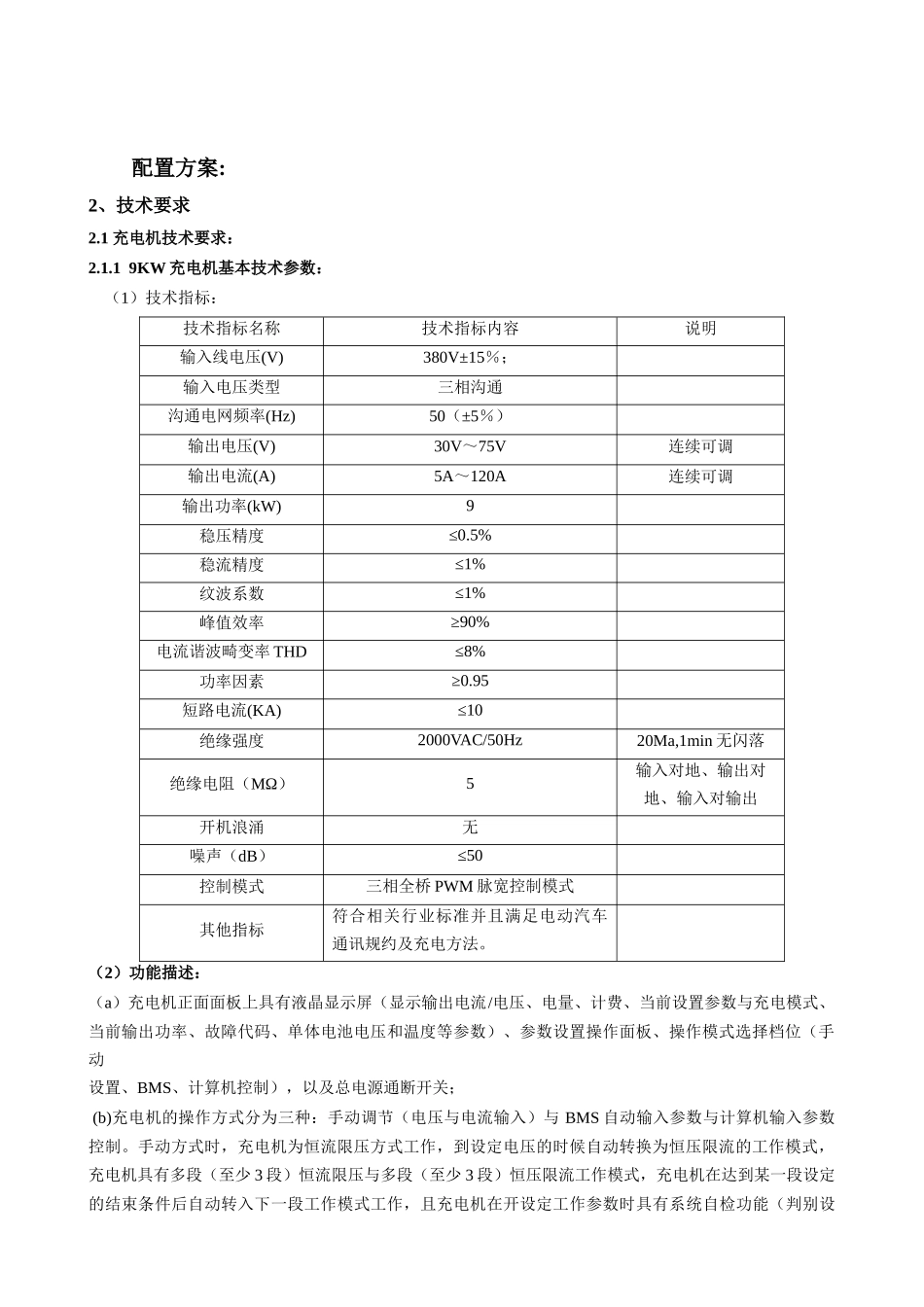

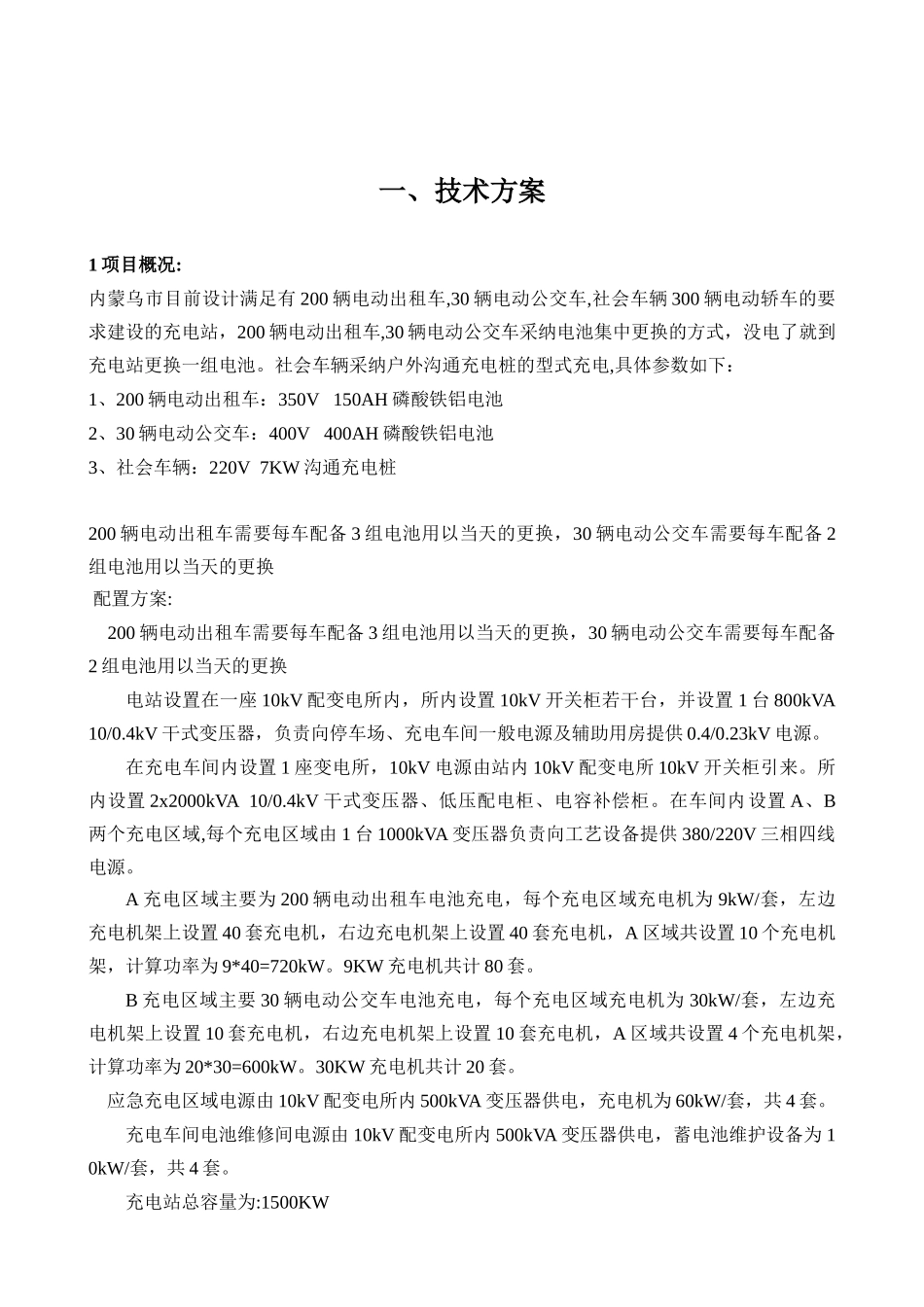

下载后可任意编辑，修改 一、技术方案1 项目概况:内蒙乌市目前设计满足有 200 辆电动出租车,30 辆电动公交车,社会车辆 300 辆电动轿车的要求建设的充电站，200 辆电动出租车,30 辆电动公交车采纳电池集中更换的方式，没电了就到充电站更换一组电池。社会车辆采纳户外沟通充电桩的型式充电,具体参数如下：1、200 辆电动出租车：350V 150AH 磷酸铁铝电池2、30 辆电动公交车：400V 400AH 磷酸铁铝电池3、社会车辆：220V 7KW 沟通充电桩200 辆电动出租车需要每车配备 3 组电池用以当天的更换，30 辆电动公交车需要每车配备 2组电池用以当天的更换 配置方案: 200 辆电动出租车需要每车配备 3 组电池用以当天的更换，30 辆电动公交车需要每车配备2 组电池用以当天的更换电站设置在一座 10kV 配变电所内，所内设置 10kV 开关柜若干台，并设置 1 台 800kVA 10/0.4kV 干式变压器，负责向停车场、充电车间一般电源及辅助用房提供 0.4/0.23kV 电源。在充电车间内设置 1 座变电所，10kV 电源由站内 10kV 配变电所 10kV 开关柜引来。所内设置 2x2000kVA 10/0.4kV 干式变压器、低压配电柜、电容补偿柜。在车间内设置 A、B两个充电区域,每个充电区域由 1 台 1000kVA 变压器负责向工艺设备提供 380/220V 三相四线电源。A 充电区域主要为 200 辆电动出租车电池充电，每个充电区域充电机为 9kW/套，左边充电机架上设置 40 套充电机，右边充电机架上设置 40 套充电机，A 区域共设置 10 个充电机架，计算功率为 9*40=720kW。9KW 充电机共计 80 套。B 充电区域主要 30 辆电动公交车电池充电，每个充电区域充电机为 30kW/套，左边充电机架上设置 10 套充电机，右边充电机架上设置 10 套充电机，A 区域共设置 4 个充电机架，计算功率为 20*30=600kW。30KW 充电机共计 20 套。 应急充电区域电源由 10kV 配变电所内 500kVA 变压器供电，充电机为 60kW/套，共 4 套。充电车间电池维修间电源由 10kV 配变电所内 500kVA 变压器供电，蓄电池维护设备为 10kW/套，共 4 套。充电站总容量为:1500KW配置方案:2、技术要求2.1 充电机技术要求：2.1.1 9KW 充电机基本技术参数： （1）技术指标：技术指标名称技术指标内容说明输入线电压(V)380V±15％；输入电压类型三相沟通沟通电网频率(Hz)50（±5％）输出电压(V)30V～75V连续可调输出电流(A)5A～120A连续可调输出功率(kW)...
