光伏电站监控系统安全防护实施管理方案

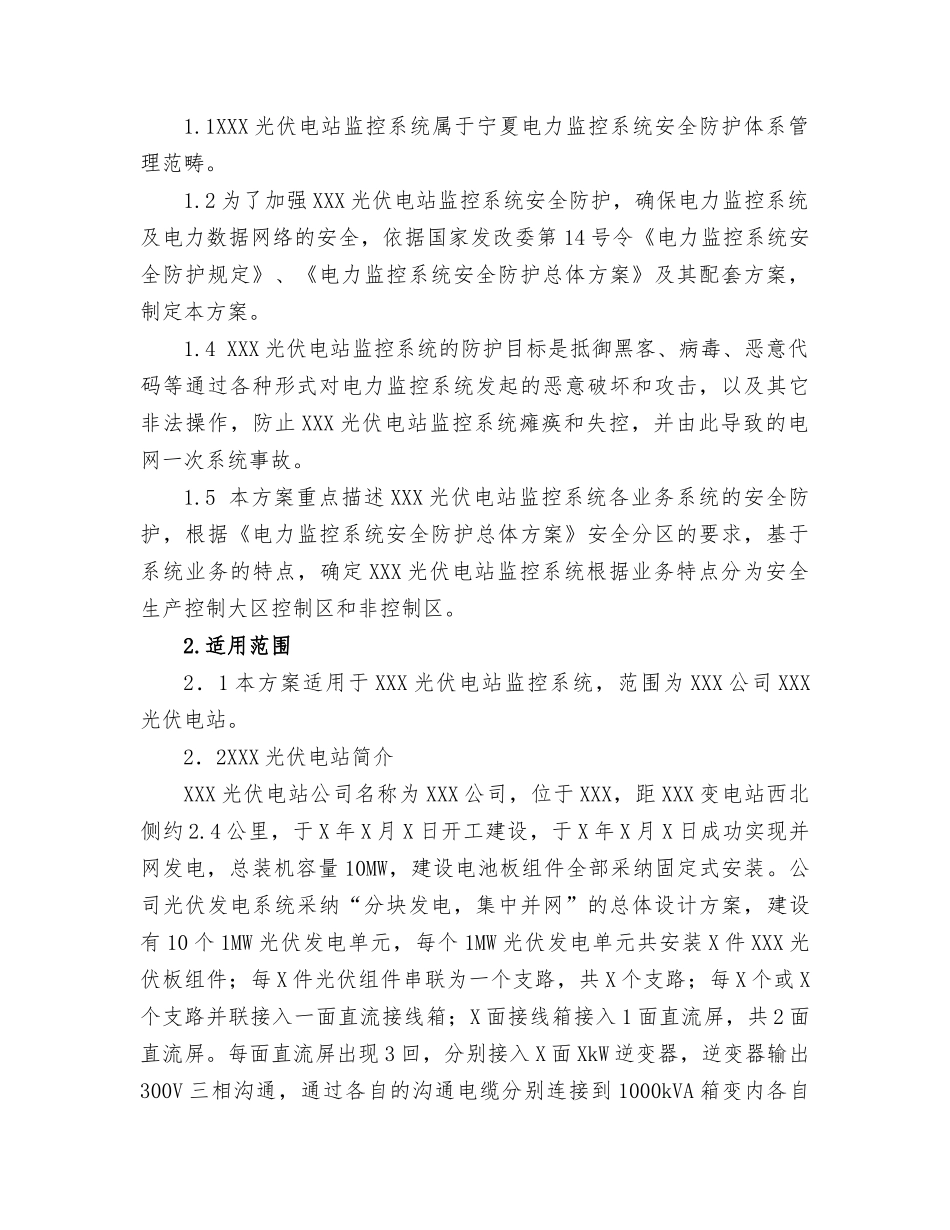

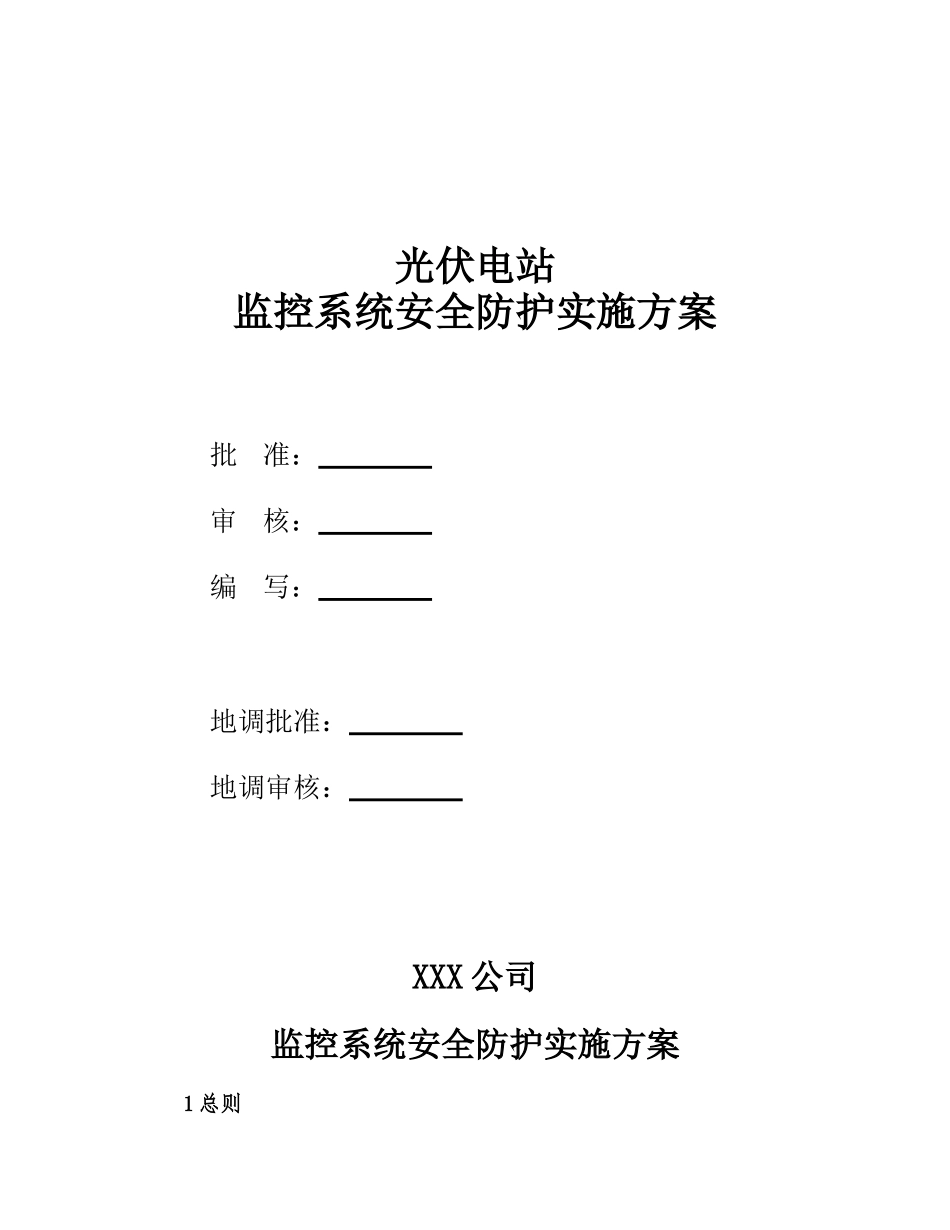

光伏电站监控系统安全防护实施方案 批 准： 审 核： 编 写： 地调批准： 地调审核： XXX 公司监控系统安全防护实施方案1 总则1.1XXX 光伏电站监控系统属于宁夏电力监控系统安全防护体系管理范畴。1.2 为了加强 XXX 光伏电站监控系统安全防护，确保电力监控系统及电力数据网络的安全，依据国家发改委第 14 号令《电力监控系统安全防护规定》、《电力监控系统安全防护总体方案》及其配套方案，制定本方案。1.4 XXX 光伏电站监控系统的防护目标是抵御黑客、病毒、恶意代码等通过各种形式对电力监控系统发起的恶意破坏和攻击，以及其它非法操作，防止 XXX 光伏电站监控系统瘫痪和失控，并由此导致的电网一次系统事故。1.5 本方案重点描述 XXX 光伏电站监控系统各业务系统的安全防护，根据《电力监控系统安全防护总体方案》安全分区的要求，基于系统业务的特点，确定 XXX 光伏电站监控系统根据业务特点分为安全生产控制大区控制区和非控制区。 2.适用范围2．1 本方案适用于 XXX 光伏电站监控系统，范围为 XXX 公司 XXX光伏电站。2．2XXX 光伏电站简介XXX 光伏电站公司名称为 XXX 公司，位于 XXX，距 XXX 变电站西北侧约 2.4 公里，于 X 年 X 月 X 日开工建设，于 X 年 X 月 X 日成功实现并网发电，总装机容量 10MW，建设电池板组件全部采纳固定式安装。公司光伏发电系统采纳“分块发电，集中并网”的总体设计方案，建设有 10 个 1MW 光伏发电单元，每个 1MW 光伏发电单元共安装 X 件 XXX 光伏板组件；每 X 件光伏组件串联为一个支路，共 X 个支路；每 X 个或 X个支路并联接入一面直流接线箱；X 面接线箱接入 1 面直流屏，共 2 面直流屏。每面直流屏出现 3 回，分别接入 X 面 XkW 逆变器，逆变器输出300V 三相沟通，通过各自的沟通电缆分别连接到 1000kVA 箱变内各自的低压侧断路器，升压后接至 10kV 线路。共 2 条集电线路接入综合楼高压配电室 10kV 母线后汇流 1 条 10kV 高压线路汇流至 10kV 柳尚线。 由 10kVX 线输送至 X 电站，XXX 光伏电站调度管辖权隶属国网电力公司 XXX 调控中心管辖。3.系统概况3.1 系统概述XXX 光伏电站监控系统主要由服务器、工作站、各类装置、网络设备、安全防护设备、操作系统、数据库、应用软件等部分组成。系统通过电力数据网络与上级调度机构进行业务通信。XXX 光伏电站各业务通过 104、102 协议与调...
