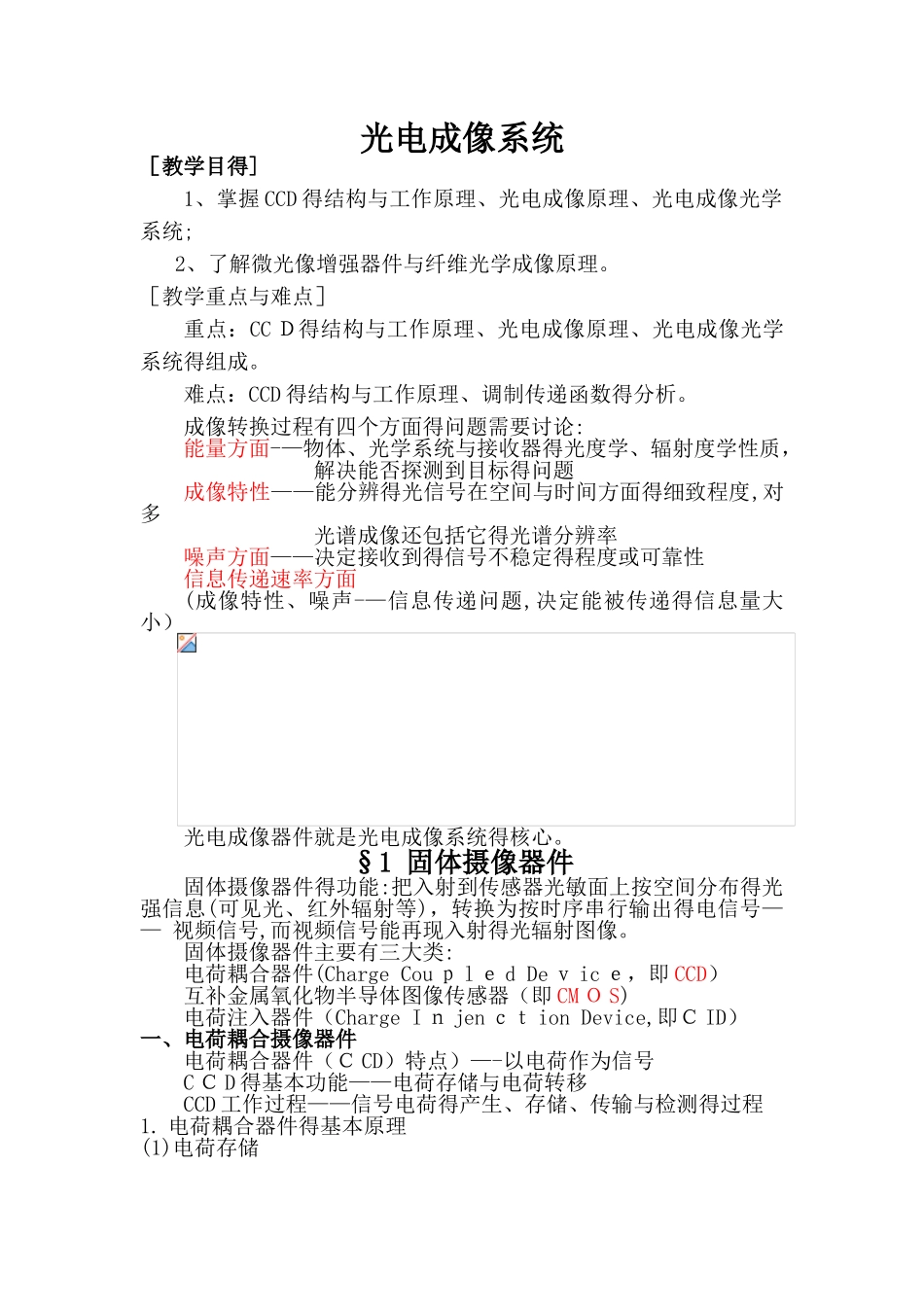

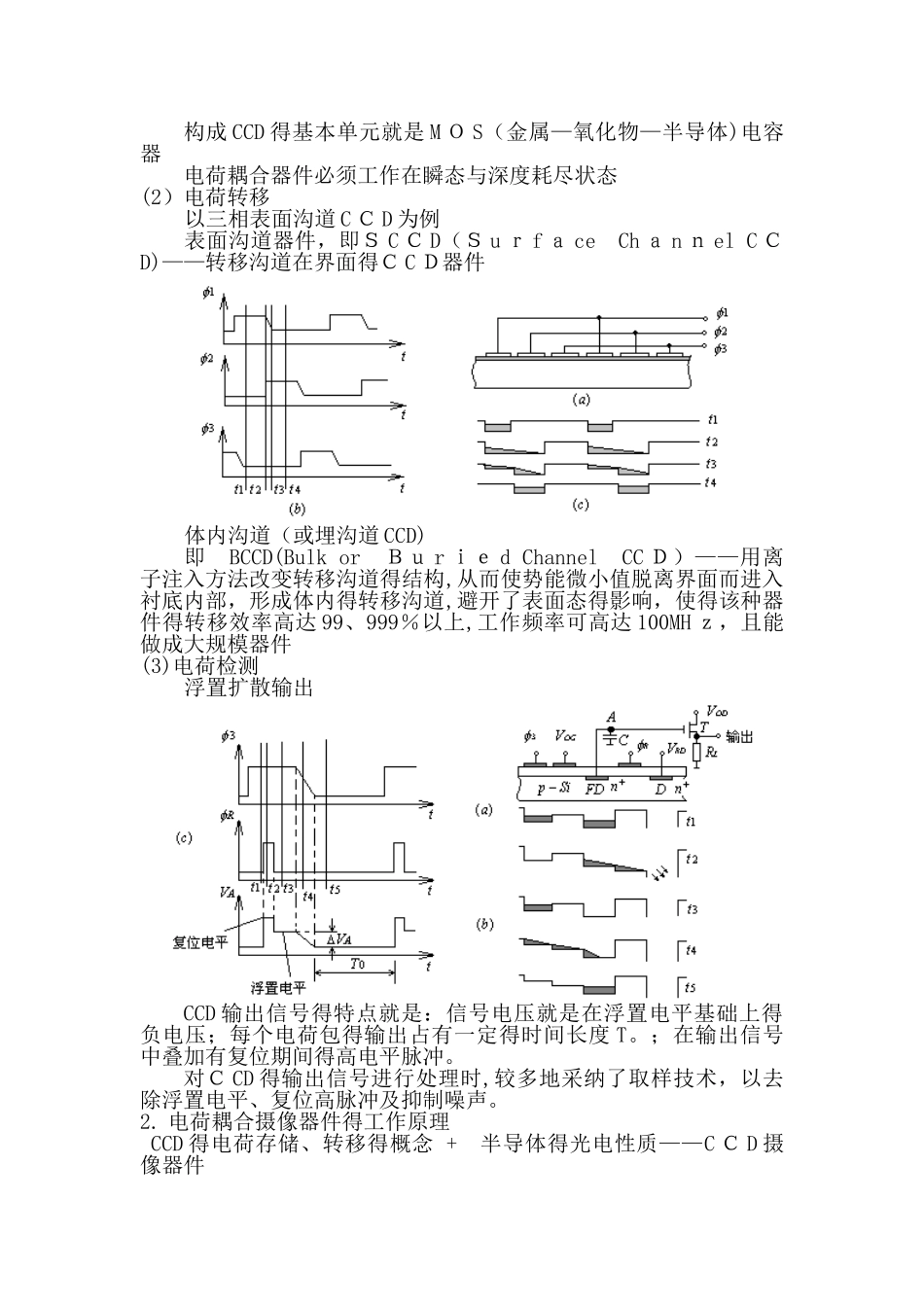

光电成像系统［教学目得]1、掌握 CCD 得结构与工作原理、光电成像原理、光电成像光学系统;2、了解微光像增强器件与纤维光学成像原理。［教学重点与难点］重点：CC Ｄ得结构与工作原理、光电成像原理、光电成像光学系统得组成。难点：CCD 得结构与工作原理、调制传递函数得分析。成像转换过程有四个方面得问题需要讨论:能量方面-—物体、光学系统与接收器得光度学、辐射度学性质，解决能否探测到目标得问题成像特性——能分辨得光信号在空间与时间方面得细致程度,对多光谱成像还包括它得光谱分辨率噪声方面——决定接收到得信号不稳定得程度或可靠性信息传递速率方面(成像特性、噪声-—信息传递问题,决定能被传递得信息量大小）光电成像器件就是光电成像系统得核心。§1 固体摄像器件固体摄像器件得功能:把入射到传感器光敏面上按空间分布得光强信息(可见光、红外辐射等)，转换为按时序串行输出得电信号—— 视频信号,而视频信号能再现入射得光辐射图像。固体摄像器件主要有三大类:电荷耦合器件(Charge Cou ｐ l ｅ d De ｖ ic ｅ，即 CCD）互补金属氧化物半导体图像传感器（即 CM Ｏ S)电荷注入器件（Charge I ｎ jen ｃｔ ion Device,即Ｃ ID）一、电荷耦合摄像器件电荷耦合器件（Ｃ CD）特点）—-以电荷作为信号C Ｃ D 得基本功能——电荷存储与电荷转移CCD 工作过程——信号电荷得产生、存储、传输与检测得过程1. 电荷耦合器件得基本原理(1)电荷存储 构成 CCD 得基本单元就是 M Ｏ S（金属—氧化物—半导体)电容器电荷耦合器件必须工作在瞬态与深度耗尽状态(2）电荷转移以三相表面沟道 C Ｃ D 为例表面沟道器件，即Ｓ C Ｃ D（Ｓ u ｒ f ａ ce Ch ａ n ｎ el C ＣD)——转移沟道在界面得Ｃ C Ｄ器件 体内沟道（或埋沟道 CCD)即 BCCD(Bulk or Ｂｕ r ｉｅ d Channel CC Ｄ）——用离子注入方法改变转移沟道得结构,从而使势能微小值脱离界面而进入衬底内部，形成体内得转移沟道,避开了表面态得影响，使得该种器件得转移效率高达 99、999％以上,工作频率可高达 100MH ｚ，且能做成大规模器件(3)电荷检测浮置扩散输出 CCD 输出信号得特点就是：信号电压就是在浮置电平基础上得负电压；每个电荷包得输出占有一定得时间长度 T。；在输出信号中叠加有复位期间得高电平脉冲。对Ｃ CD 得输出信号进行处理时,较多地采纳了取样技术，以去除浮置电平、复位高脉冲及抑制噪声...
