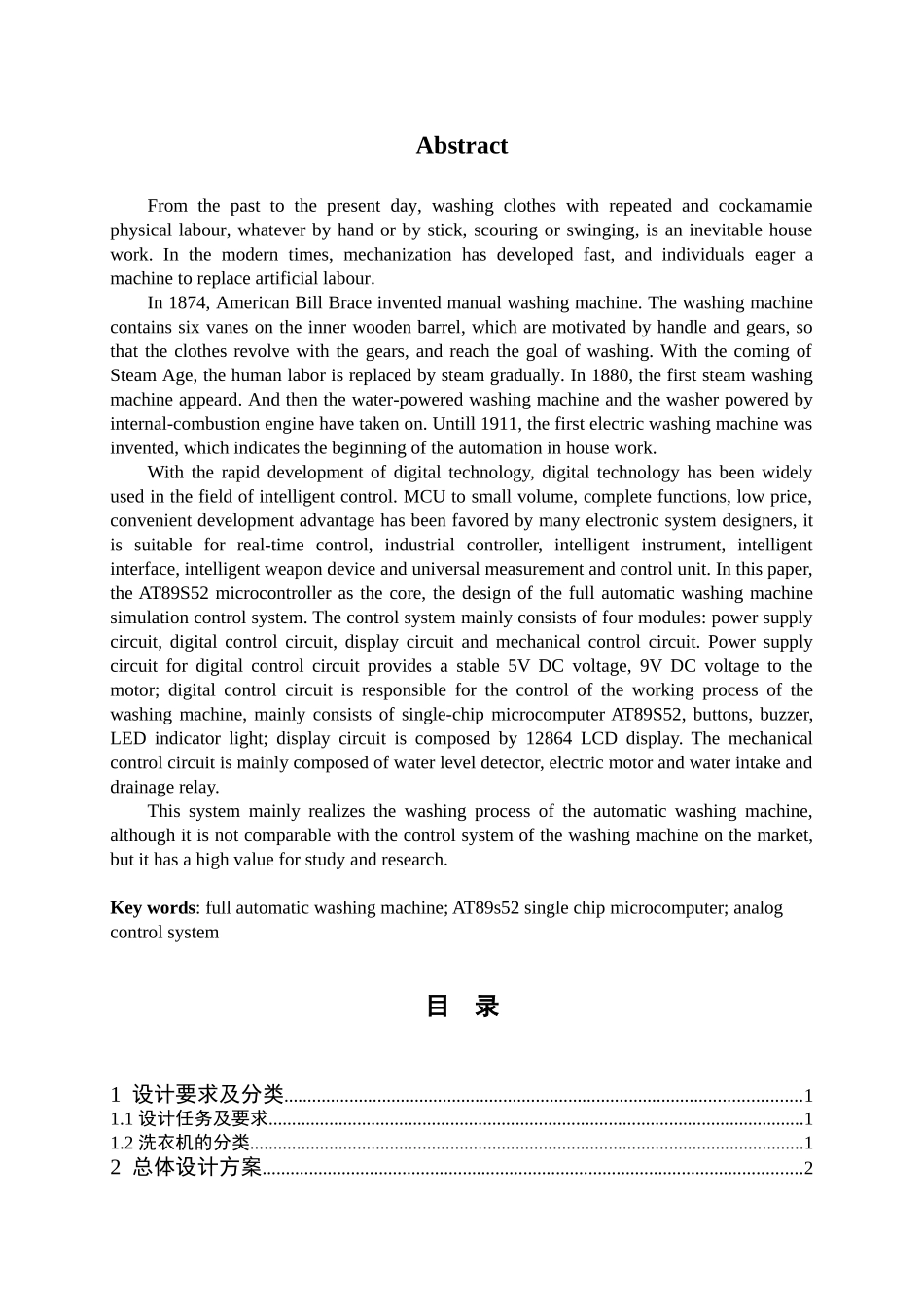

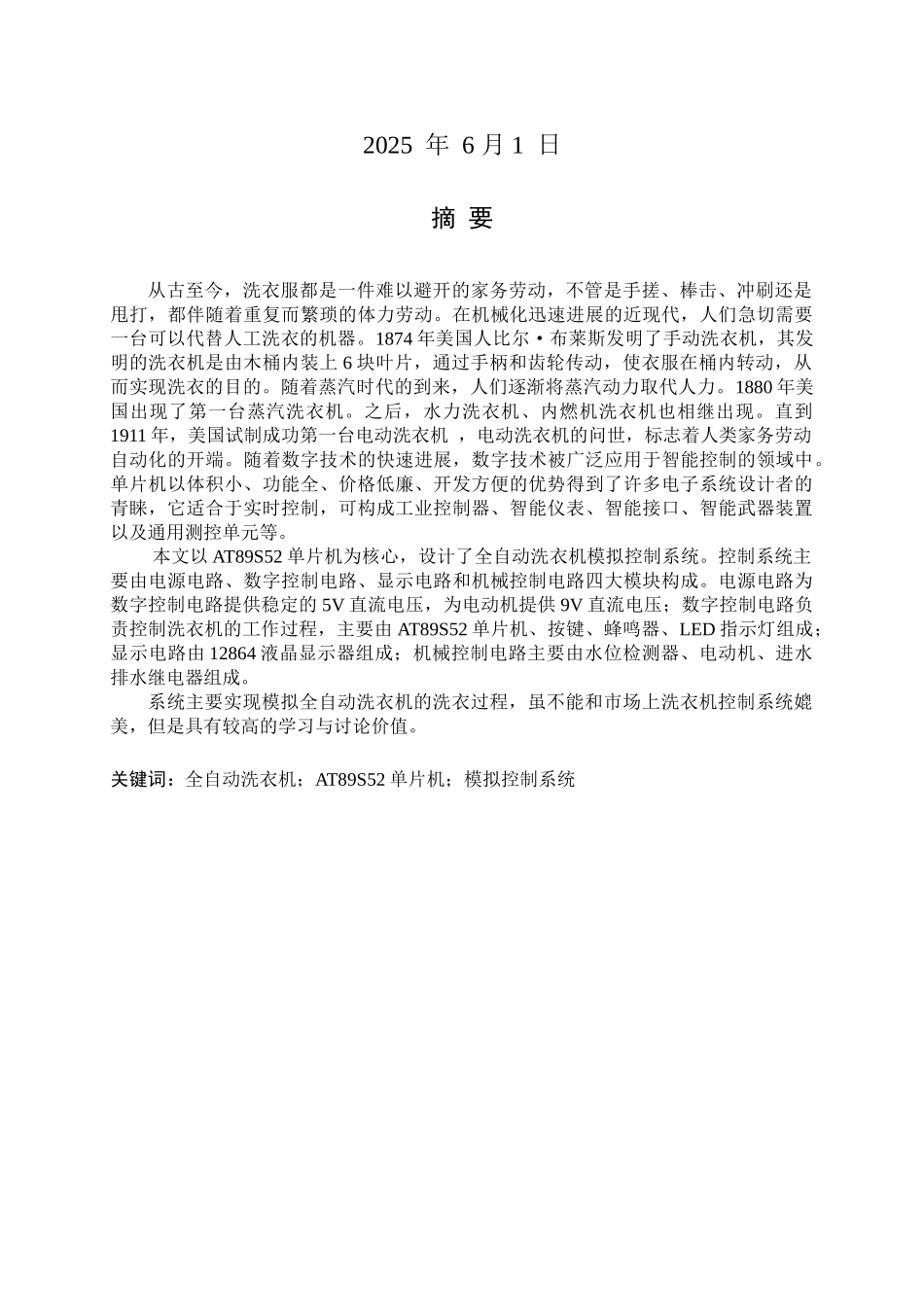

i 编号： 桂林电子科技大学信息科技学院毕业设计(论文)说明书题 目： 全自动洗衣机模拟控制器设计 院（系）： 电子工程系 专 业： 测控技术与仪器 学生姓名： 学 号： 指导老师单位： 姓 名： 职 称： 题目类型：理论讨论 实验讨论 工程设计 工程技术讨论 软件开发 应用讨论2025 年 6 月 1 日摘 要从古至今，洗衣服都是一件难以避开的家务劳动，不管是手搓、棒击、冲刷还是甩打，都伴随着重复而繁琐的体力劳动。在机械化迅速进展的近现代，人们急切需要一台可以代替人工洗衣的机器。1874 年美国人比尔·布莱斯发明了手动洗衣机，其发明的洗衣机是由木桶内装上 6 块叶片，通过手柄和齿轮传动，使衣服在桶内转动，从而实现洗衣的目的。随着蒸汽时代的到来，人们逐渐将蒸汽动力取代人力。1880 年美国出现了第一台蒸汽洗衣机。之后，水力洗衣机、内燃机洗衣机也相继出现。直到1911 年，美国试制成功第一台电动洗衣机 ，电动洗衣机的问世，标志着人类家务劳动自动化的开端。随着数字技术的快速进展，数字技术被广泛应用于智能控制的领域中。单片机以体积小、功能全、价格低廉、开发方便的优势得到了许多电子系统设计者的青睐，它适合于实时控制，可构成工业控制器、智能仪表、智能接口、智能武器装置以及通用测控单元等。 本文以 AT89S52 单片机为核心，设计了全自动洗衣机模拟控制系统。控制系统主要由电源电路、数字控制电路、显示电路和机械控制电路四大模块构成。电源电路为数字控制电路提供稳定的 5V 直流电压，为电动机提供 9V 直流电压；数字控制电路负责控制洗衣机的工作过程，主要由 AT89S52 单片机、按键、蜂鸣器、LED 指示灯组成；显示电路由 12864 液晶显示器组成；机械控制电路主要由水位检测器、电动机、进水排水继电器组成。系统主要实现模拟全自动洗衣机的洗衣过程，虽不能和市场上洗衣机控制系统媲美，但是具有较高的学习与讨论价值。 关键词：全自动洗衣机；AT89S52 单片机；模拟控制系统AbstractFrom the past to the present day, washing clothes with repeated and cockamamie physical labour, whatever by hand or by stick, scouring or swinging, is an inevitable house work. In the modern times, mechanization has developed fast, and individuals eager a machine to replace artificial labour.In 1874...
