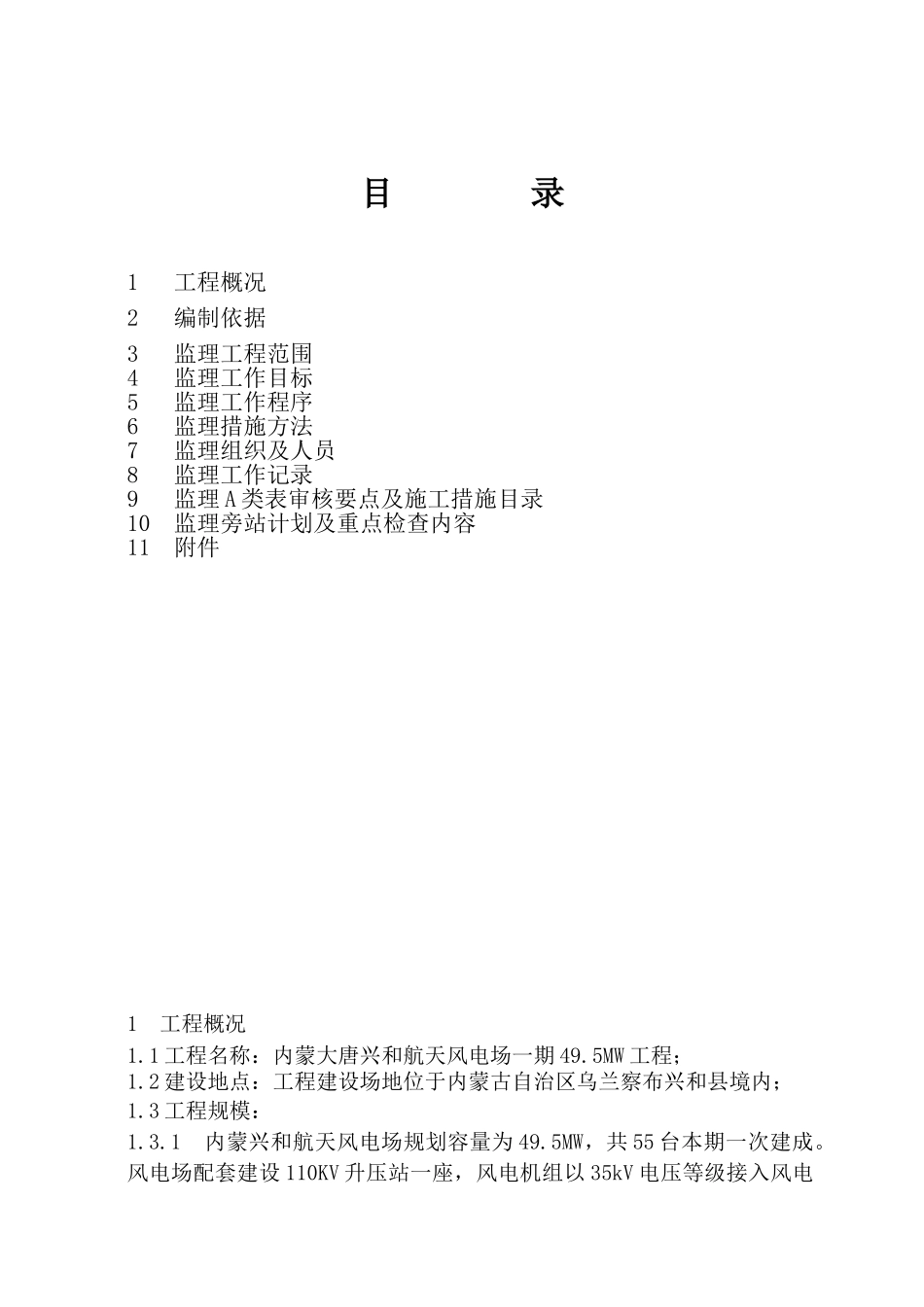

内蒙大唐兴和航天风电场一期工程电 气 监 理 实 施 细 则电 气 监 理 实 施 细 则北京华联电力工程监理公司内蒙兴和航天风电一期工程监理部2025 年 6 月 批 准： 年 月 日 审 核: 年 月 日 编 制: 年 月 日 目 录1 工程概况2 编制依据3 监理工程范围4 监理工作目标5 监理工作程序6 监理措施方法7 监理组织及人员8 监理工作记录9 监理 A 类表审核要点及施工措施目录10 监理旁站计划及重点检查内容11 附件1 工程概况1.1 工程名称：内蒙大唐兴和航天风电场一期 49.5MW 工程；1.2 建设地点：工程建设场地位于内蒙古自治区乌兰察布兴和县境内；1.3 工程规模：1.3.1 内蒙兴和航天风电场规划容量为 49.5MW，共 55 台本期一次建成。风电场配套建设 110KV 升压站一座，风电机组以 35kV 电压等级接入风电场升压站，集电线路长 23km，升压站出单回 110kV 线路接入旗台 220KV变的 110kV 侧，输电线路全长 25km。站址征地面积：1.18hm2；围墙内占地面积：1.05hm2；站内道路及广场面积 1575㎡；站区围墙（栅）长度：508.75m；站区总建（构）筑面积：2152.5㎡。1.3.2 主变压器规划建设 1×63MVA，本期建设 1×63MVA。1.3.3 110kV 出线建设 1 回。1.3.4 35kV 出线规划 4 回，本期建设 4 回。1.3.5 无功补偿：主变接 10Mvar 静止型动态无功补偿装置 1 套。1.3.6 土建部分： 综合办公服务楼由生产区和生活区组成，建筑面积 1291㎡，建筑体积 5857m3，为二层钢筋混凝土框架结构。生产区一层由蓄电池室、站用电室、储藏室、多功能厅组成，层高 4.05m，二层由继电保护室和主控制室组成，层高为 3.95m，生活区一层由仓库、厨房、餐厅、宿舍等组成，层高 3.75m。 35kV 室内配电装置室面积 166㎡，建筑体积 1036m3，层高 5.00m，成一字型布置。室外配电装置主要包括：主变基础及油坑、主变架构、110kV 出线架构及母线架、110kV 断路器、110kV 隔离开关、110kV 电流互感器支架、110kV 避雷器支架、110kV 电压互感器支架、30m 独立避雷针等。 进站道路及新建检修公路 10.330km。 变电架构均采纳 Φ300 钢筋混凝土环形杆、人字柱。地线柱支架及避雷针支架采纳型钢三角形断面焊接结构。设备支架采纳 Φ300 钢筋混凝土环形杆。架构及设备支架基础均采纳杯口式混凝土基础。架构横梁采纳三角形截面钢桁架，设备支架横梁采纳型钢梁，材料均为 Q235B，焊条为 E...
