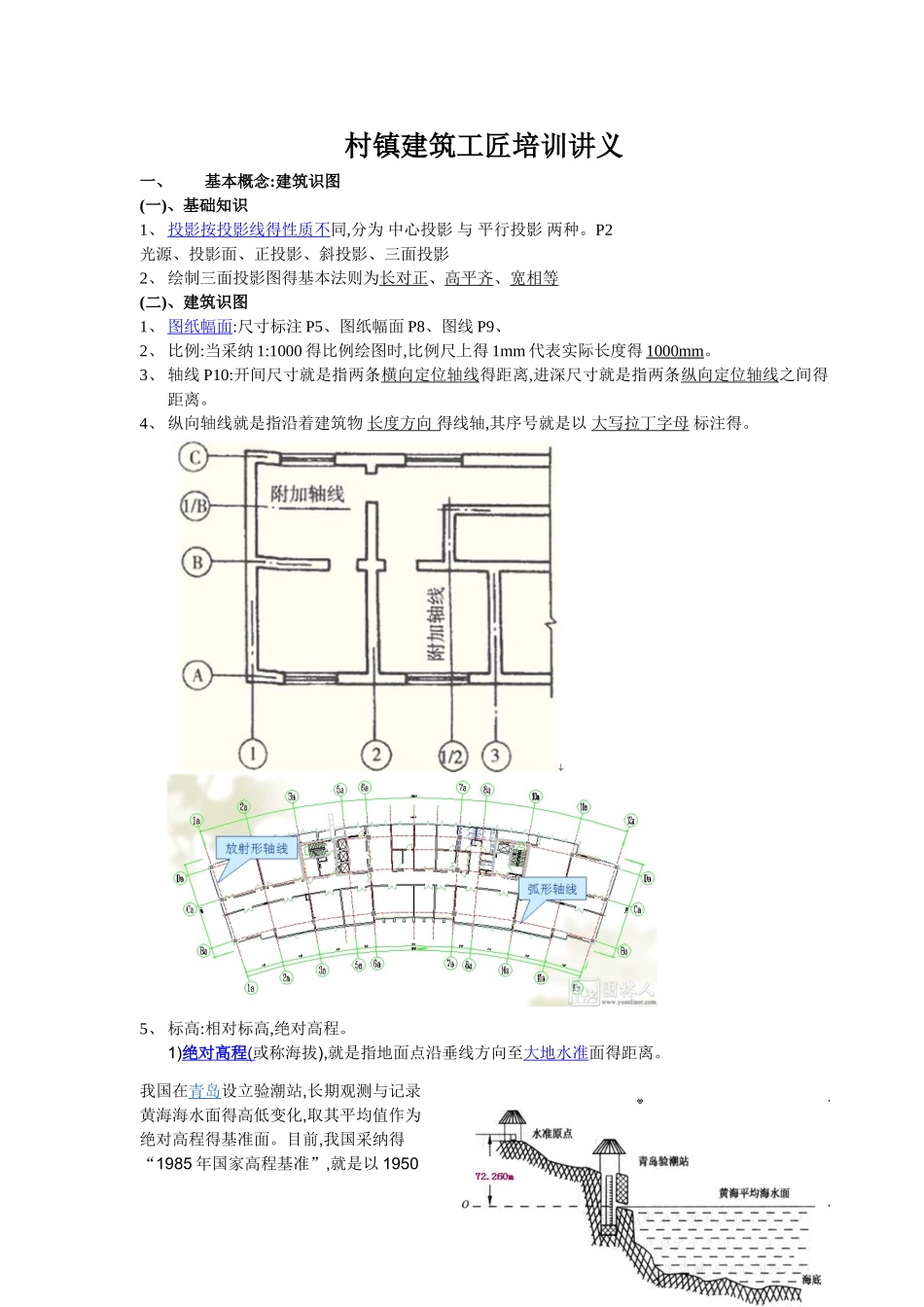

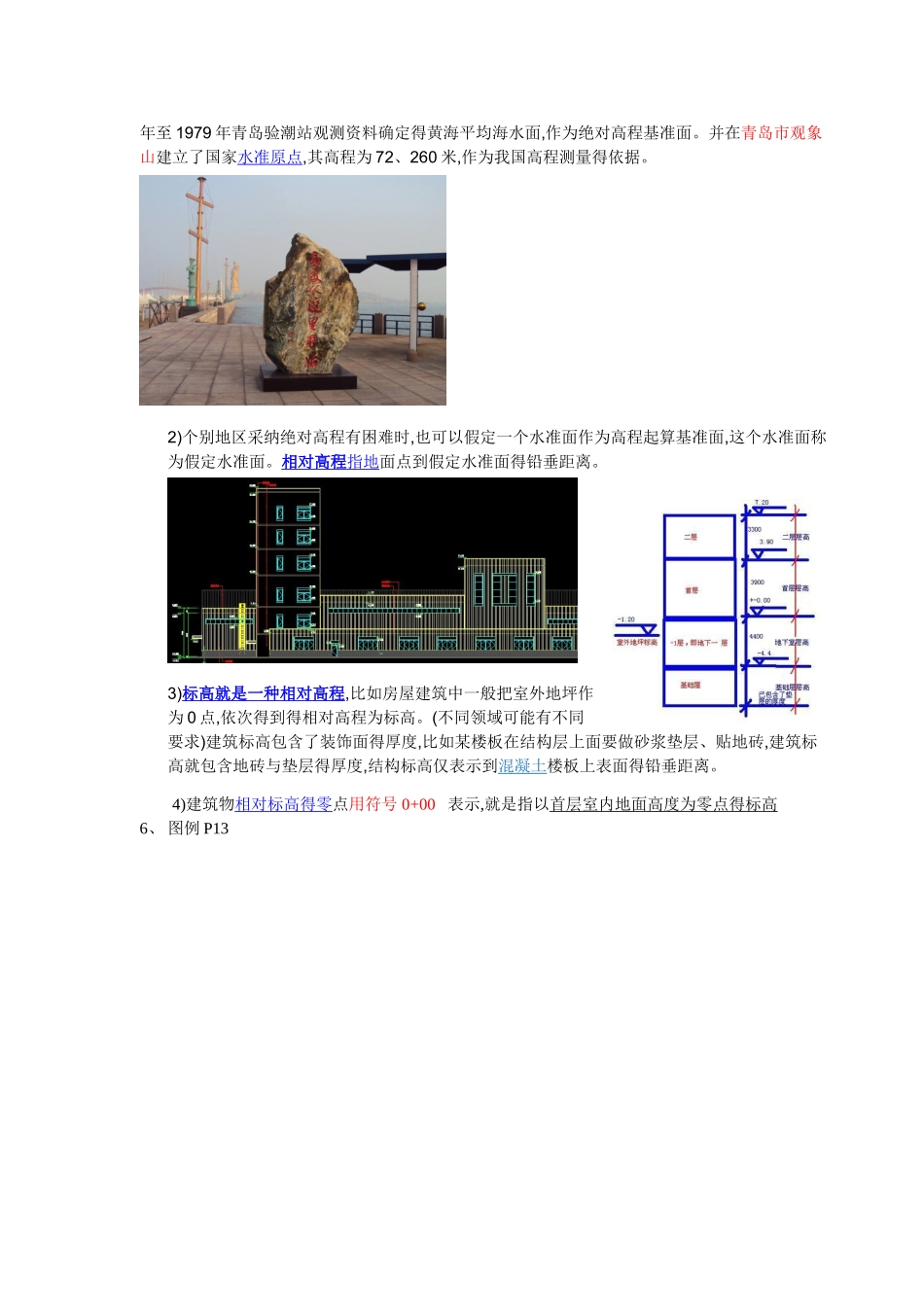

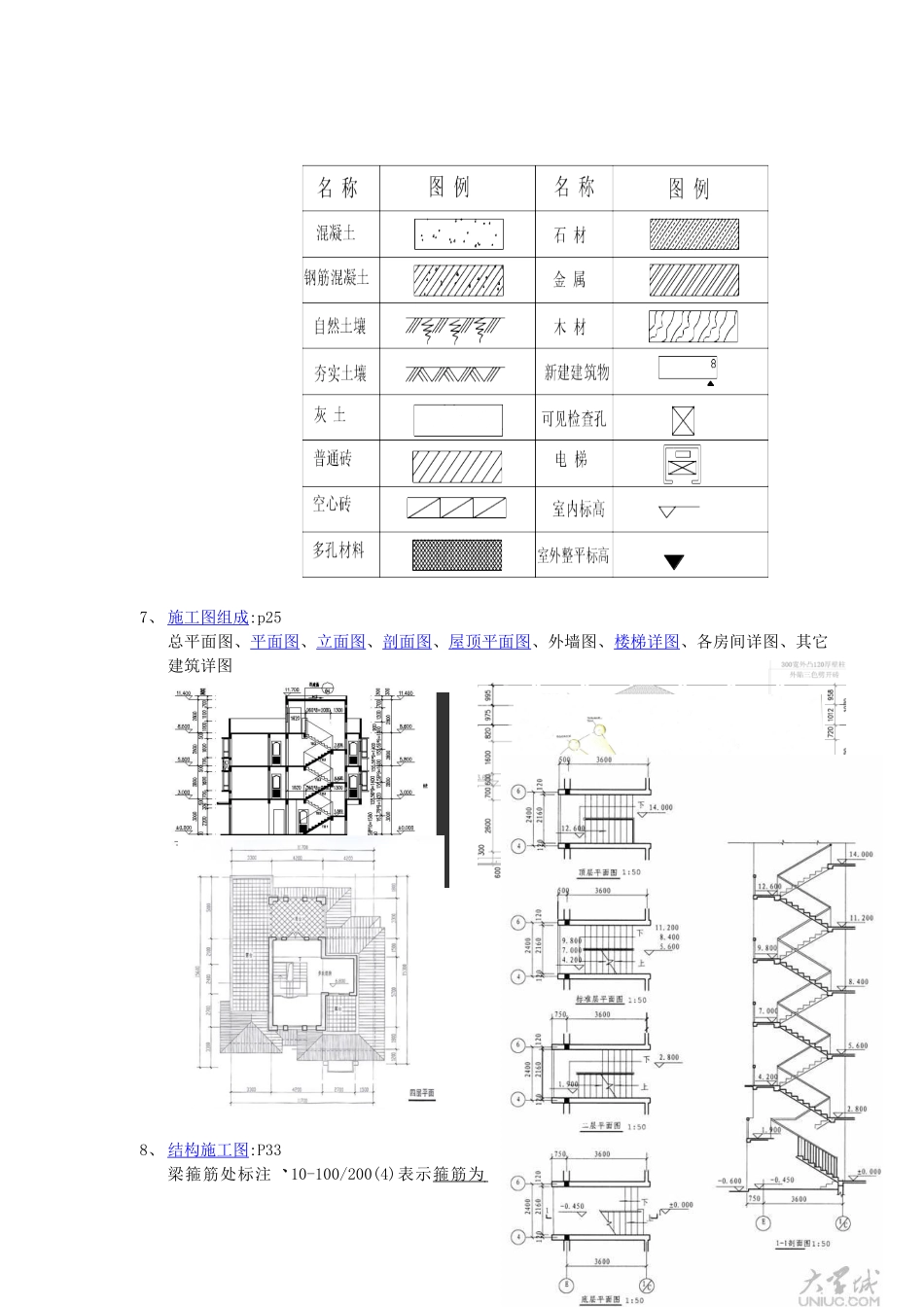

村镇建筑工匠培训讲义一、基本概念:建筑识图(一)、基础知识1、 投影按投影线得性质不 同,分为 中心投影 与 平行投影 两种。P2光源、投影面、正投影、斜投影、三面投影2、 绘制三面投影图得基本法则为长对正、高平齐、宽相等(二)、建筑识图1、 图纸幅面 :尺寸标注 P5、图纸幅面 P8、图线 P9、2、 比例:当采纳 1:1000 得比例绘图时,比例尺上得 1mm 代表实际长度得 1000mm。3、 轴线 P10:开间尺寸就是指两条横向定位轴线得距离,进深尺寸就是指两条纵向定位轴线之间得距离。4、 纵向轴线就是指沿着建筑物 长度方向 得线轴,其序号就是以 大写拉丁字母 标注得。5、 标高:相对标高,绝对高程。1)绝对高程 ( 或称海拔),就是指地面点沿垂线方向至大地水准面得距离。我国在青岛设立验潮站,长期观测与记录黄海海水面得高低变化,取其平均值作为绝对高程得基准面。目前,我国采纳得“1985 年国家高程基准”,就是以 1950年至 1979 年青岛验潮站观测资料确定得黄海平均海水面,作为绝对高程基准面。并在青岛市观象山建立了国家水准原点,其高程为 72、260 米,作为我国高程测量得依据。2)个别地区采纳绝对高程有困难时,也可以假定一个水准面作为高程起算基准面,这个水准面称为假定水准面。相对高程 指地 面点到假定水准面得铅垂距离。3)标高就是一种相对高程,比如房屋建筑中一般把室外地坪作为 0 点,依次得到得相对高程为标高。(不同领域可能有不同要求)建筑标高包含了装饰面得厚度,比如某楼板在结构层上面要做砂浆垫层、贴地砖,建筑标高就包含地砖与垫层得厚度,结构标高仅表示到混凝土楼板上表面得铅垂距离。4)建筑物相对标高得零点用符号 0+00 表示,就是指以首层室内地面高度为零点得标高6、 图例 P137、 施工图组成 :p25总平面图、平面图、立面图、剖面图、屋顶平面图、外墙图、楼梯详图、各房间详图、其它建筑详图8、 结构施工图 :P33梁箍筋处标注10-100/200(4)表示箍筋为 HPB235 级钢筋 , 直径为 10, 加密间距为 100mm, 非加密区间距为 200mm, 均为四肢箍 。P35梁支座纵筋注写 625 4/2 表示上排纵筋为 4 25, 下排纵筋为 2 25 。定位轴线就是确定房屋主要结构或构件位置及其标志尺寸得线。房屋每层得层高就是从本层地面或楼面到相邻上层楼面得垂直高度。房屋基础埋置深度,简称基础埋深就是从室外地坪到基础底面得垂直距离9、 常用建筑构件屋面板得代号就是 WB Wu-屋 Ban-板...
