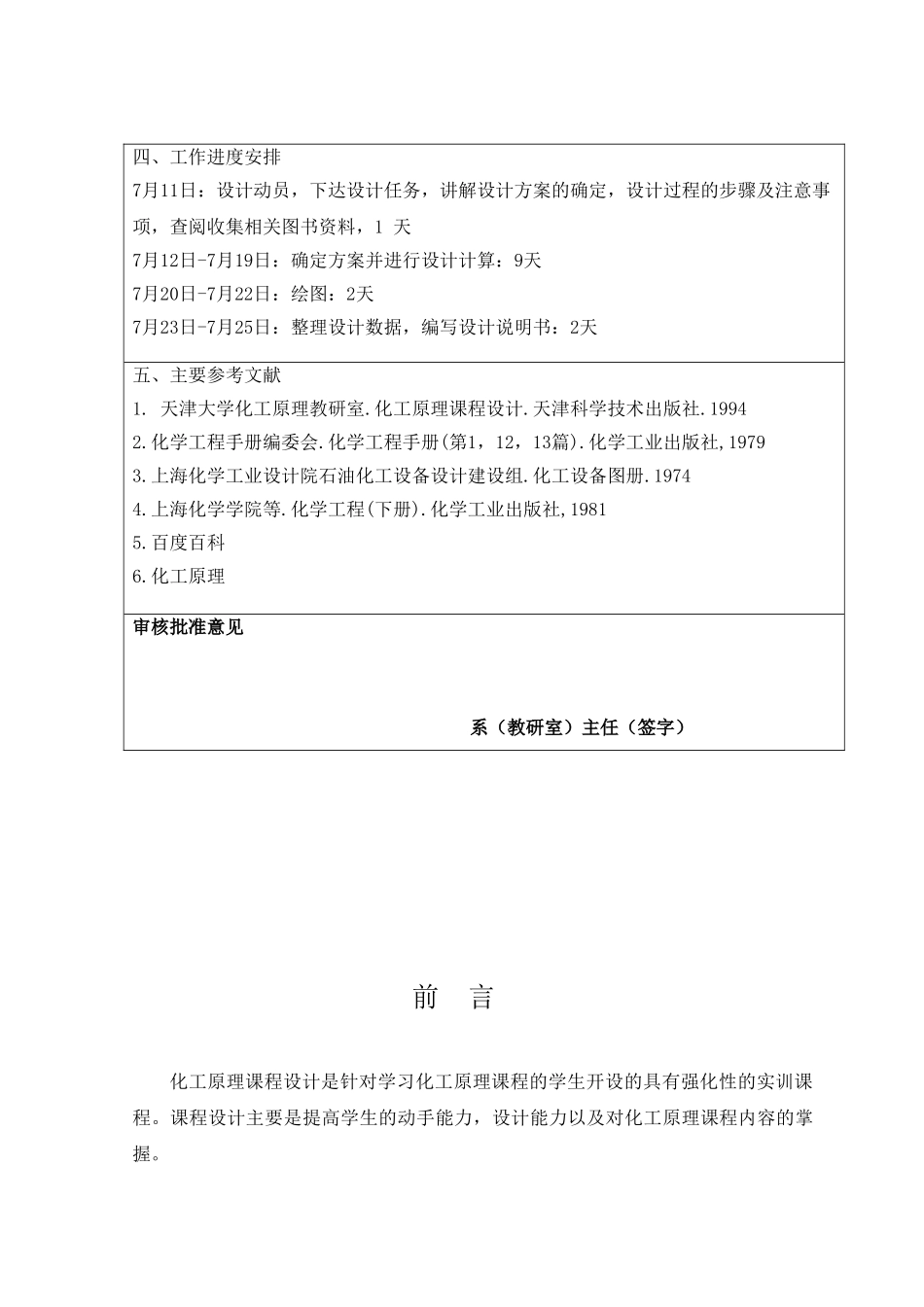

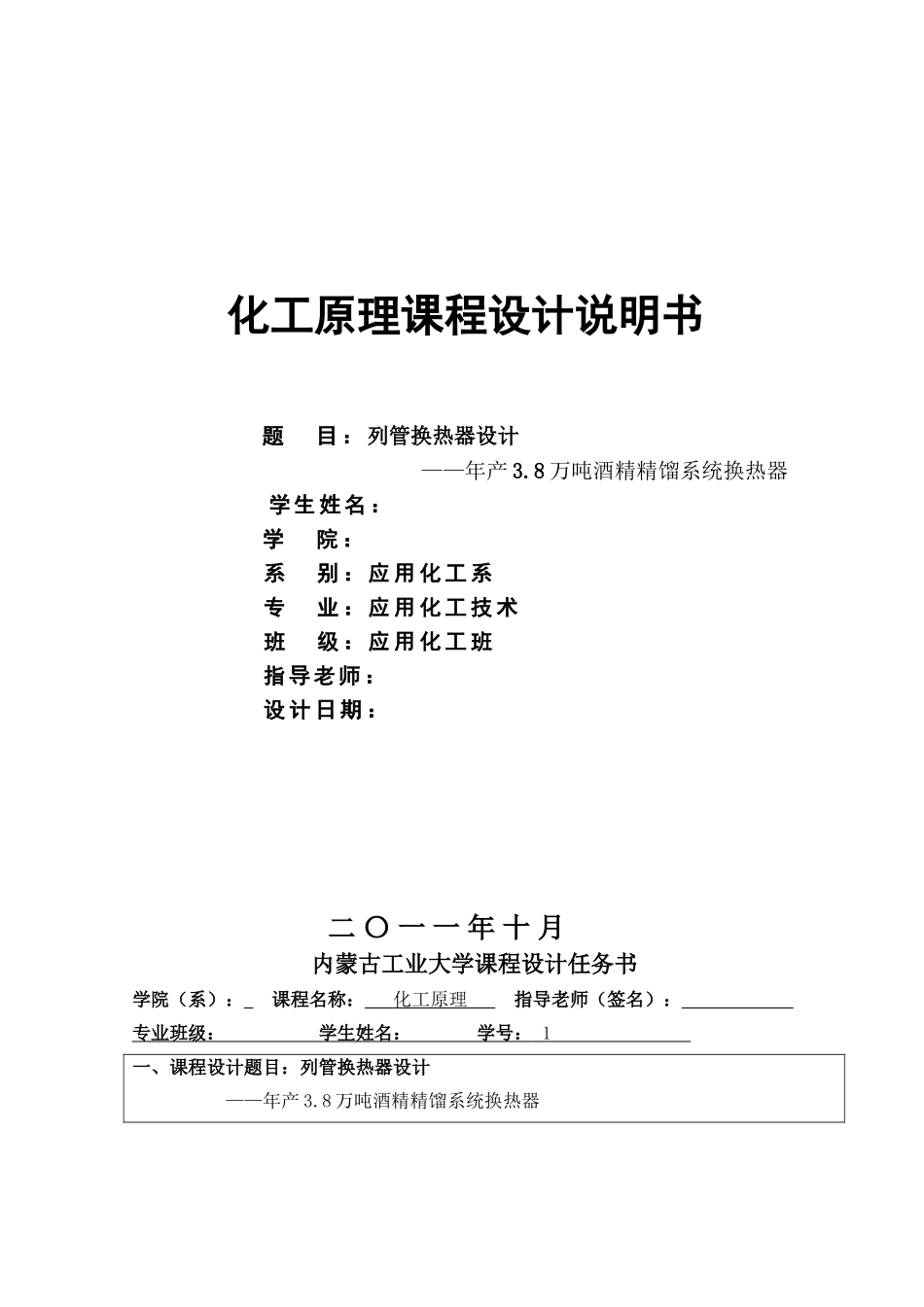

(二 〇 一 一 年 十 月 内蒙古工业大学课程设计任务书学院(系): 课程名称: 化工原理 指导老师(签名): 专业班级: 学生姓名: 学号: 1 一、课程设计题目:列管换热器设计——年产 3.8 万吨酒精精馏系统换热器 化工原理课程设计说明书题 目 : 列管换热器设计 ——年产 3.8 万吨酒精精馏系统换热器学 生 姓 名 :学 院 :系 别 : 应 用 化 工 系专 业 : 应 用 化 工 技 术班 级 : 应 用 化 工 班指 导 老 师 : 设 计 日 期 :二、课程设计的目的课程设计是“化工原理”课程的一个总结性教学环节,是培育学生综合运用本门课程及有关先修课程的基本知识去解决某一设计任务的一次训练,在整个教学计划中它也起着培育学生独立工作能力的重要作用,通过课程设计就以下几个方面要求学生加强锻炼:1. 查阅资料选用公式和搜集数据的能力;2. 树立既考虑技术上的先进性与可行性,又考虑经济上的合理性,并注意到操作时的劳动条件和环境保护的正确设计思想,在这种设计思想指导下去分析和解决实际问题的能力;3. 迅速准确地进行工程计算(包括电算)的能力;4. 用简洁的文字清楚的图表来表达自己设计思想的能力。 三、课程设计的主要内容和要求设计任务及内容:1 确定换热系统的流程方案,绘制流程图;2 为所制定的流程方案配置换热器并选型;3 确定塔顶冷却器和原料预热器的结构尺寸:设计计算换热器的热负荷、传热面积、换热器接管、壳体、管板、封头、隔板及接管等;4 核算总传热系数和流动阻力;5 绘制塔顶产品冷却器的装配图;6 编写课程设计说明书。设计原始数据1 工艺物流(1) 精馏原料: 粗酒精含乙醇 50%,水 50%(质量分率),由 20℃预热至泡点 81.9℃;(2) 塔顶产品: 含乙醇不低于 92 %, 78.3℃蒸汽冷凝为饱和液体回流,产品冷却为35℃液体储存;(3) 塔底残液: 含乙醇不高于 0.5%, 99.3℃冷却为 35℃液体。2 其他参数精馏过程回流比 R=2呼和浩特地区水温 15℃四、工作进度安排 7月11日:设计动员,下达设计任务,讲解设计方案的确定,设计过程的步骤及注意事项,查阅收集相关图书资料,1 天7月12日-7月19日:确定方案并进行设计计算:9天7月20日-7月22日:绘图:2天7月23日-7月25日:整理设计数据,编写设计说明书:2天五、主要参考文献1. 天津大学化工原理教研室.化工原理课程设计.天津科学技术出版社.19942.化学工程手册编委会.化学工程...
