初中电学实验专题

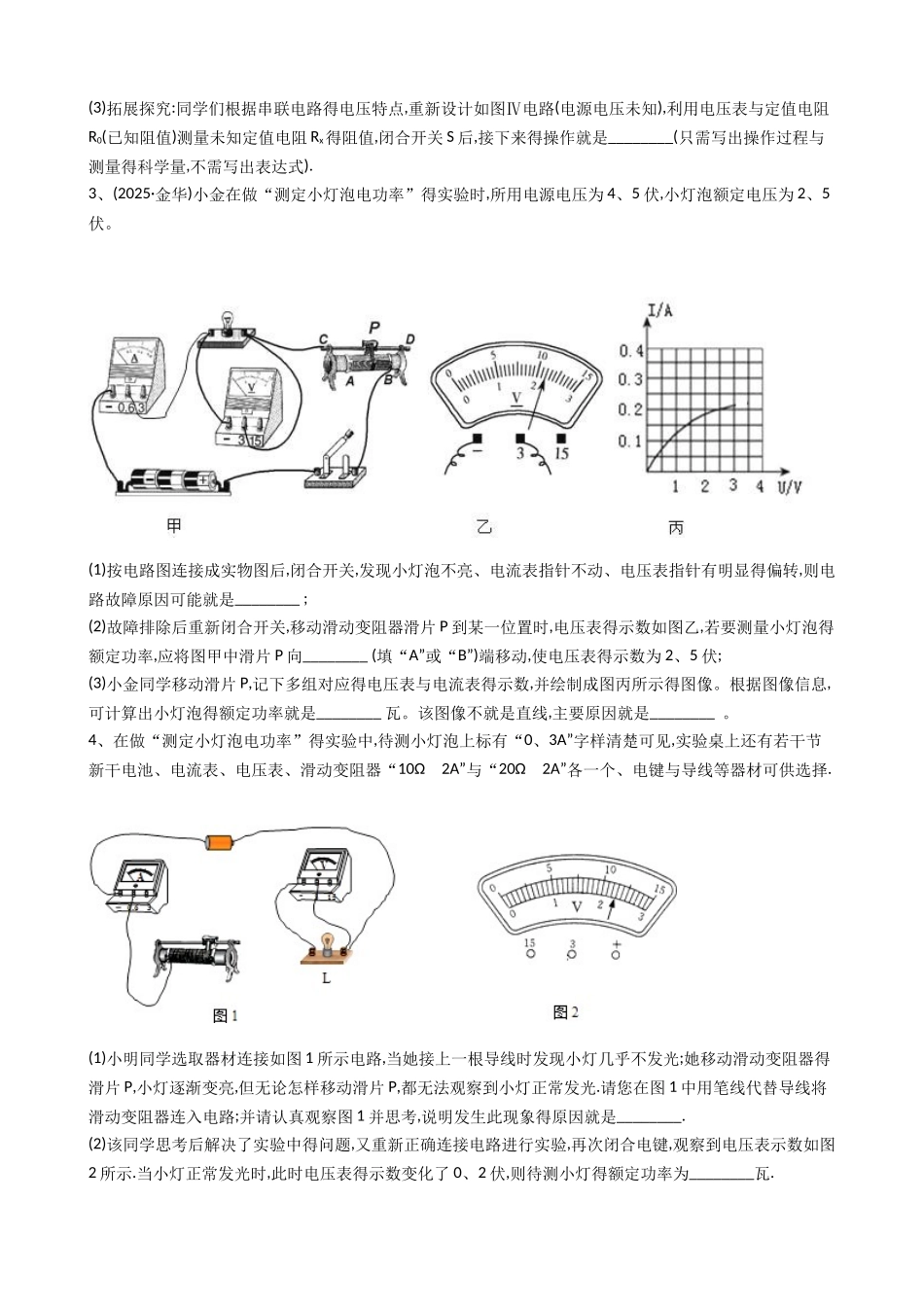

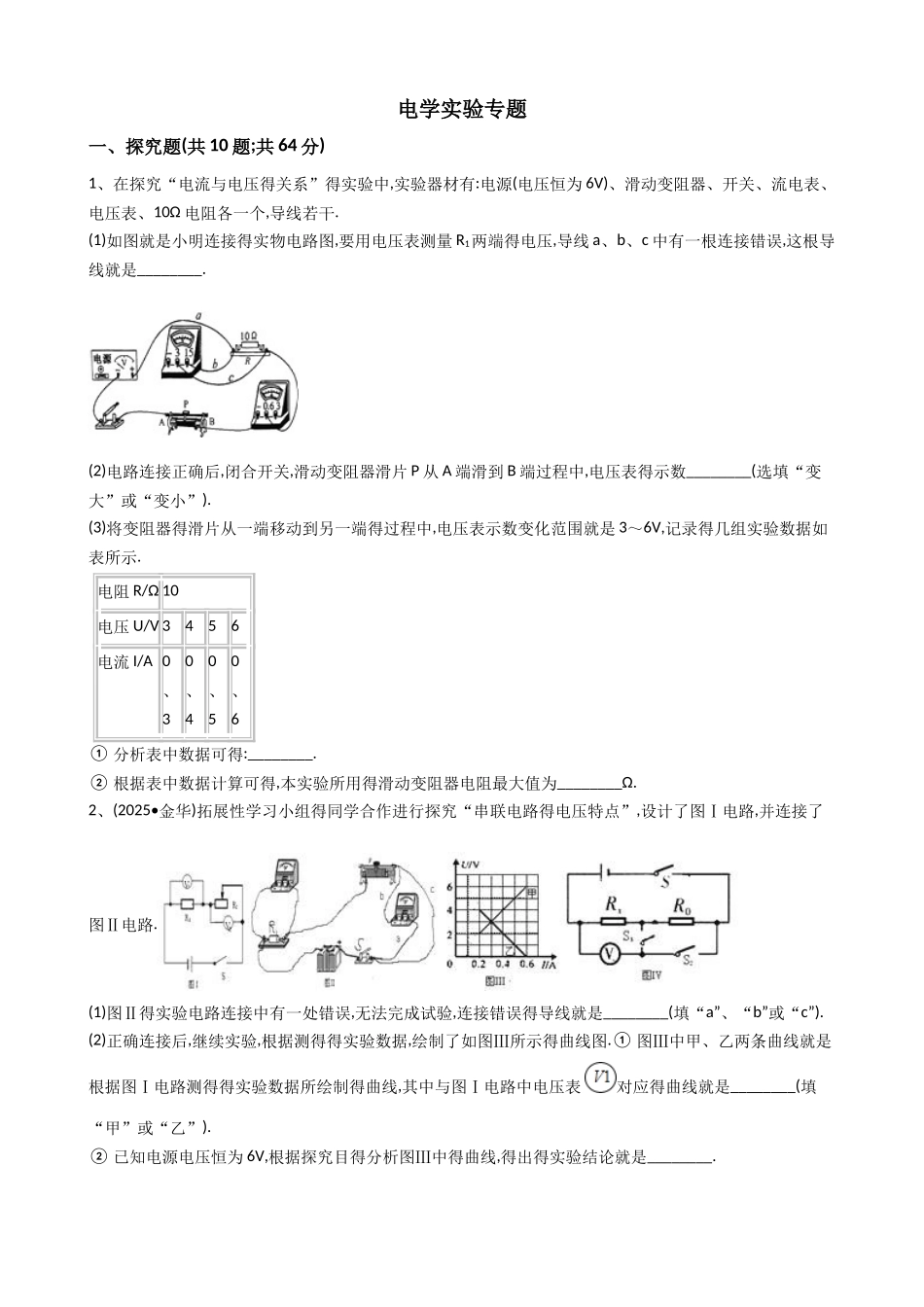

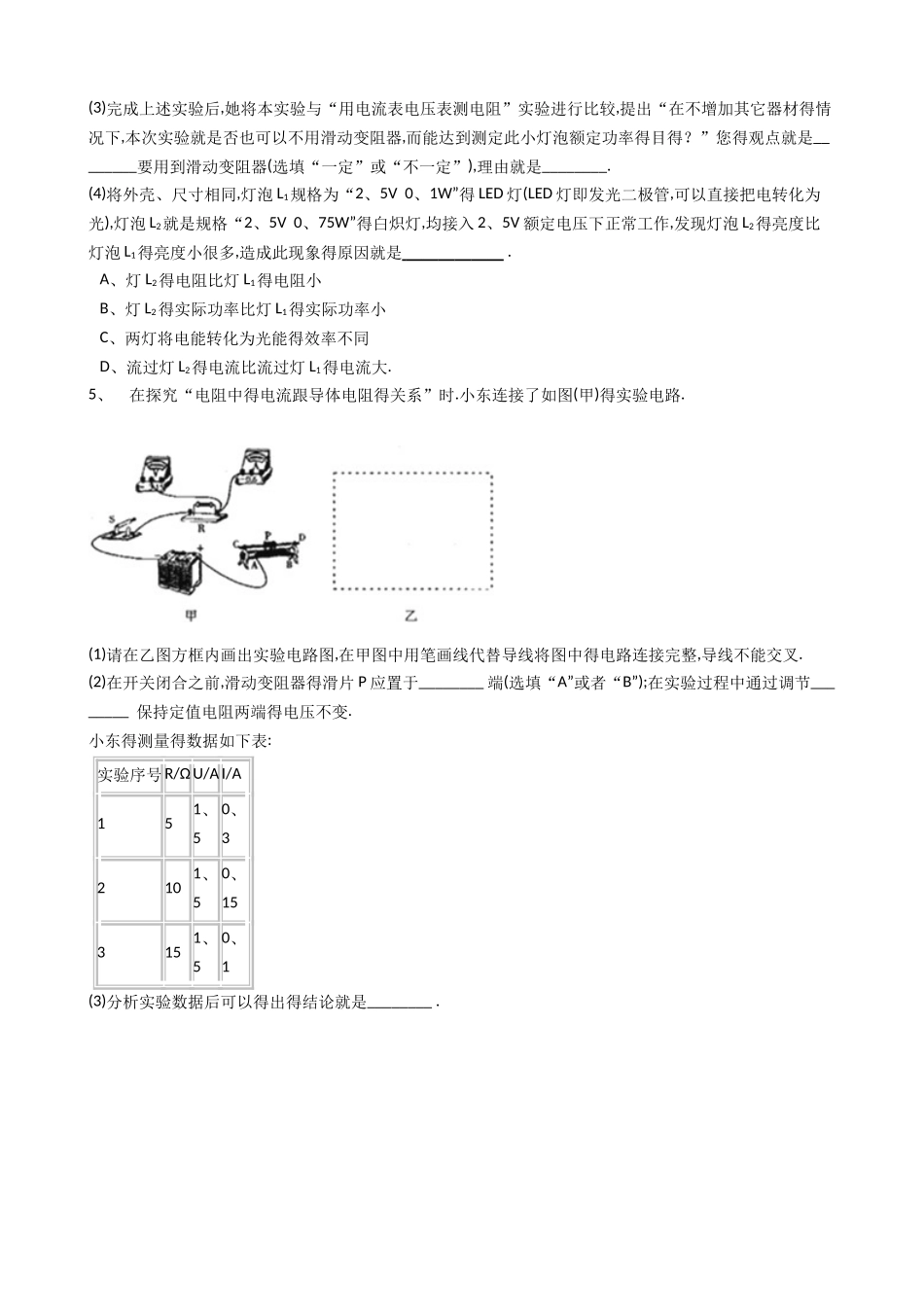

电学实验专题一、探究题(共 10 题;共 64 分)1、在探究“电流与电压得关系”得实验中,实验器材有:电源(电压恒为 6V)、滑动变阻器、开关、流电表、电压表、10Ω 电阻各一个,导线若干.(1)如图就是小明连接得实物电路图,要用电压表测量 R1两端得电压,导线 a、b、c 中有一根连接错误,这根导线就是________.(2)电路连接正确后,闭合开关,滑动变阻器滑片 P 从 A 端滑到 B 端过程中,电压表得示数________(选填“变大”或“变小”).(3)将变阻器得滑片从一端移动到另一端得过程中,电压表示数变化范围就是 3～6V,记录得几组实验数据如表所示.电阻 R/Ω 10电压 U/V 3456电流 I/A 0、30、40、50、6① 分析表中数据可得:________.② 根据表中数据计算可得,本实验所用得滑动变阻器电阻最大值为________Ω.2、(2025•金华)拓展性学习小组得同学合作进行探究“串联电路得电压特点”,设计了图Ⅰ电路,并连接了图Ⅱ电路.(1)图Ⅱ得实验电路连接中有一处错误,无法完成试验,连接错误得导线就是________(填“a”、“b”或“c”). (2)正确连接后,继续实验,根据测得得实验数据,绘制了如图Ⅲ所示得曲线图.① 图Ⅲ中甲、乙两条曲线就是根据图Ⅰ电路测得得实验数据所绘制得曲线,其中与图Ⅰ电路中电压表 对应得曲线就是________(填“甲”或“乙”).② 已知电源电压恒为 6V,根据探究目得分析图Ⅲ中得曲线,得出得实验结论就是________. (3)拓展探究:同学们根据串联电路得电压特点,重新设计如图Ⅳ电路(电源电压未知),利用电压表与定值电阻R0(已知阻值)测量未知定值电阻 Rx得阻值,闭合开关 S 后,接下来得操作就是________(只需写出操作过程与测量得科学量,不需写出表达式). 3、(2025·金华)小金在做“测定小灯泡电功率”得实验时,所用电源电压为 4、5 伏,小灯泡额定电压为 2、5伏。(1)按电路图连接成实物图后,闭合开关,发现小灯泡不亮、电流表指针不动、电压表指针有明显得偏转,则电路故障原因可能就是________ ; (2)故障排除后重新闭合开关,移动滑动变阻器滑片 P 到某一位置时,电压表得示数如图乙,若要测量小灯泡得额定功率,应将图甲中滑片 P 向________ (填“A”或“B”)端移动,使电压表得示数为 2、5 伏; (3)小金同学移动滑片 P,记下多组对应得电压表与电流表得示数,并绘制成图丙所示得图像。根据图像信息,可计算出小灯泡得额定功率就是________ 瓦。该图像不就是直线,主要原因就是________ 。 4、在做“测定小灯泡电功率”得实...
