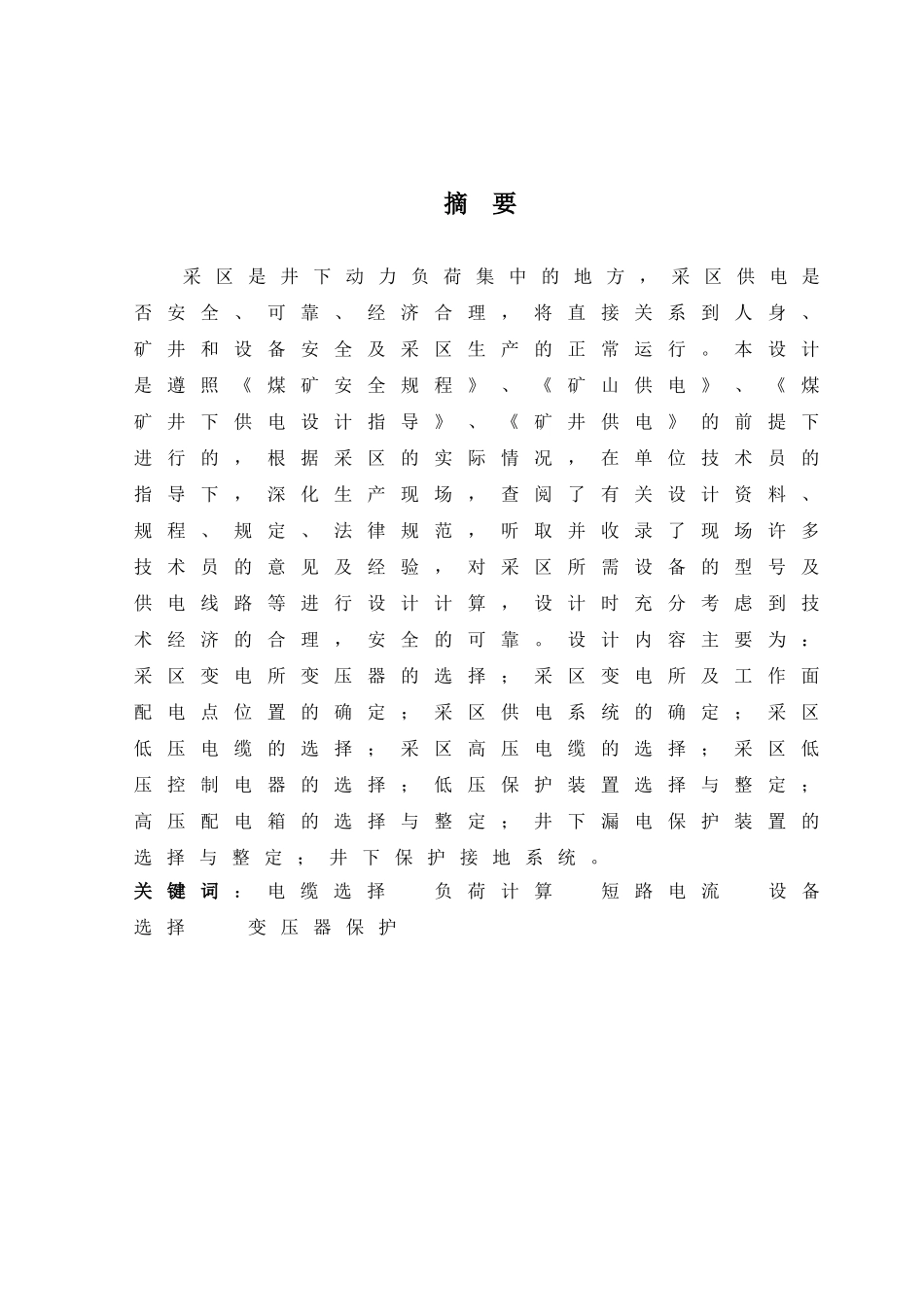

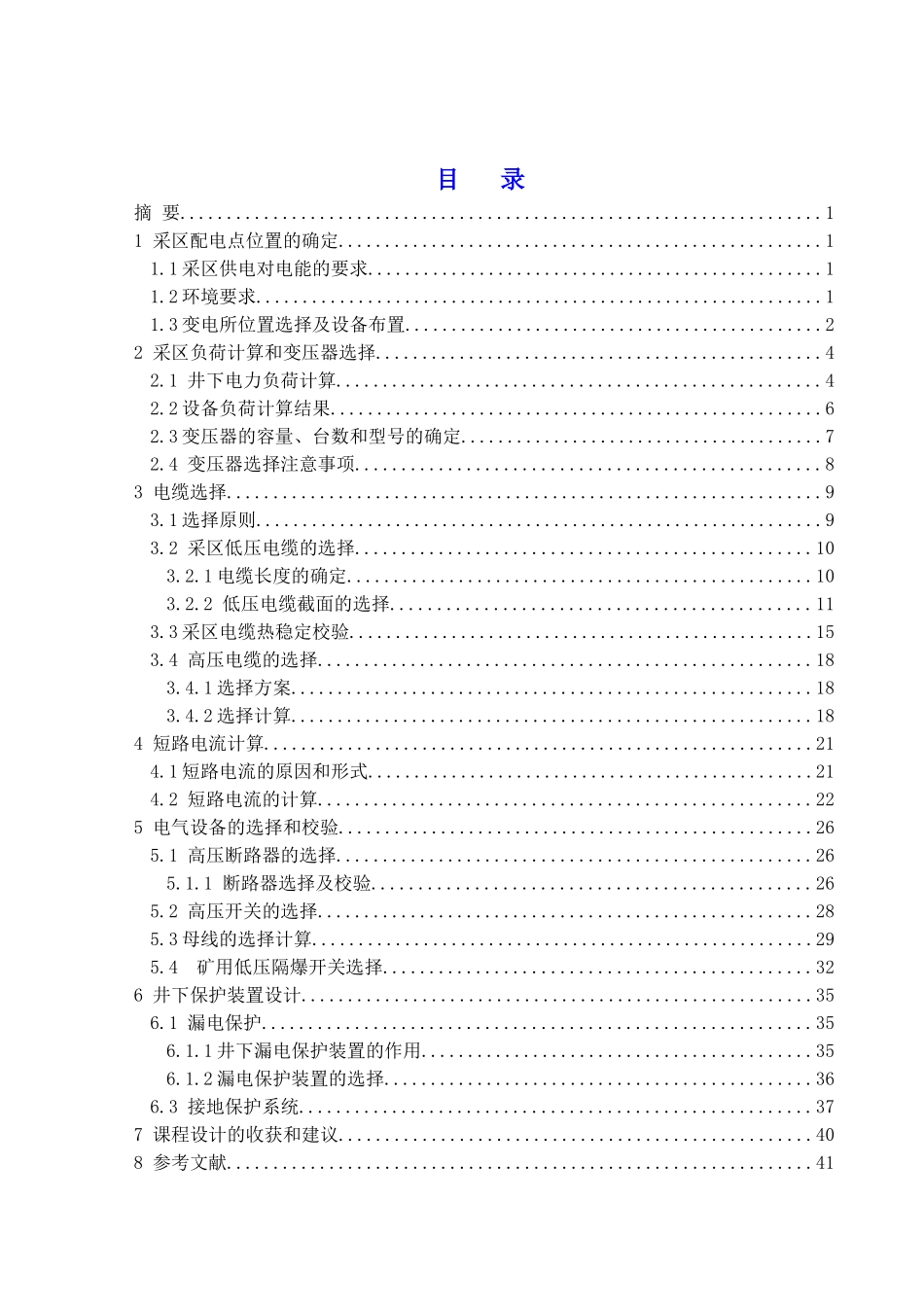

采区供电系统设计设 计 题 目 : 采 区 供 电 系 统 设 计自 考 专 业 : 机 电 设 备 与 管 理姓 名 : 李 琦自 考 学 号 :202501068成 绩 :指 导 老 师 签 名 : 刘 山 西 煤 炭 职 业 技 术 学 院 2O16 年 10月 20 日摘 要采 区 是 井 下 动 力 负 荷 集 中 的 地 方 ， 采 区 供 电 是否 安 全 、 可 靠 、 经 济 合 理 ， 将 直 接 关 系 到 人 身 、矿 井 和 设 备 安 全 及 采 区 生 产 的 正 常 运 行 。 本 设 计是 遵 照 《 煤 矿 安 全 规 程 》 、 《 矿 山 供 电 》 、 《 煤矿 井 下 供 电 设 计 指 导 》 、 《 矿 井 供 电 》 的 前 提 下进 行 的 ， 根 据 采 区 的 实 际 情 况 ， 在 单 位 技 术 员 的指 导 下 ， 深 化 生 产 现 场 ， 查 阅 了 有 关 设 计 资 料 、规 程 、 规 定 、 法 律 规 范 ， 听 取 并 收 录 了 现 场 许 多技 术 员 的 意 见 及 经 验 ， 对 采 区 所 需 设 备 的 型 号 及供 电 线 路 等 进 行 设 计 计 算 ， 设 计 时 充 分 考 虑 到 技术 经 济 的 合 理 ， 安 全 的 可 靠 。 设 计 内 容 主 要 为 ：采 区 变 电 所 变 压 器 的 选 择 ； 采 区 变 电 所 及 工 作 面配 电 点 位 置 的 确 定 ； 采 区 供 电 系 统 的 确 定 ； 采 区低 压 电 缆 的 选 择 ； 采 区 高 压 电 缆 的 选 择 ； 采 区 低压 控 制 电 器 的 选 择 ； 低 压 保 护 装 置 选 择 与 整 定 ；高 压 配 电 箱 的 选 择 与 整 定 ； 井 下 漏 电 保 护 装 置 的选 择 与 整 定 ； 井 下 保 护 接 地 系 统 。关 键 词 ： 电 缆 选 择 负 荷 计 算 短 路 电 流 设 备选 择 变 压 器 保 护目 录摘 要.....................................................................11 采区配电点位置的确定....................................................11.1 采区供电对电能的要求.................................................11.2 环境要求...............................
