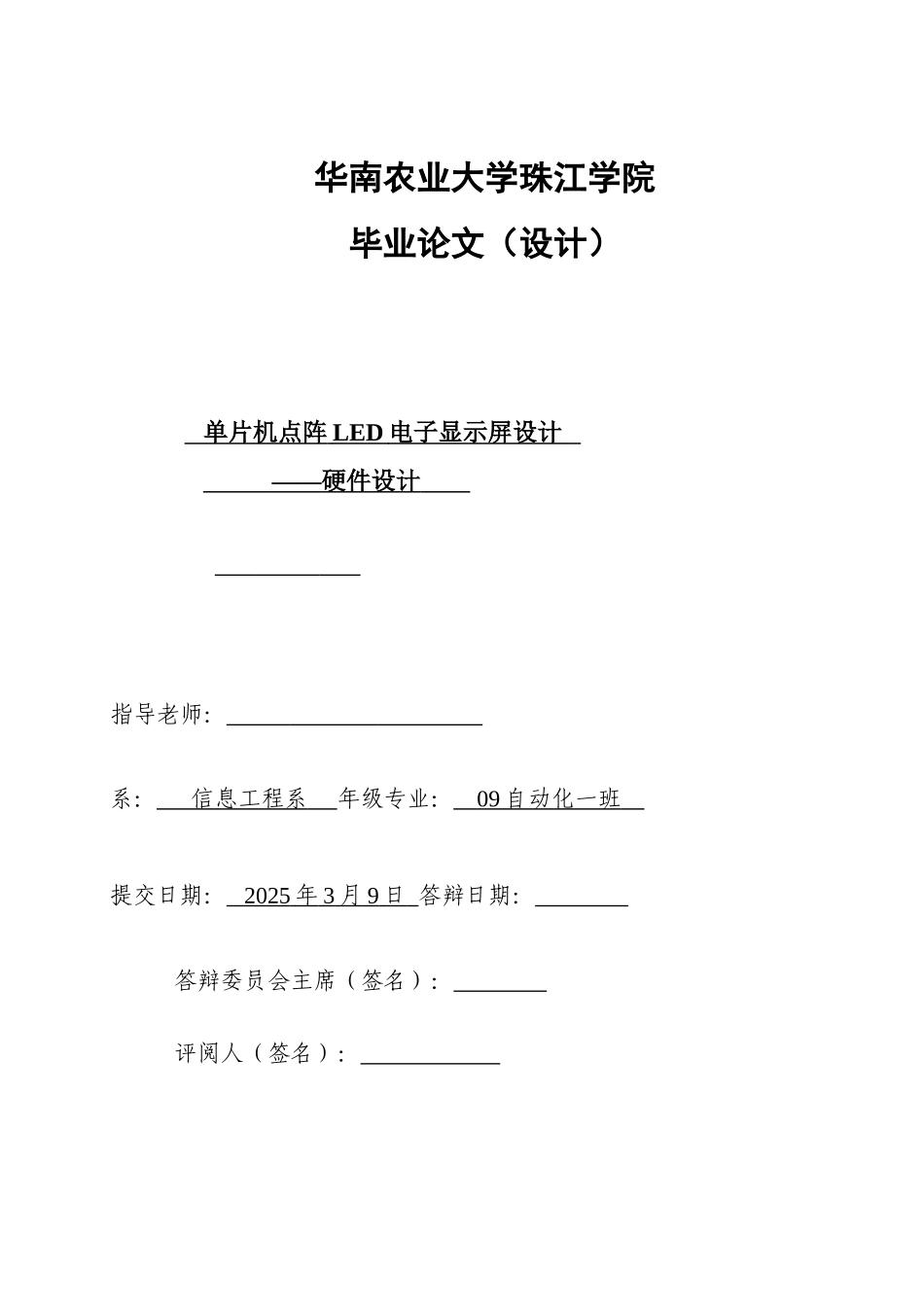

华南农业大学珠江学院毕业论文（设计） 单片机点阵 LED 电子显示屏设计 —— 硬件设计 指导老师： 系： 信息工程系 年级专业： 09 自动化一班 提交日期： 2025 年 3 月 9 日 答辩日期： 答辩委员会主席（签名）： 评阅人（签名）： 年 月 日摘 要在大型商场、车站、码头、地铁站以及各类办事窗口等越来越多的场所需要用 LED 点阵显示图形和汉字。LED 行业已成为一个快速进展的新兴产业，市场空间巨大，前景宽阔。本文介绍了一款以单片机STC89C52RC 为制器的 LED 点阵显示屏系统的设计。该系统可实现中英文字的显示和动态特效显示。系统以 STC89C52RC 单片机控制，由显示驱动模块驱动一个 16×16 分辨率的 LED 点阵显示屏的扫描显示。关键字：单片机；LED 点阵显示Abstract Nowadays, more and more places need to use LED dot matrix to display Chinese characters and graphics, such as the large shopping malls, railway statI/Ons, docks, subway statI/Ons , varI/Ous kinds of service window and so on . LED industry has become a new and rapidly developing industry with a huge market space and foreground capacI/Ous.This paper introduces a design of the LED lattice display system base on MCU STC89C52RC. The system can display in both Chinese and English characters of the show and from top to bottom and move around the magic show. STC89C52RC receives control commands from PC and shows the code. Driver module drives a 16×16-resolutI/On LED lattice LED’s panel display scan showed. Key words: MCU; lattice LED’s panel display 设计说明单片机点阵 LED 电子显示屏设计是在指导老师给出的任务书并在其指导下完成的。设计任务主要是以 52 系列单片机为核心设计一个能显示 4 个 16×16 点阵图文 LED 显示屏，能左移显示“欢迎华南农业大学罗××教授来校讲学”。该单片机点阵 LED 电子显示屏设计系统主要硬件和软件组成，本人负责硬件系统设计及软硬的联合调试，其有以下几点基本要求：（1）硬件电路的设计（包含元器件的选择）。（2）PCB 设计与元件装配。针对上述要求，经过考虑，我们构思出具有自身特色...
