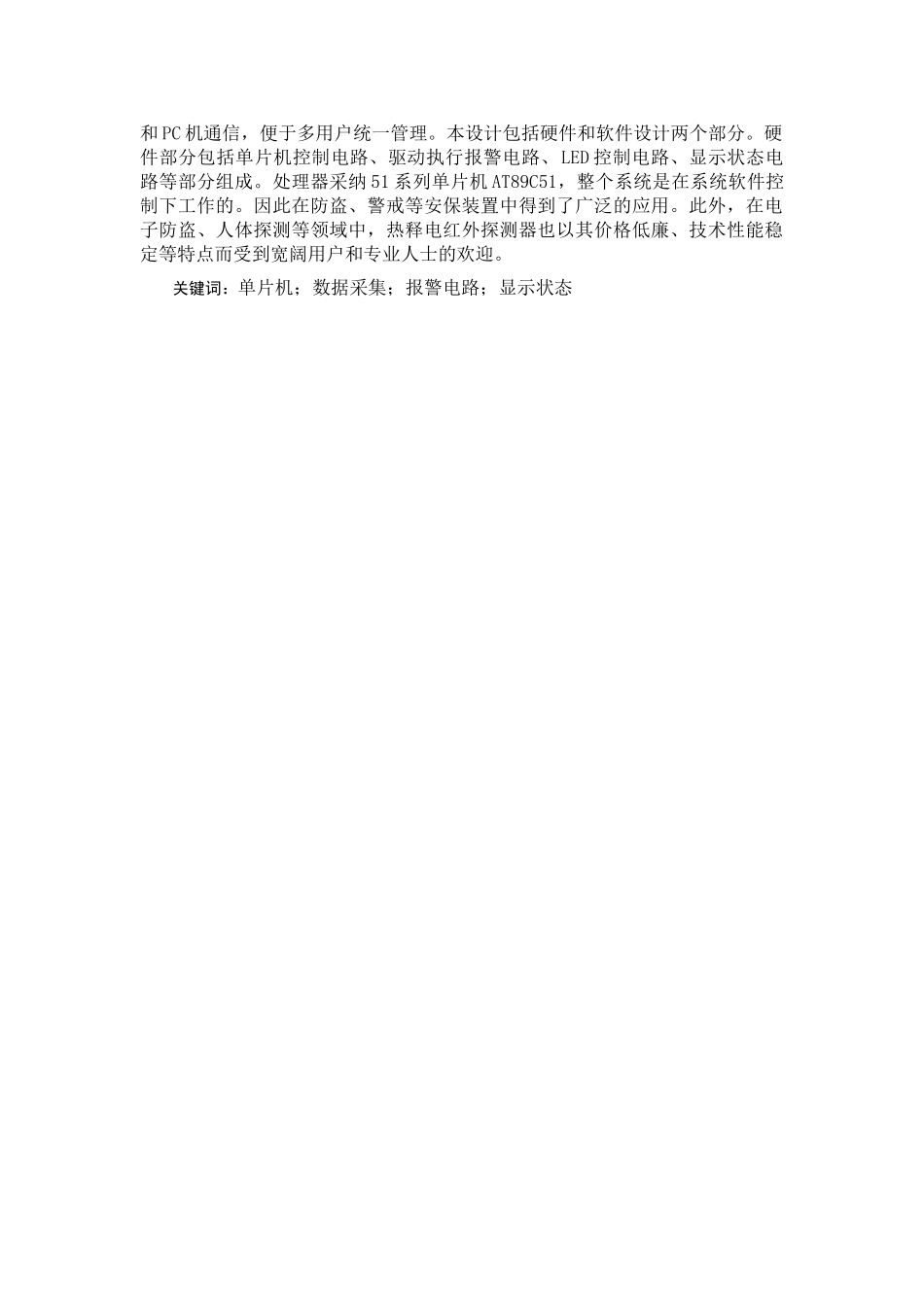

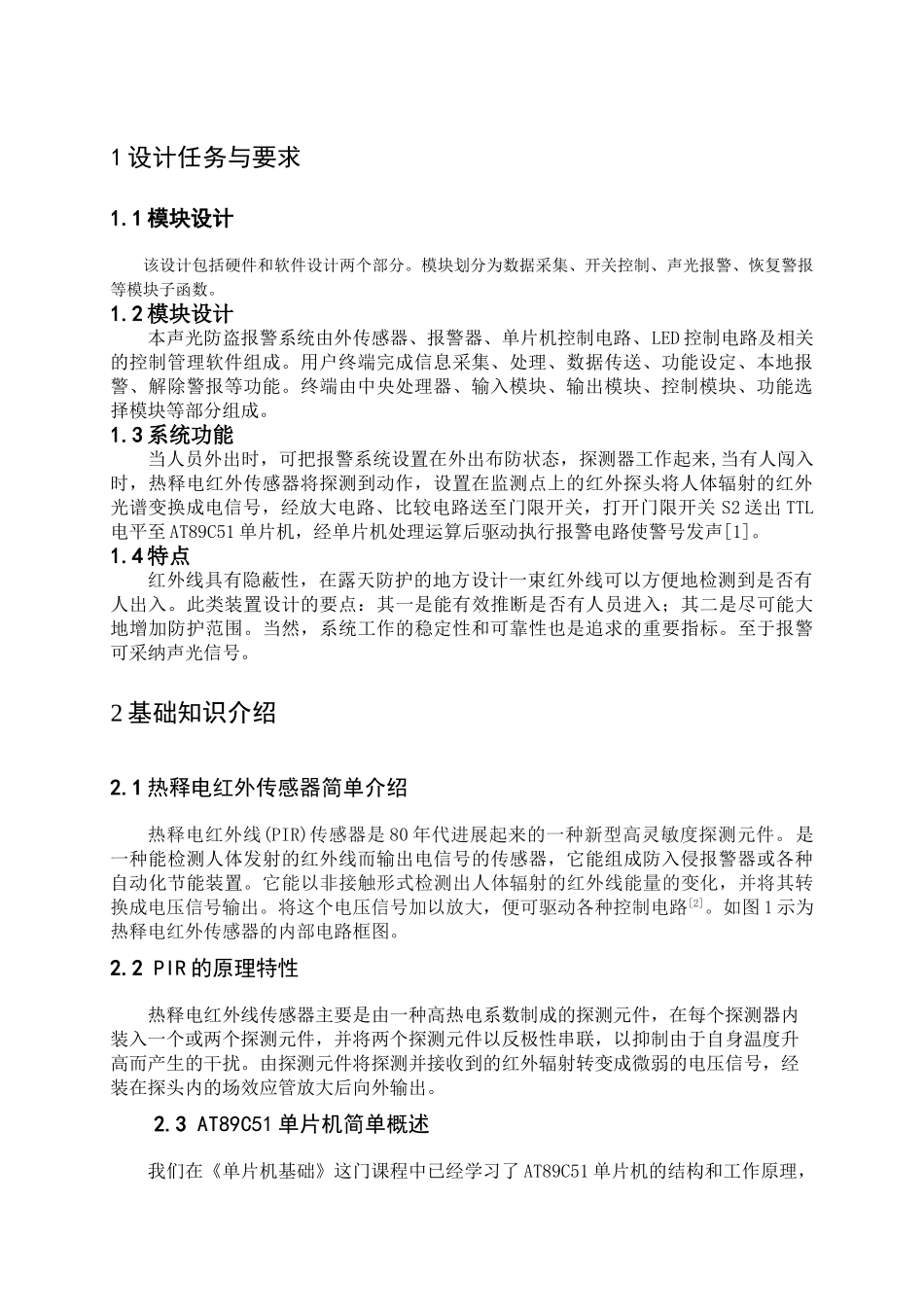

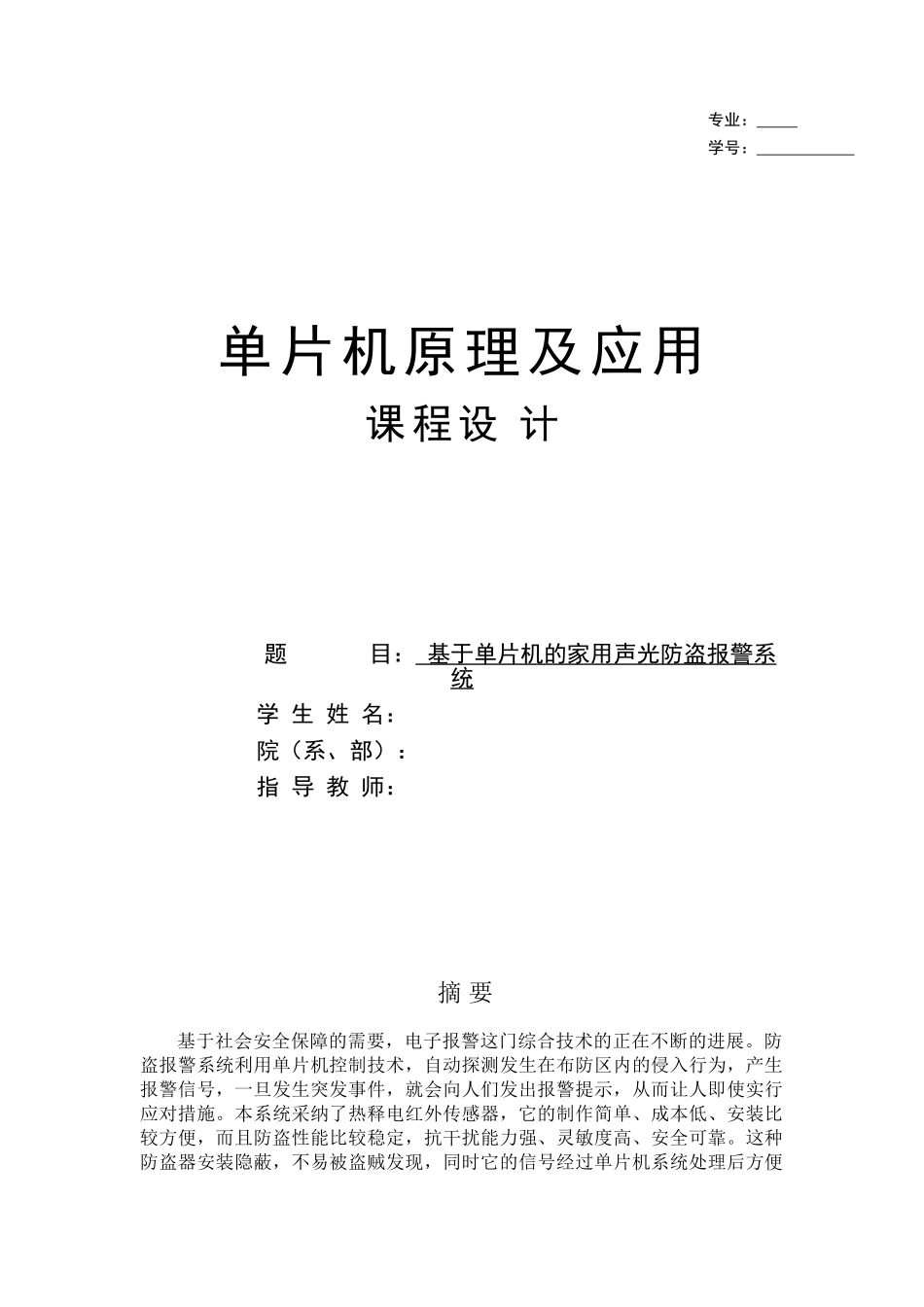

单片机原理及应用课 程 设 计题 目： 基于单片机的家用声光防盗报警系统学 生 姓 名： 院（系、部）： 指 导 教 师： 摘 要基于社会安全保障的需要，电子报警这门综合技术的正在不断的进展。防盗报警系统利用单片机控制技术，自动探测发生在布防区内的侵入行为，产生报警信号，一旦发生突发事件，就会向人们发出报警提示，从而让人即使实行应对措施。本系统采纳了热释电红外传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。这种防盗器安装隐蔽，不易被盗贼发现，同时它的信号经过单片机系统处理后方便专业： 学号： 和 PC 机通信，便于多用户统一管理。本设计包括硬件和软件设计两个部分。硬件部分包括单片机控制电路、驱动执行报警电路、LED 控制电路、显示状态电路等部分组成。处理器采纳 51 系列单片机 AT89C51，整个系统是在系统软件控制下工作的。因此在防盗、警戒等安保装置中得到了广泛的应用。此外，在电子防盗、人体探测等领域中，热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到宽阔用户和专业人士的欢迎。关键词：单片机；数据采集；报警电路；显示状态1 设计任务与要求1.1 模块设计该设计包括硬件和软件设计两个部分。模块划分为数据采集、开关控制、声光报警、恢复警报等模块子函数。1.2 模块设计本声光防盗报警系统由外传感器、报警器、单片机控制电路、LED 控制电路及相关的控制管理软件组成。用户终端完成信息采集、处理、数据传送、功能设定、本地报警、解除警报等功能。终端由中央处理器、输入模块、输出模块、控制模块、功能选择模块等部分组成。1.3 系统功能当人员外出时，可把报警系统设置在外出布防状态，探测器工作起来,当有人闯入时，热释电红外传感器将探测到动作，设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，经放大电路、比较电路送至门限开关，打开门限开关 S2 送出 TTL 电平至 AT89C51 单片机，经单片机处理运算后驱动执行报警电路使警号发声[1]。1.4 特点红外线具有隐蔽性，在露天防护的地方设计一束红外线可以方便地检测到是否有人出入。此类装置设计的要点：其一是能有效推断是否有人员进入；其二是尽可能大地增加防护范围。当然，系统工作的稳定性和可靠性也是追求的重要指标。至于报警可采纳声光信号。2 基础知识介绍2.1 热释电红外传感器简单介绍热释电红外线(PIR)传感器是 80 年代...
