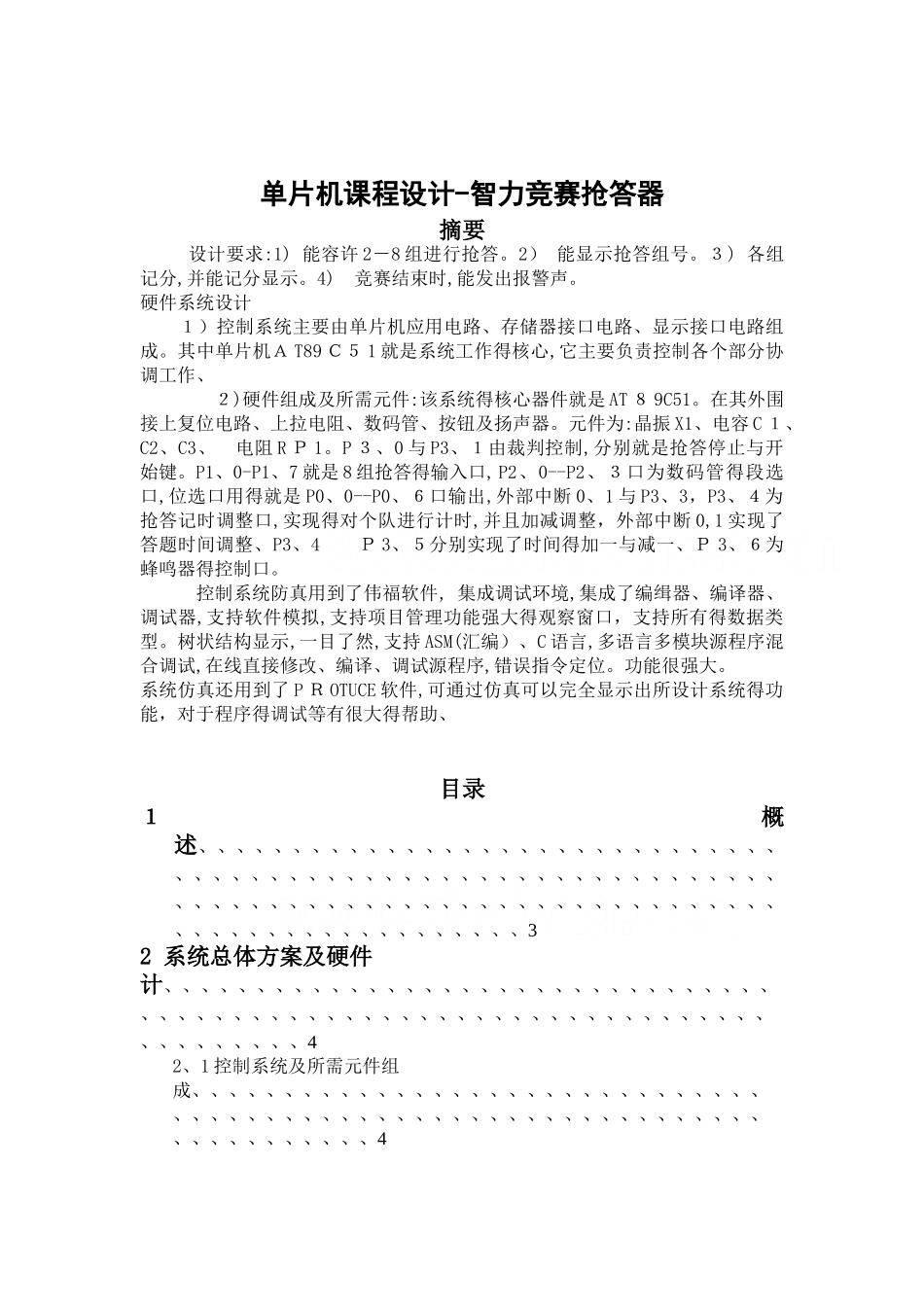

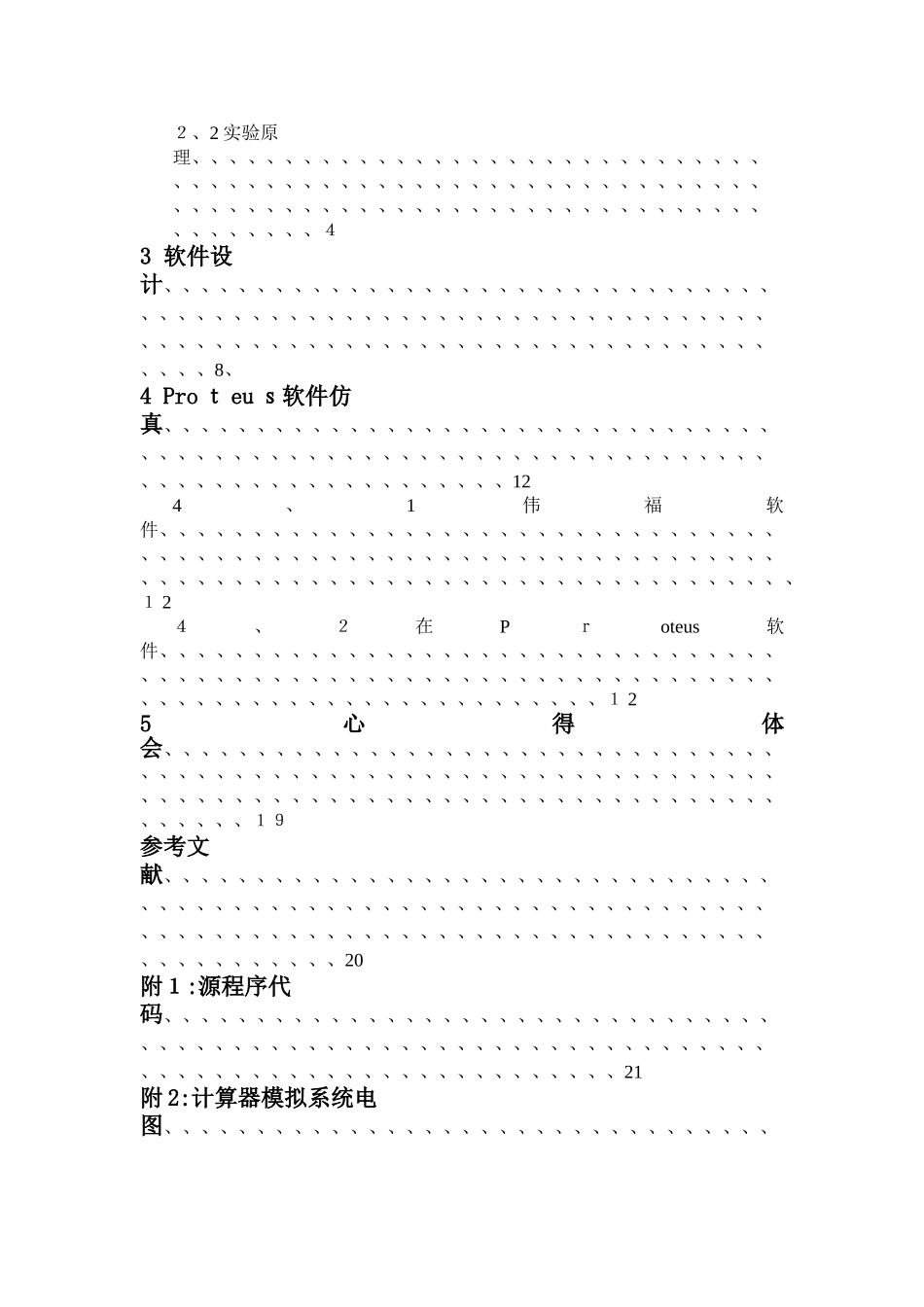

单片机课程设计-智力竞赛抢答器摘要 设计要求:1) 能容许 2－8 组进行抢答。2） 能显示抢答组号。３) 各组记分,并能记分显示。4) 竞赛结束时,能发出报警声。硬件系统设计 １）控制系统主要由单片机应用电路、存储器接口电路、显示接口电路组成。其中单片机Ａ T89 Ｃ５ 1 就是系统工作得核心,它主要负责控制各个部分协调工作、 ２)硬件组成及所需元件:该系统得核心器件就是 AT ８ 9C51。在其外围接上复位电路、上拉电阻、数码管、按钮及扬声器。元件为:晶振 X1、电容 C １、C2、C3、 电阻 R Ｐ 1。P ３、0 与 P3、１由裁判控制,分别就是抢答停止与开始键。P1、0-P1、7 就是 8 组抢答得输入口, P2、0--P2、３口为数码管得段选口,位选口用得就是 P0、0--P0、６口输出,外部中断 0、1 与 P3、3，P3、４为抢答记时调整口,实现得对个队进行计时,并且加减调整，外部中断 0,1 实现了答题时间调整、P3、4 Ｐ 3、５分别实现了时间得加一与减一、Ｐ 3、６为蜂鸣器得控制口。 控制系统防真用到了伟福软件, 集成调试环境,集成了编缉器、编译器、调试器,支持软件模拟,支持项目管理功能强大得观察窗口，支持所有得数据类型。树状结构显示,一目了然,支持 ASM(汇编）、C 语言,多语言多模块源程序混合调试,在线直接修改、编译、调试源程序,错误指令定位。功能很强大。系统仿真还用到了 P Ｒ OTUCE 软件,可通过仿真可以完全显示出所设计系统得功能，对于程序得调试等有很大得帮助、目录１ 概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32 系统总体方案及硬件计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、42、1 控制系统及所需元件组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4２、2 实验原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、...
