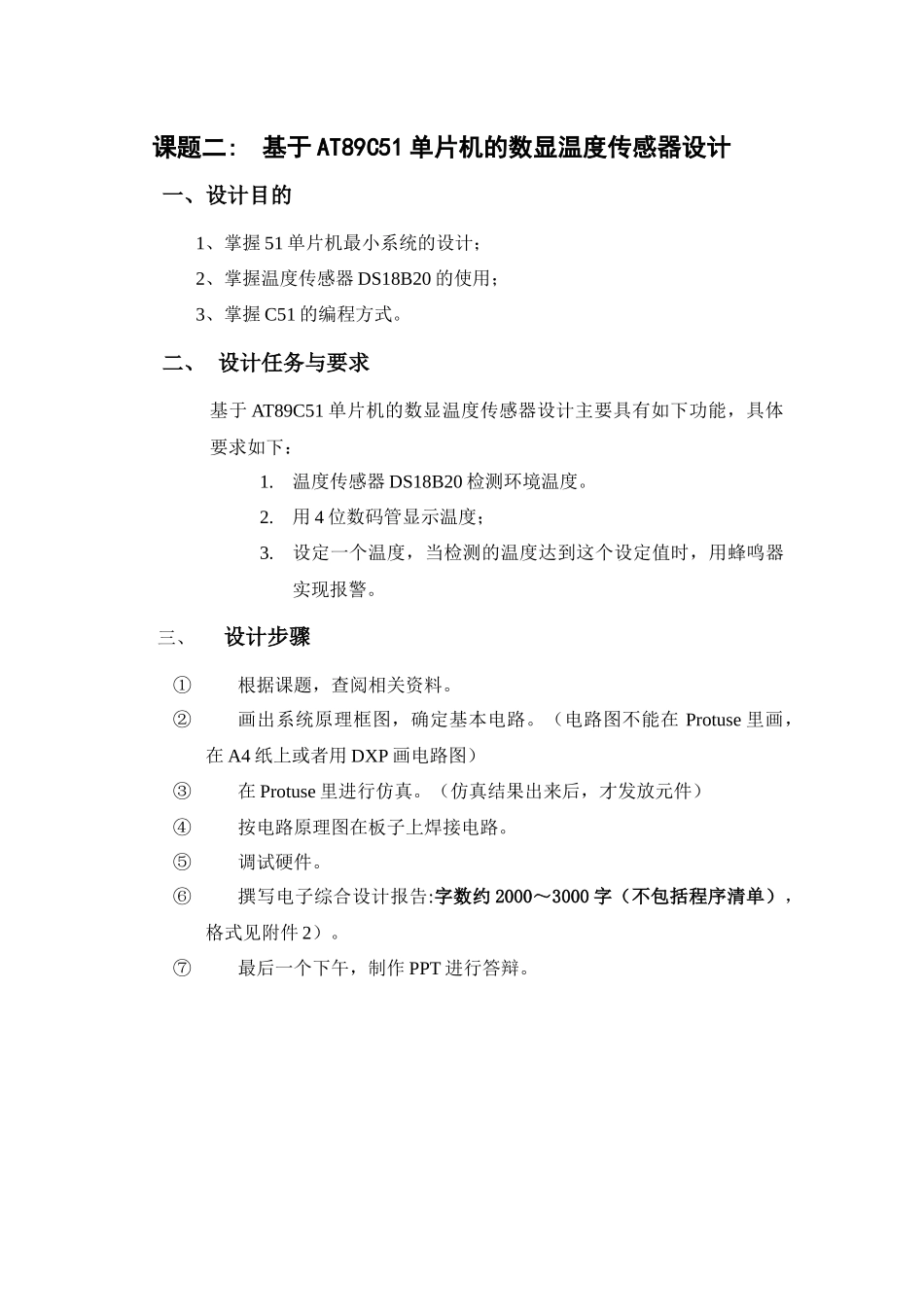

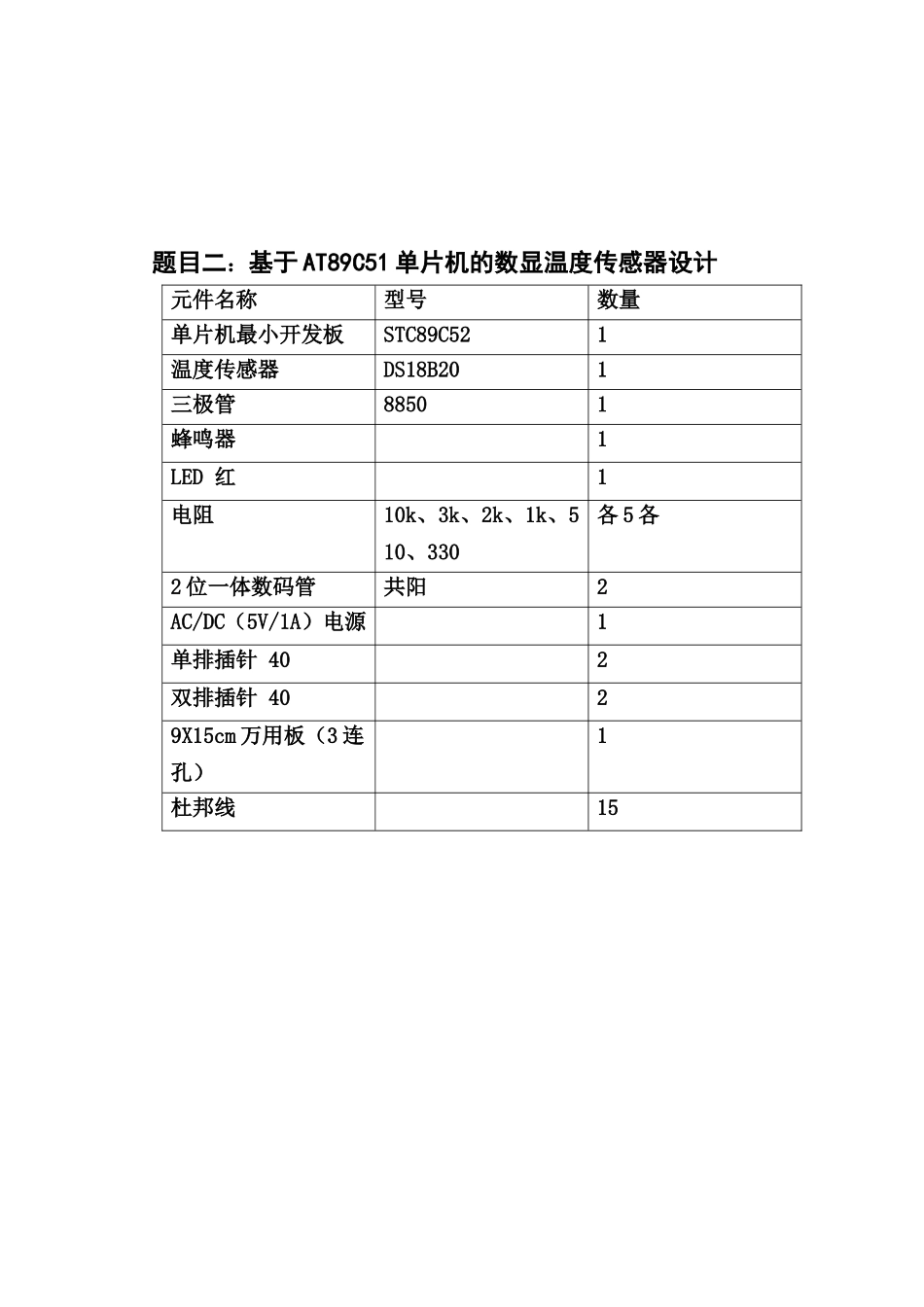

课题二: 基于 AT89C51 单片机的数显温度传感器设计一、设计目的1、掌握 51 单片机最小系统的设计；2、掌握温度传感器 DS18B20 的使用；3、掌握 C51 的编程方式。二、 设计任务与要求基于 AT89C51 单片机的数显温度传感器设计主要具有如下功能，具体要求如下：1.温度传感器 DS18B20 检测环境温度。2.用 4 位数码管显示温度；3.设定一个温度，当检测的温度达到这个设定值时，用蜂鸣器实现报警。三、 设计步骤① 根据课题，查阅相关资料。② 画出系统原理框图，确定基本电路。（电路图不能在 Protuse 里画，在 A4 纸上或者用 DXP 画电路图）③ 在 Protuse 里进行仿真。（仿真结果出来后，才发放元件）④ 按电路原理图在板子上焊接电路。⑤ 调试硬件。⑥ 撰写电子综合设计报告:字数约 2000～3000 字（不包括程序清单），格式见附件 2）。⑦ 最后一个下午，制作 PPT 进行答辩。题目二：基于 AT89C51 单片机的数显温度传感器设计元件名称型号数量单片机最小开发板STC89C521温度传感器DS18B201三极管88501蜂鸣器1LED 红1电阻10k、3k、2k、1k、510、330各 5 各2 位一体数码管共阳2AC/DC（5V/1A）电源1单排插针 402双排插针 4029X15cm 万用板（3 连孔）1杜邦线15单片机课程设计课 题： 基于单片机的数显温度传感器专 业： 机械电子工程班 级： 1405 班学 号： 姓 名： 指导老师： 设计日期： 2025 年 12 月 19 日 基于 AT89C51 单片机的数显温度传感器设计报告一、设计目的作用本设计是一款简单有用的小型数字温度计，所采纳的主要元件有传感器DS18B20，单片机 AT89C52，四位共阴极数码管一个，电容电阻若干。DS18B20支持“一线总线”接口，测量温度范围-55°℃ —— +125°℃。在-10℃ —— +85°℃范围内,精度为±0.5°℃。18B20 的精度较差，为± 2°℃ 。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。本次数字温度计的设计共分为五部分，主控制器，LED 显示部分，传感器部分，复位部分，按键设置部分，时钟电路。主控 制器即单片机部分，用于存储程序和控制电路；LED 显示部分是指四位共阴极数码管，用来显示温度；传感器部分，即温度传感器，用来采集温度，进行温度转换；复位部分，即复位电路，按键部分用来设置上下限报警温度。测量的总过程是，传感...
