卷连门注塑模设计本科学位论文VIP专享

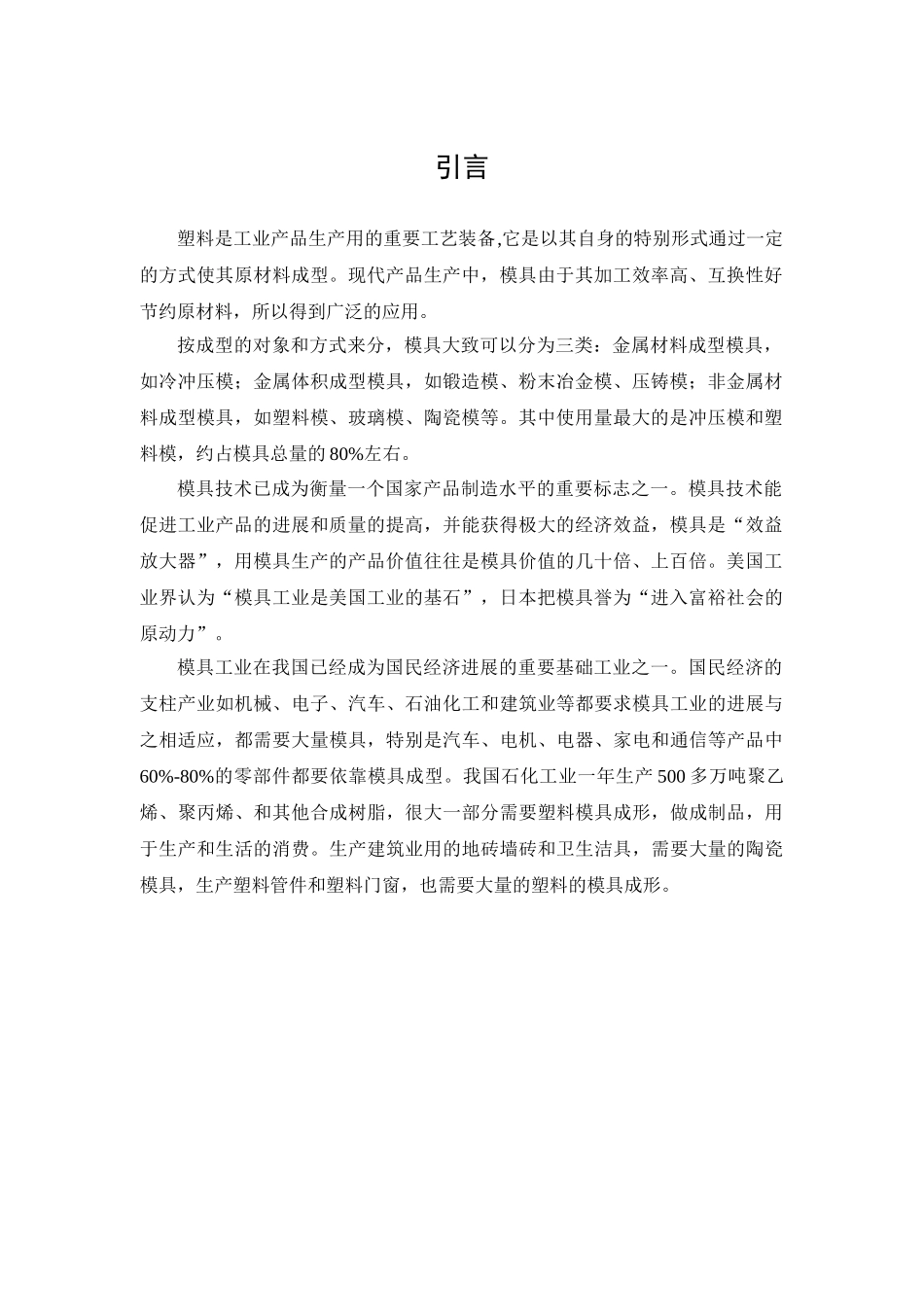

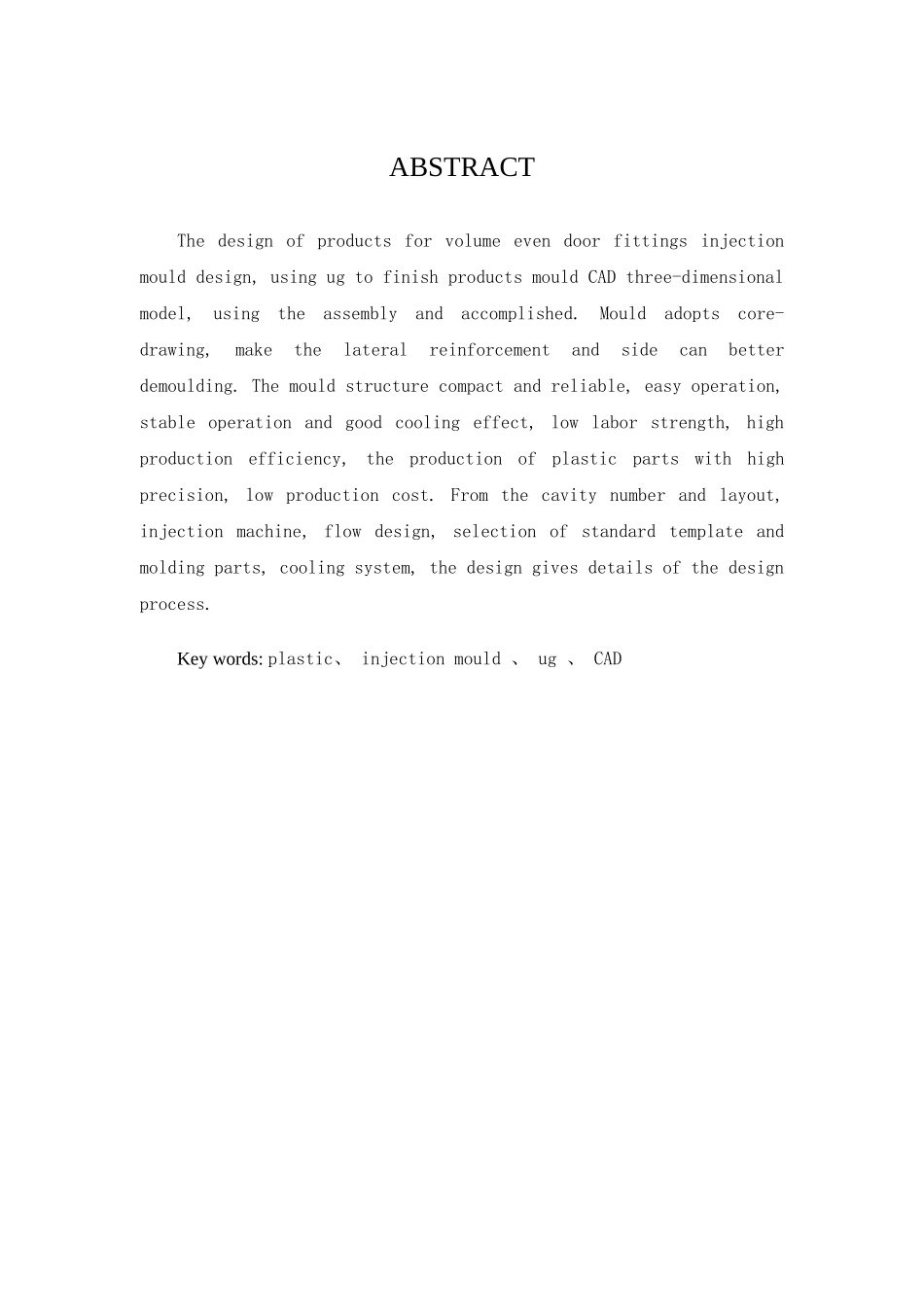

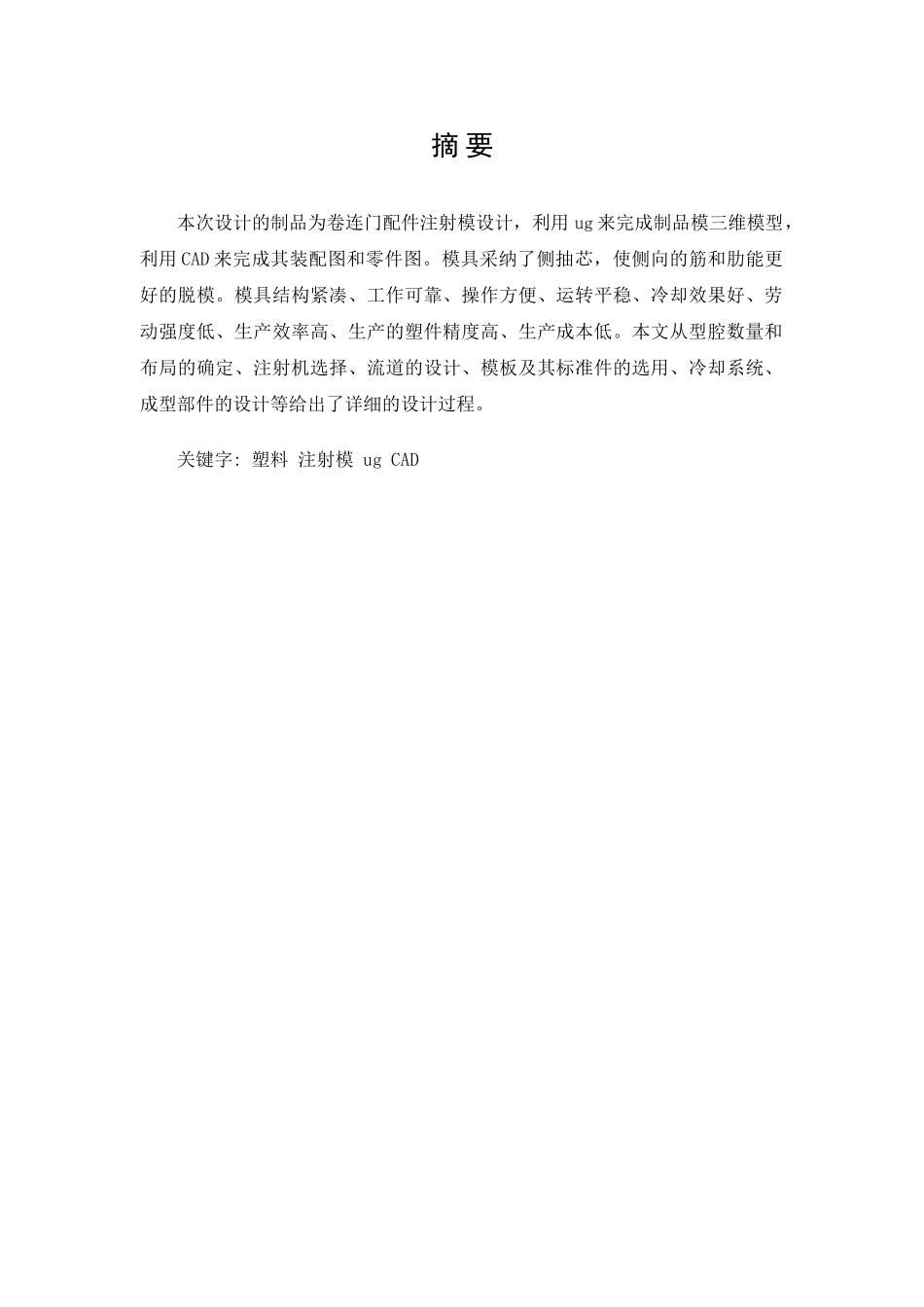

摘 要本次设计的制品为卷连门配件注射模设计，利用 ug 来完成制品模三维模型，利用 CAD 来完成其装配图和零件图。模具采纳了侧抽芯，使侧向的筋和肋能更好的脱模。模具结构紧凑、工作可靠、操作方便、运转平稳、冷却效果好、劳动强度低、生产效率高、生产的塑件精度高、生产成本低。本文从型腔数量和布局的确定、注射机选择、流道的设计、模板及其标准件的选用、冷却系统、成型部件的设计等给出了详细的设计过程。关键字: 塑料 注射模 ug CADABSTRACTThe design of products for volume even door fittings injection mould design, using ug to finish products mould CAD three-dimensional model, using the assembly and accomplished. Mould adopts core-drawing, make the lateral reinforcement and side can better demoulding. The mould structure compact and reliable, easy operation, stable operation and good cooling effect, low labor strength, high production efficiency, the production of plastic parts with high precision, low production cost. From the cavity number and layout, injection machine, flow design, selection of standard template and molding parts, cooling system, the design gives details of the design process.Key words: plastic、 injection mould 、 ug 、 CAD引言塑料是工业产品生产用的重要工艺装备,它是以其自身的特别形式通过一定的方式使其原材料成型。现代产品生产中，模具由于其加工效率高、互换性好节约原材料，所以得到广泛的应用。按成型的对象和方式来分，模具大致可以分为三类：金属材料成型模具，如冷冲压模；金属体积成型模具，如锻造模、粉末冶金模、压铸模；非金属材料成型模具，如塑料模、玻璃模、陶瓷模等。其中使用量最大的是冲压模和塑料模，约占模具总量的 80%左右。模具技术已成为衡量一个国家产品制造水平的重要标志之一。模具技术能促进工业产品的进展和质量的提高，并能获得极大的经济效益，模具是“效益放大器”，用模具生产的产品价值往往是模具价值的几十倍、上百倍。美国工业界认为“模具工业是美国工业的基石”，日本把模具誉为“进入富裕社会的原动力”。模具工业在我国已经成为国民经济进展的重要基础工业之一。国民经济的支柱产...
