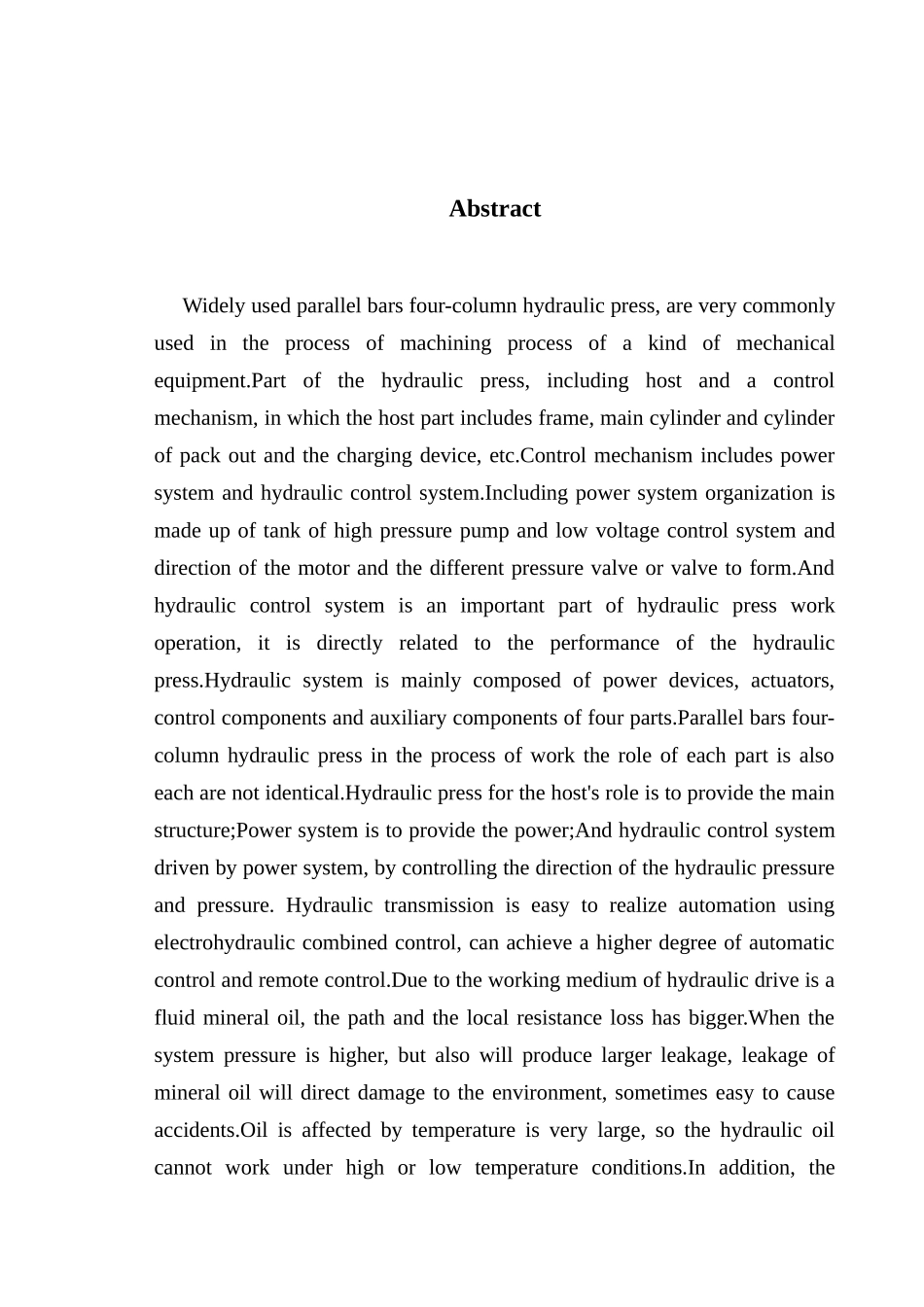

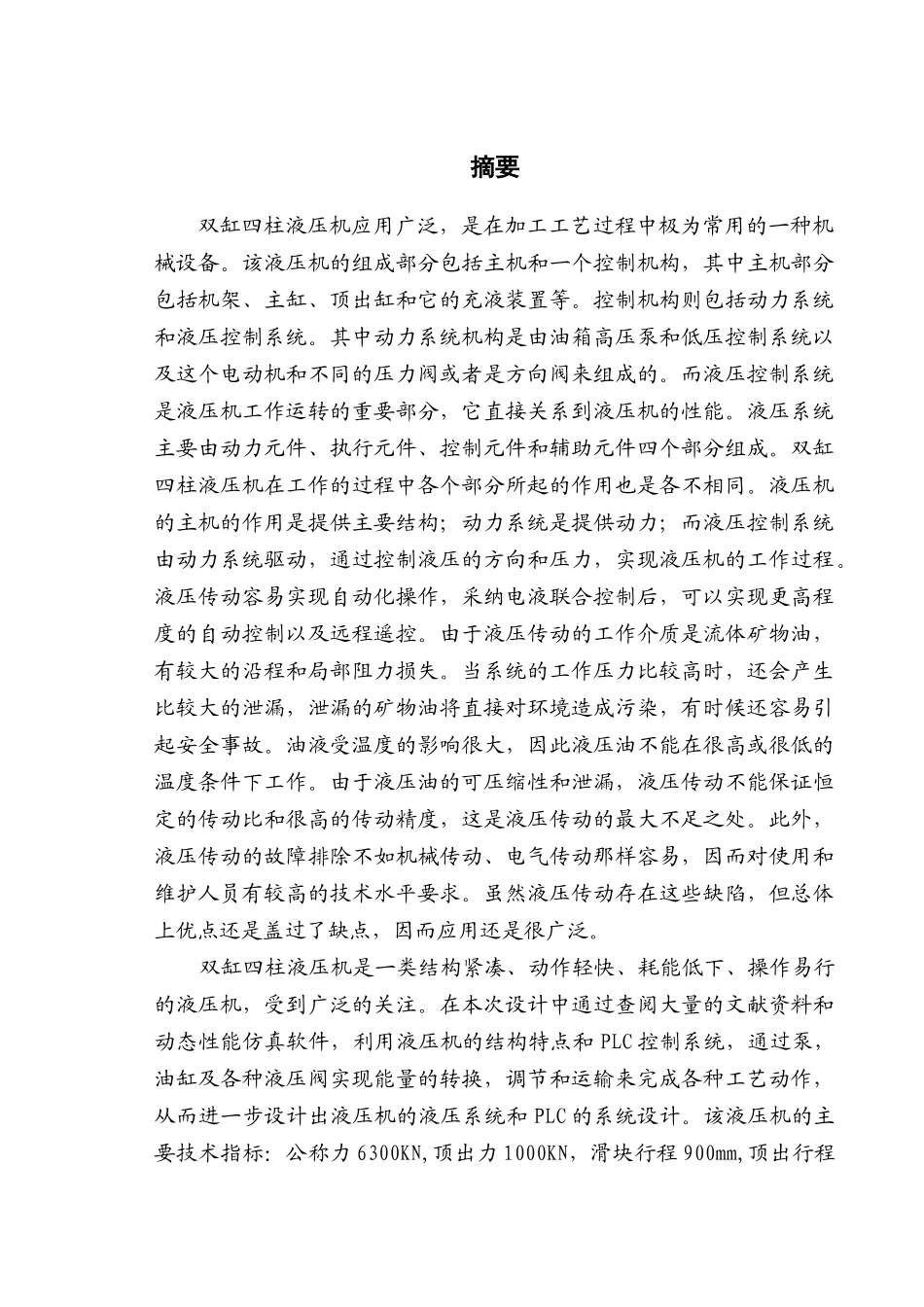

摘要双缸四柱液压机应用广泛，是在加工工艺过程中极为常用的一种机械设备。该液压机的组成部分包括主机和一个控制机构，其中主机部分包括机架、主缸、顶出缸和它的充液装置等。控制机构则包括动力系统和液压控制系统。其中动力系统机构是由油箱高压泵和低压控制系统以及这个电动机和不同的压力阀或者是方向阀来组成的。而液压控制系统是液压机工作运转的重要部分，它直接关系到液压机的性能。液压系统主要由动力元件、执行元件、控制元件和辅助元件四个部分组成。双缸四柱液压机在工作的过程中各个部分所起的作用也是各不相同。液压机的主机的作用是提供主要结构；动力系统是提供动力；而液压控制系统由动力系统驱动，通过控制液压的方向和压力，实现液压机的工作过程。液压传动容易实现自动化操作，采纳电液联合控制后，可以实现更高程度的自动控制以及远程遥控。由于液压传动的工作介质是流体矿物油，有较大的沿程和局部阻力损失。当系统的工作压力比较高时，还会产生比较大的泄漏，泄漏的矿物油将直接对环境造成污染，有时候还容易引起安全事故。油液受温度的影响很大，因此液压油不能在很高或很低的温度条件下工作。由于液压油的可压缩性和泄漏，液压传动不能保证恒定的传动比和很高的传动精度，这是液压传动的最大不足之处。此外，液压传动的故障排除不如机械传动、电气传动那样容易，因而对使用和 维护人员有较高的技术水平要求。虽然液压传动存在这些缺陷，但总体上优点还是盖过了缺点，因而应用还是很广泛。 双缸四柱液压机是一类结构紧凑、动作轻快、耗能低下、操作易行的液压机，受到广泛的关注。在本次设计中通过查阅大量的文献资料和动态性能仿真软件，利用液压机的结构特点和 PLC 控制系统，通过泵，油缸及各种液压阀实现能量的转换，调节和运输来完成各种工艺动作，从而进一步设计出液压机的液压系统和 PLC 的系统设计。该液压机的主要技术指标：公称力 6300KN,顶出力 1000KN，滑块行程 900mm,顶出行程350mm，滑块工作速度 6-10mm/s,主要设计内容如下： （1）对液压系统进行设计。主要包括系统的工作压力、液压缸的结构尺寸、液压元件的选择、系统的制定方案、液压的工作原理图。 （2）对 PLC 系统进行设计。主要包括 PLC 输入输出接线图、PLC 输入输出地址分配表、PLC 程序编制、PLC 控制系统梯形图设计与调试。关键词: 双缸四柱液压机； 液压系统； 可编程控制器（PLC） Abstract Widely used parallel...
