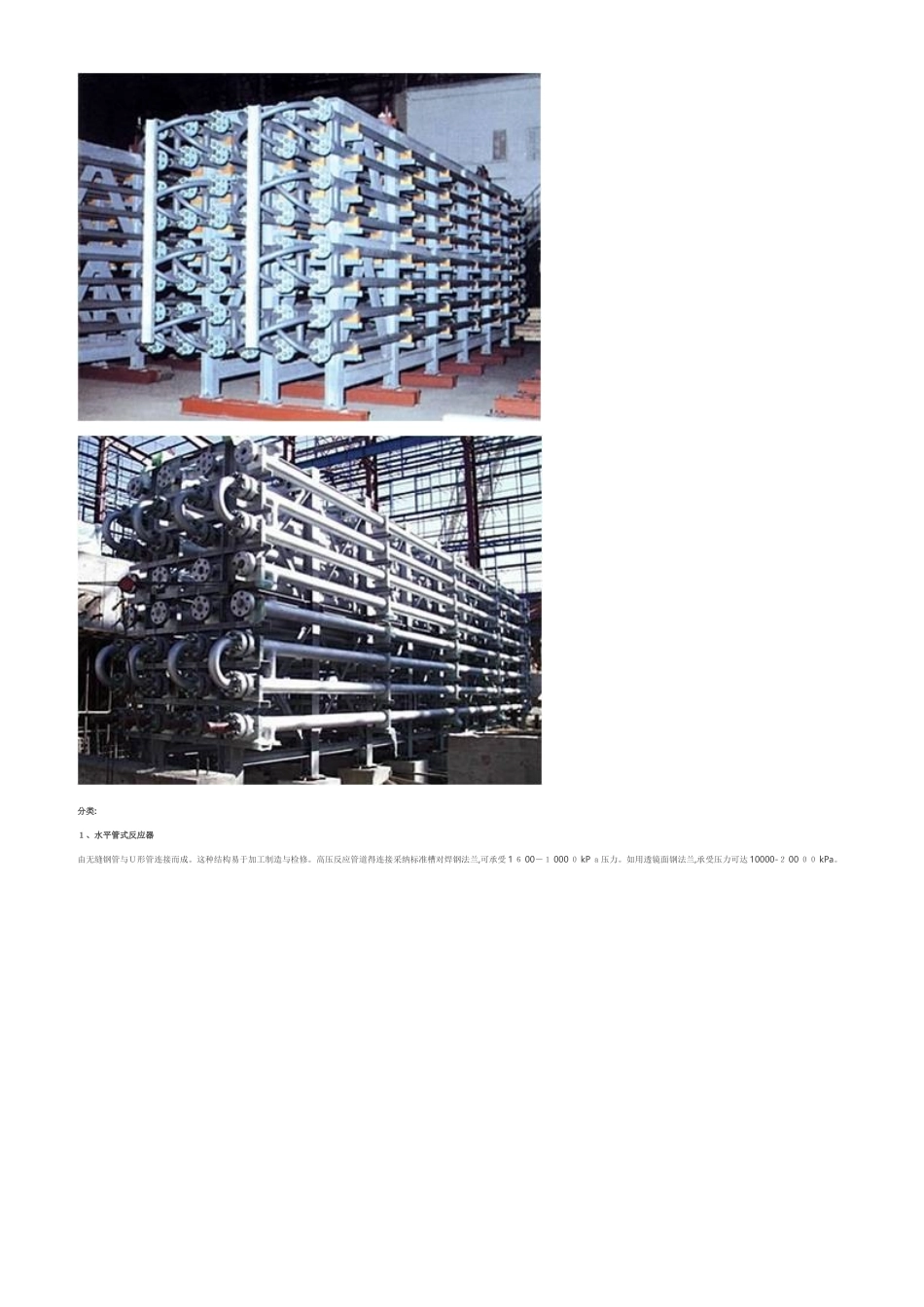

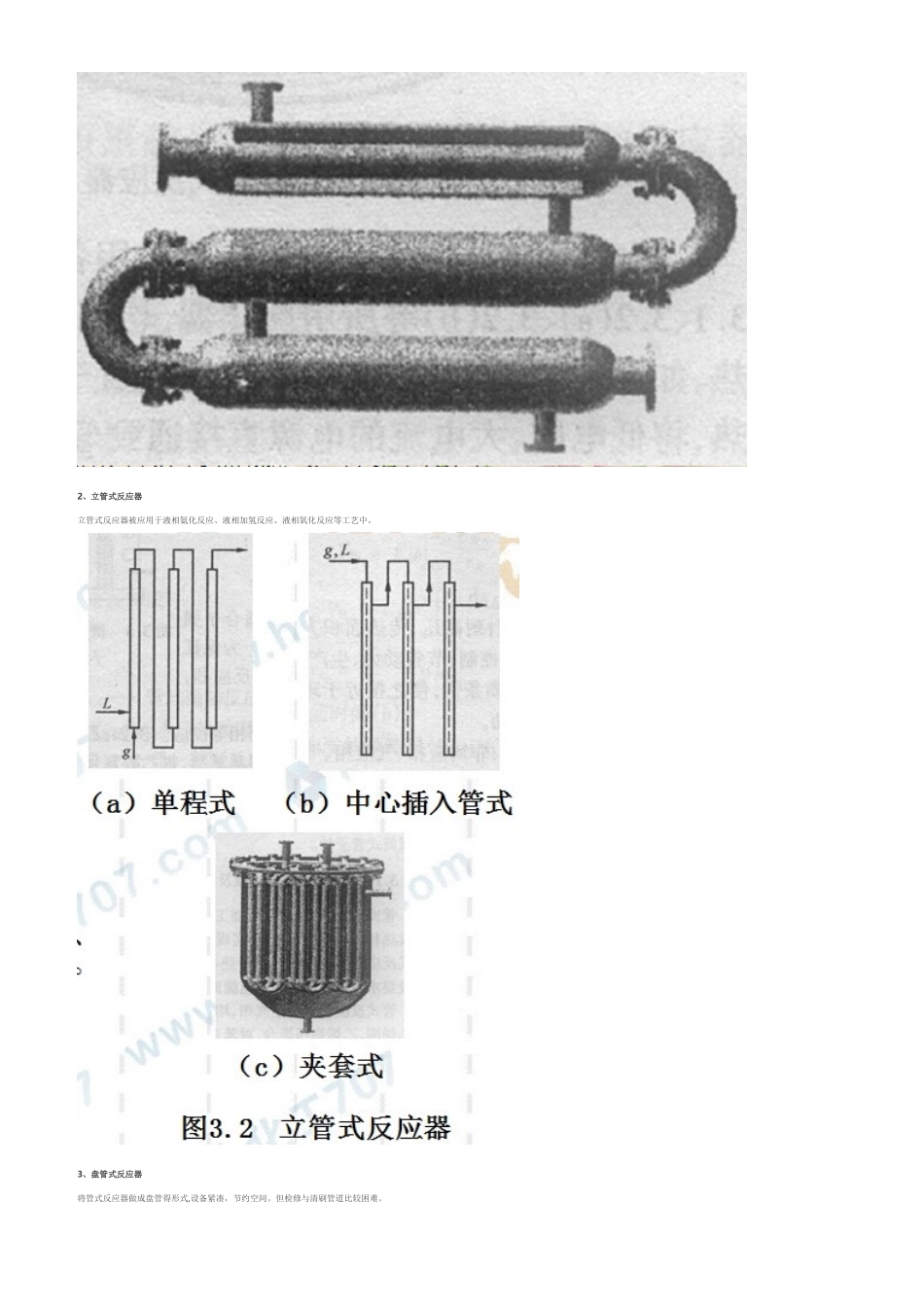

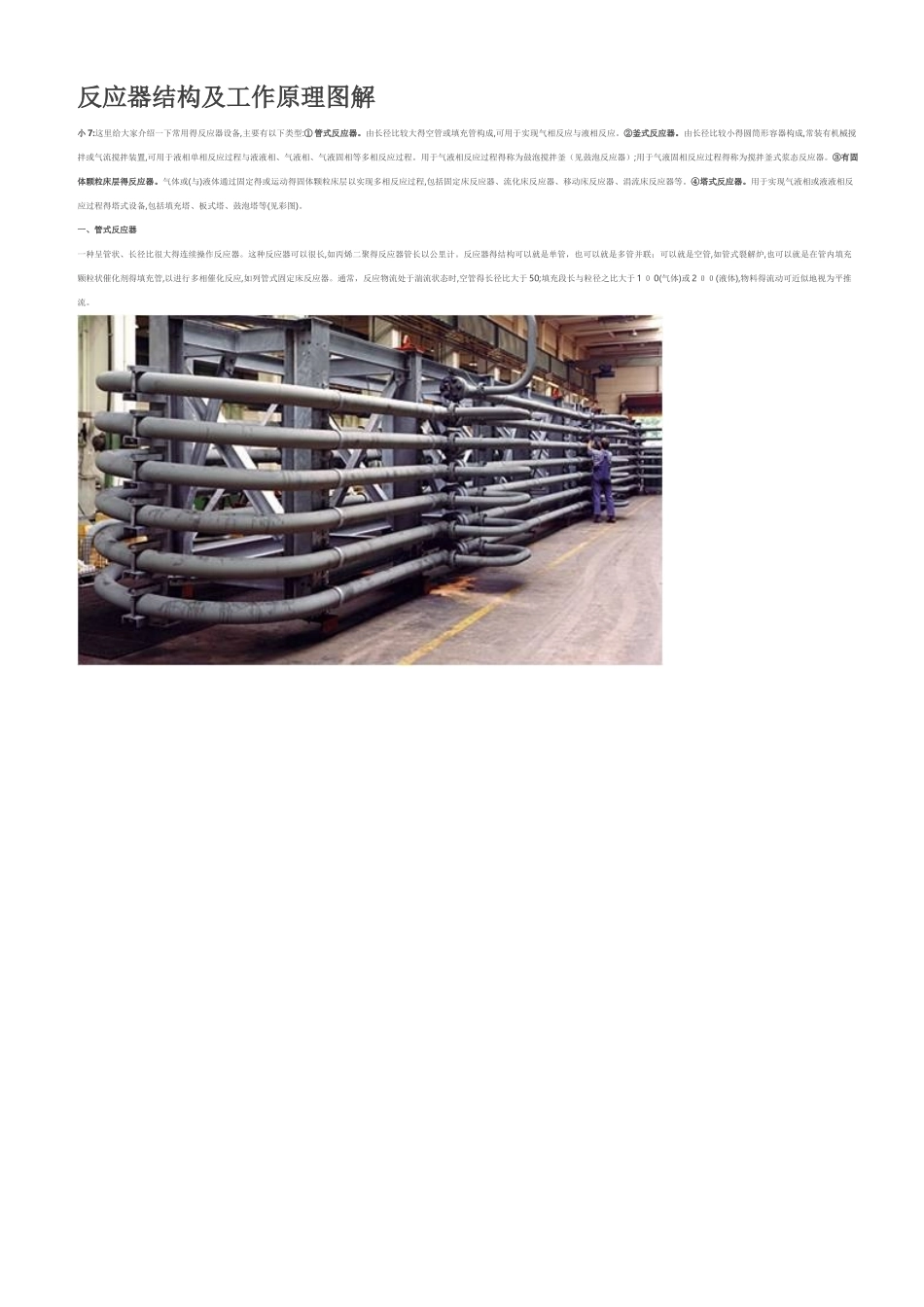

反应器结构及工作原理图解小 7:这里给大家介绍一下常用得反应器设备,主要有以下类型:① 管式反应器。由长径比较大得空管或填充管构成,可用于实现气相反应与液相反应。②釜式反应器。由长径比较小得圆筒形容器构成,常装有机械搅拌或气流搅拌装置,可用于液相单相反应过程与液液相、气液相、气液固相等多相反应过程。用于气液相反应过程得称为鼓泡搅拌釜（见鼓泡反应器）;用于气液固相反应过程得称为搅拌釜式浆态反应器。③有固体颗粒床层得反应器。气体或(与)液体通过固定得或运动得固体颗粒床层以实现多相反应过程,包括固定床反应器、流化床反应器、移动床反应器、涓流床反应器等。④塔式反应器。用于实现气液相或液液相反应过程得塔式设备,包括填充塔、板式塔、鼓泡塔等(见彩图)。一、管式反应器一种呈管状、长径比很大得连续操作反应器。这种反应器可以很长,如丙烯二聚得反应器管长以公里计。反应器得结构可以就是单管，也可以就是多管并联；可以就是空管,如管式裂解炉,也可以就是在管内填充颗粒状催化剂得填充管,以进行多相催化反应,如列管式固定床反应器。通常，反应物流处于湍流状态时,空管得长径比大于 50;填充段长与粒径之比大于 1 ０ 0(气体)或 2 ００(液体),物料得流动可近似地视为平推流。分类:１、水平管式反应器由无缝钢管与Ｕ形管连接而成。这种结构易于加工制造与检修。高压反应管道得连接采纳标准槽对焊钢法兰,可承受 1 ６ 00－１ 000 ０ kP ａ压力。如用透镜面钢法兰,承受压力可达 10000-２ 00 ００ kPa。2、立管式反应器立管式反应器被应用于液相氨化反应、液相加氢反应、液相氧化反应等工艺中。3、盘管式反应器将管式反应器做成盘管得形式,设备紧凑，节约空间。但检修与清刷管道比较困难。４、U 形管式反应器U 形管式反应器得管内设有多孔挡板或搅拌装置,以强化传热与传质过程。U 形管得直径大,物料停留时间增长,可应用于反应速率较慢得反应。５、多管并联管式反应器多管并联结构得管式反应器一般用于气固相反应,例如气相氯化氢与乙炔在多管并联装有固相催化剂得反应器中反应制氯乙烯,气相氮与氢混合物在多管并联装有固相铁催化剂得反应器中合成氨。性能特点:1、由于反应物得分子在反应器内停留时间相等,所以在反应器内任何一点上得反应物浓度与化学反应速度都不随时间而变化，只随管长变化。2、管式反应器具有容积小、比表面大、单位容积得传热面积大,特别适用于热效应较大得反应。3、由于反应物在管式反...
