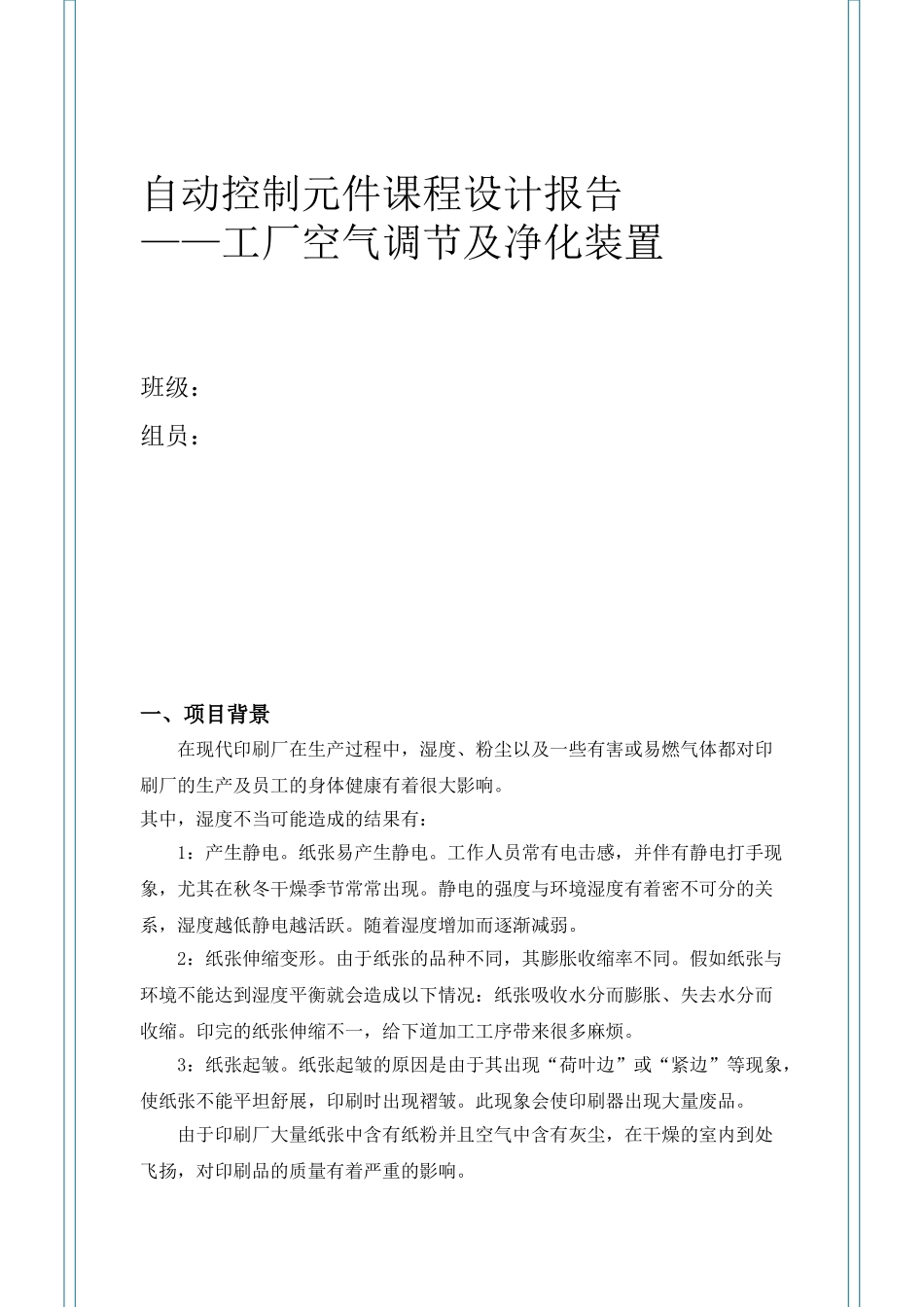

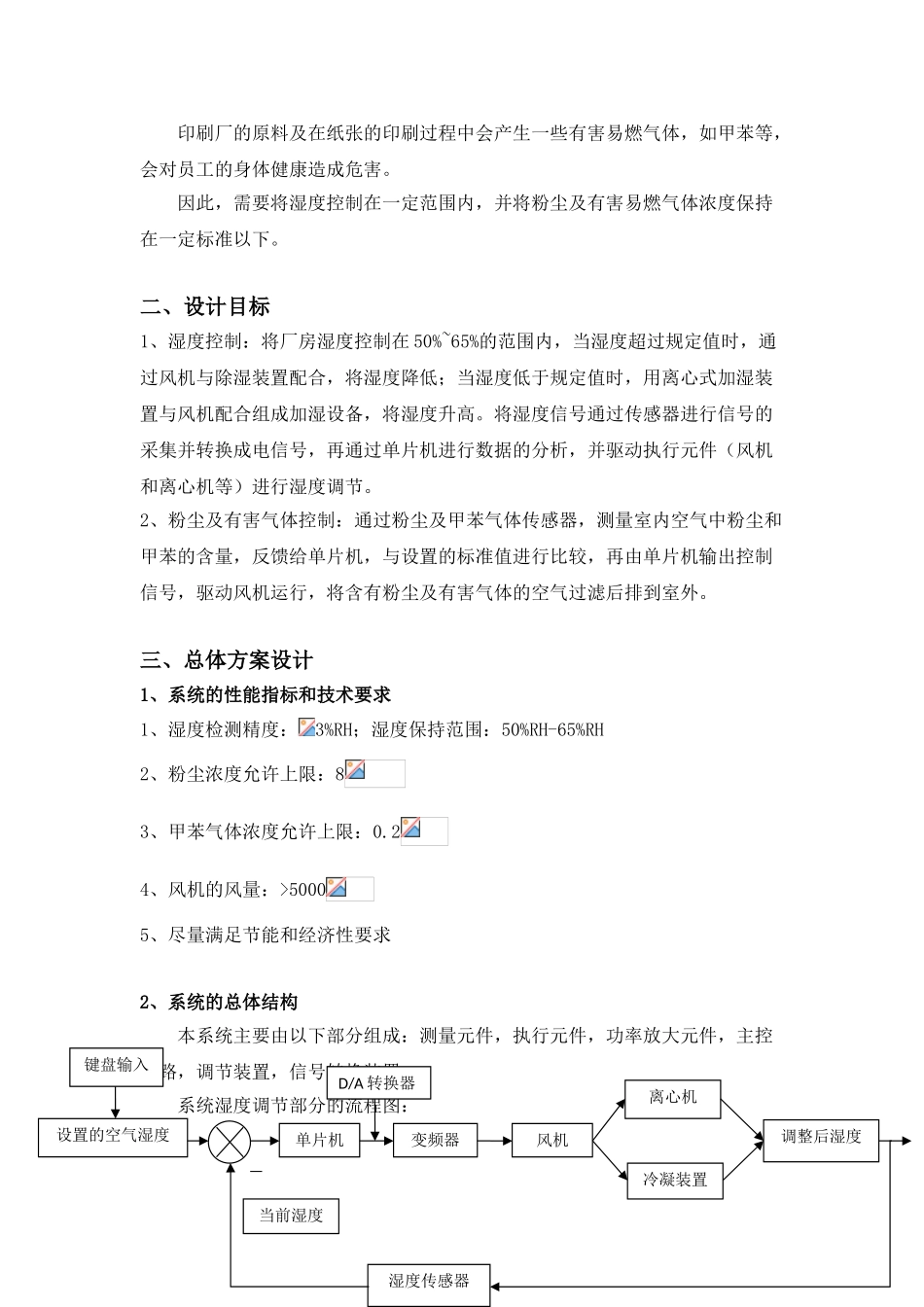

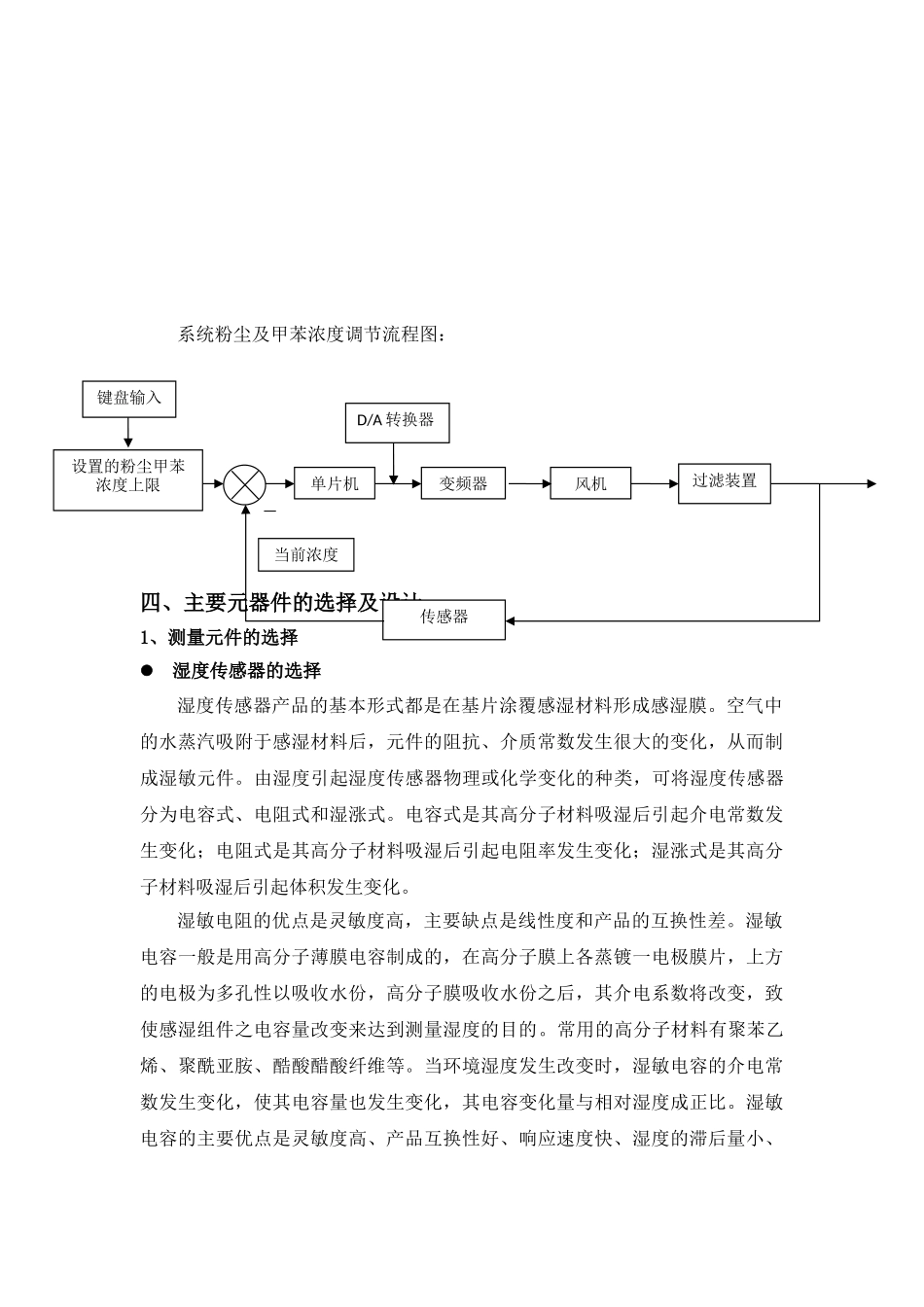

自动控制元件课程设计报告——工厂空气调节及净化装置班级：组员：一、项目背景在现代印刷厂在生产过程中，湿度、粉尘以及一些有害或易燃气体都对印刷厂的生产及员工的身体健康有着很大影响。其中，湿度不当可能造成的结果有：1：产生静电。纸张易产生静电。工作人员常有电击感，并伴有静电打手现象，尤其在秋冬干燥季节常常出现。静电的强度与环境湿度有着密不可分的关系，湿度越低静电越活跃。随着湿度增加而逐渐减弱。2：纸张伸缩变形。由于纸张的品种不同，其膨胀收缩率不同。假如纸张与环境不能达到湿度平衡就会造成以下情况：纸张吸收水分而膨胀、失去水分而收缩。印完的纸张伸缩不一，给下道加工工序带来很多麻烦。3：纸张起皱。纸张起皱的原因是由于其出现“荷叶边”或“紧边”等现象，使纸张不能平坦舒展，印刷时出现褶皱。此现象会使印刷器出现大量废品。由于印刷厂大量纸张中含有纸粉并且空气中含有灰尘，在干燥的室内到处飞扬，对印刷品的质量有着严重的影响。印刷厂的原料及在纸张的印刷过程中会产生一些有害易燃气体，如甲苯等，会对员工的身体健康造成危害。因此，需要将湿度控制在一定范围内，并将粉尘及有害易燃气体浓度保持在一定标准以下。二、设计目标1、湿度控制：将厂房湿度控制在 50%~65%的范围内，当湿度超过规定值时，通过风机与除湿装置配合，将湿度降低；当湿度低于规定值时，用离心式加湿装置与风机配合组成加湿设备，将湿度升高。将湿度信号通过传感器进行信号的采集并转换成电信号，再通过单片机进行数据的分析，并驱动执行元件（风机和离心机等）进行湿度调节。2、粉尘及有害气体控制：通过粉尘及甲苯气体传感器，测量室内空气中粉尘和甲苯的含量，反馈给单片机，与设置的标准值进行比较，再由单片机输出控制信号，驱动风机运行，将含有粉尘及有害气体的空气过滤后排到室外。三、总体方案设计1、系统的性能指标和技术要求1、湿度检测精度：3%RH；湿度保持范围：50%RH-65%RH2、粉尘浓度允许上限：83、甲苯气体浓度允许上限：0.24、风机的风量：>50005、尽量满足节能和经济性要求2、系统的总体结构本系统主要由以下部分组成：测量元件，执行元件，功率放大元件，主控电路，调节装置，信号转换装置。系统湿度调节部分的流程图：设置的空气湿度变频器风机离心机冷凝装置湿度传感器调整后湿度单片机当前湿度—键盘输入D/A 转换器 系统粉尘及甲苯浓度调节流程图：四、主要元器件的选择及设计1、测量元件的选择湿度传...
