喷射混凝土配合比设计研究

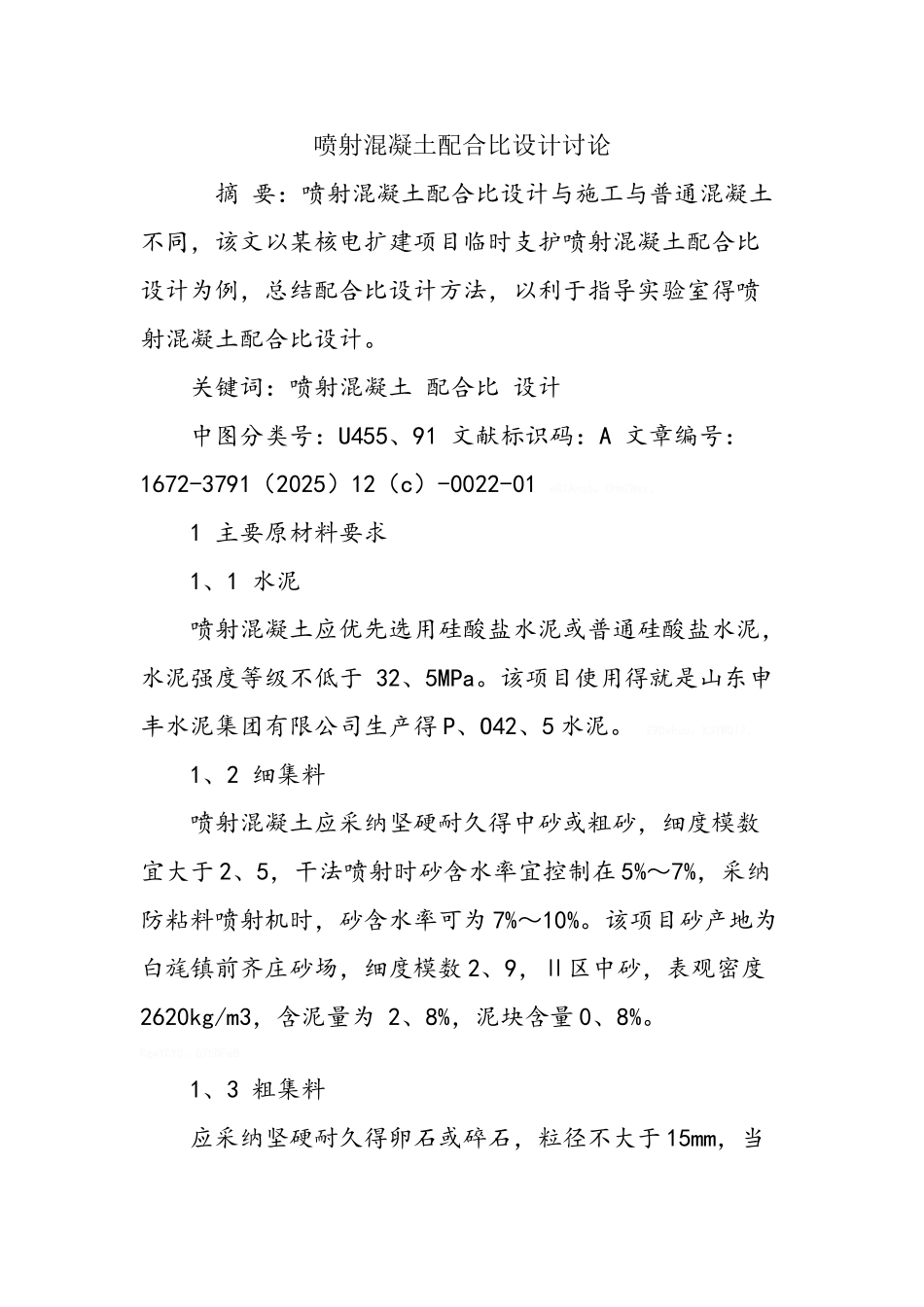

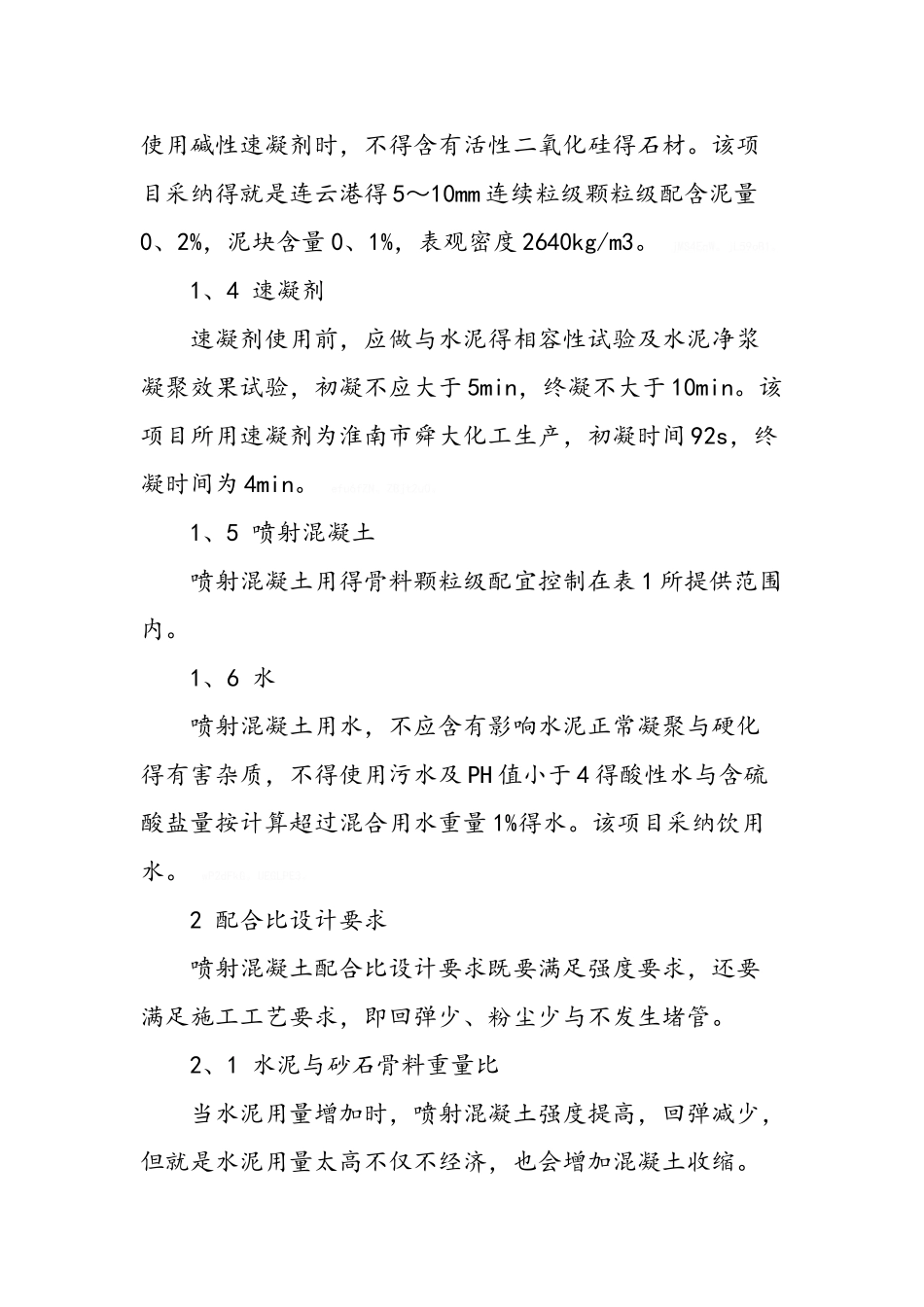

喷射混凝土配合比设计讨论 摘 要：喷射混凝土配合比设计与施工与普通混凝土不同，该文以某核电扩建项目临时支护喷射混凝土配合比设计为例，总结配合比设计方法，以利于指导实验室得喷射混凝土配合比设计。 关键词：喷射混凝土 配合比 设计 中图分类号：U455、91 文献标识码：A 文章编号：1672-3791（2025）12（c）-0022-01 e82Anq6。0HmZNst。 1 主要原材料要求 1、1 水泥 喷射混凝土应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥强度等级不低于 32、5MPa。该项目使用得就是山东申丰水泥集团有限公司生产得 P、O42、5 水泥。 E9Dxhvb。K3YWQI7。 1、2 细集料 喷射混凝土应采纳坚硬耐久得中砂或粗砂，细度模数宜大于 2、5，干法喷射时砂含水率宜控制在 5%～7%，采纳防粘料喷射机时，砂含水率可为 7%～10%。该项目砂产地为白旄镇前齐庄砂场，细度模数 2、9，Ⅱ区中砂，表观密度2620kg/m3，含泥量为 2、8%，泥块含量 0、8%。 RgwYCY0。G75NFeB。 1、3 粗集料 应采纳坚硬耐久得卵石或碎石，粒径不大于 15mm，当使用碱性速凝剂时，不得含有活性二氧化硅得石材。该项目采纳得就是连云港得 5～10mm 连续粒级颗粒级配含泥量0、2%，泥块含量 0、1%，表观密度 2640kg/m3。 jMS4EqW。jL59oB1。 1、4 速凝剂 速凝剂使用前，应做与水泥得相容性试验及水泥净浆凝聚效果试验，初凝不应大于 5min，终凝不大于 10min。该项目所用速凝剂为淮南市舜大化工生产，初凝时间 92s，终凝时间为 4min。 efu6fZN。ZBjt2u0。 1、5 喷射混凝土 喷射混凝土用得骨料颗粒级配宜控制在表 1 所提供范围内。 1、6 水 喷射混凝土用水，不应含有影响水泥正常凝聚与硬化得有害杂质，不得使用污水及 PH 值小于 4 得酸性水与含硫酸盐量按计算超过混合用水重量 1%得水。该项目采纳饮用水。 wP2dFkG。UEGLPE3。 2 配合比设计要求 喷射混凝土配合比设计要求既要满足强度要求，还要满足施工工艺要求，即回弹少、粉尘少与不发生堵管。 2、1 水泥与砂石骨料重量比 当水泥用量增加时，喷射混凝土强度提高，回弹减少，但就是水泥用量太高不仅不经济，也会增加混凝土收缩。考虑到既满足强度又可减少回弹损失，特规定水泥与砂石骨料重量比，干法喷射宜为 1：4～1：4、5；湿法喷射宜为1：3、5～1：4。 BY5hnug。MHOwTMP。 2、2 砂率 实践表明，当砂率低于 50%时管路易堵塞，回弹率高；若砂率高于 60%则会降低喷射混凝土强度且...
