喷淋水力计算

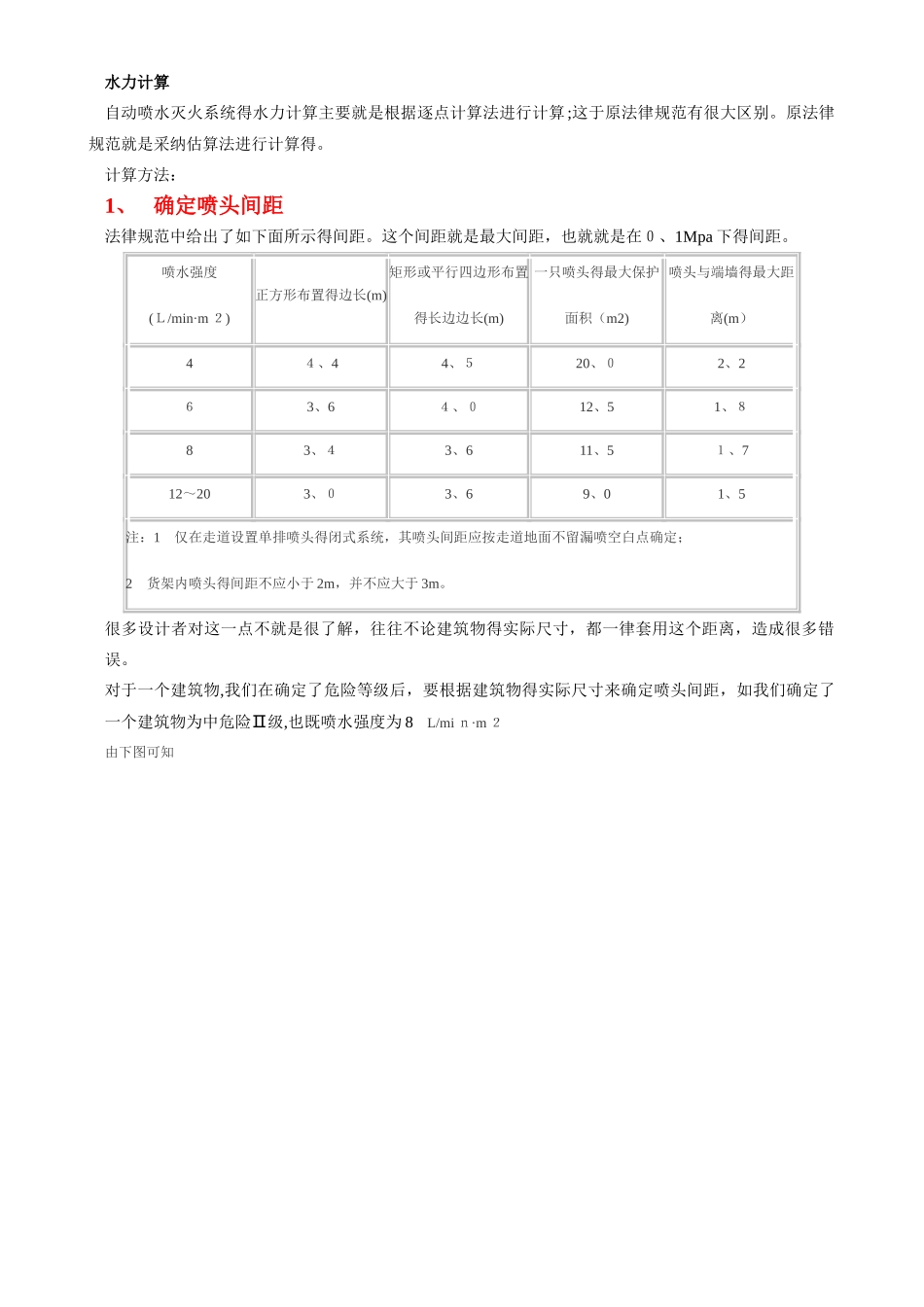

水力计算自动喷水灭火系统得水力计算主要就是根据逐点计算法进行计算 ;这于原法律规范有很大区别。原法律规范就是采纳估算法进行计算得。计算方法：1、 确定喷头间距法律规范中给出了如下面所示得间距。这个间距就是最大间距，也就就是在０、1Mpa 下得间距。喷水强度(Ｌ/min·m ２)正方形布置得边长(m)矩形或平行四边形布置得长边边长(m)一只喷头得最大保护面积（m2)喷头与端墙得最大距离(m）4４、44、５20、０2、2６3、6４、０12、51、８83、４3、611、5１、712～203、０3、69、01、5注：1 仅在走道设置单排喷头得闭式系统，其喷头间距应按走道地面不留漏喷空白点确定；2 货架内喷头得间距不应小于 2m，并不应大于 3m。很多设计者对这一点不就是很了解，往往不论建筑物得实际尺寸，都一律套用这个距离，造成很多错误。对于一个建筑物,我们在确定了危险等级后，要根据建筑物得实际尺寸来确定喷头间距，如我们确定了一个建筑物为中危险Ⅱ级,也既喷水强度为 8 L/mi ｎ·m ２由下图可知由上述图纸可以明白系统最不利点四个喷头Ａ BCD 围成得面积正方形 AB ＣＤ得面积为 S，只要保证Ｓ内得喷水强度不小于８ L／m ｉ n·m2 就满足法律规范要求;从图上瞧，在每个喷头得洒水量中有 1/4 得水量洒在 S 中,也就就是 S 内得洒水量为一个喷头得洒水量;由喷头得流量公式喷头得流量应按下式计算: (9。1．l)式中 q——喷头流量(Ｌ／min)； P——喷头工作压力（MPa）； K——喷头流量系数。可知 q／Ｓ=８ L/ｍｉｎ·m2；而 S＝L*L则，喷头间距 L= 当最不利点压力Ｐ＝０、1M ｐ a 时,Ｌ=３.16m=3．１ m;当最不利点压力为０、05Mp ａ时，L=2.66 ｍ=2。6m也就就是说,在中危险Ⅱ级，也既喷水强度为 8 Ｌ/ｍ in·ｍ２时,喷头间距在 2、6 ｍ~3。１ m 之间布置。我们实际布置时，考虑喷头间距与建筑物尺寸得与谐,距离端墙保证不大于间距得一半.比如上图，我们保证喷头间距得均匀相等后，假如间距为３．０ 0m,距离端墙为１．5m,如下图； 这个图基本框架就已经形成,下面我们确定作用面积2、 作用面积得确定根据喷规表 5。0.1,中危险Ⅱ级得作用面积为１ 60 ｍ 2 ;作用面积得表述为长边沿着配水支管划分，并且长边边长 a 大于等于作用面积平方根得 1、2 倍;9．1.２ 水力计算选定得最不利点处作用面积宜为矩形，其长边应平行于配水支管，其长度不宜小于作用面积平方根得 l、２倍。 根据上述规定，则该作用面积...
