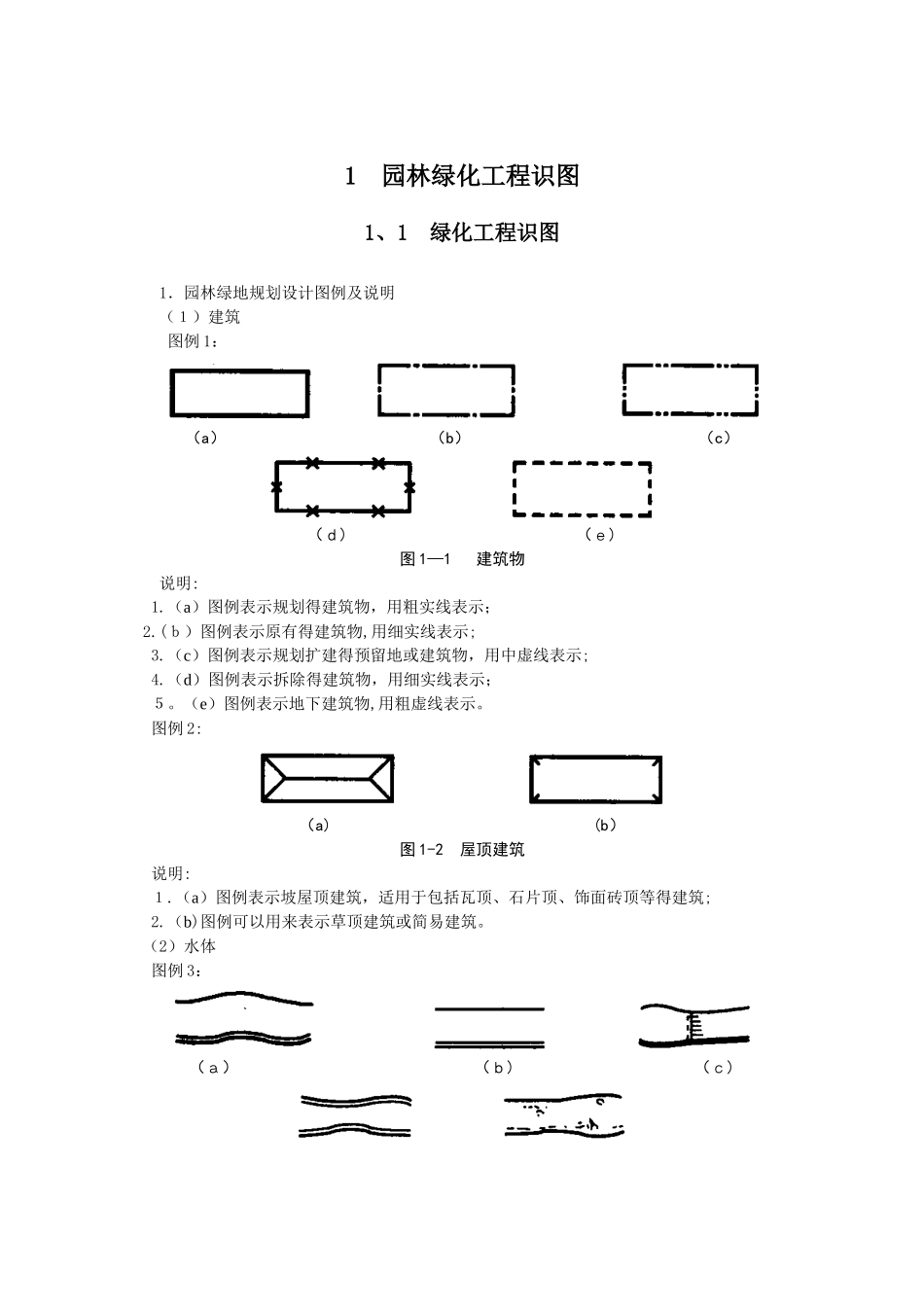

1 园林绿化工程识图1、1 绿化工程识图 1．园林绿地规划设计图例及说明 （１）建筑 图例 1： （a） （b） （c） （ｄ) （ｅ)图 1—1 建筑物 说明: 1
（a）图例表示规划得建筑物，用粗实线表示； 2
(ｂ）图例表示原有得建筑物,用细实线表示; 3
（c）图例表示规划扩建得预留地或建筑物，用中虚线表示; 4
（d）图例表示拆除得建筑物，用细实线表示； ５
（e）图例表示地下建筑物,用粗虚线表示
图例 2: （a) (b）图 1-2 屋顶建筑 说明: １
（a）图例表示坡屋顶建筑，适用于包括瓦顶、石片顶、饰面砖顶等得建筑; 2
（b)图例可以用来表示草顶建筑或简易建筑

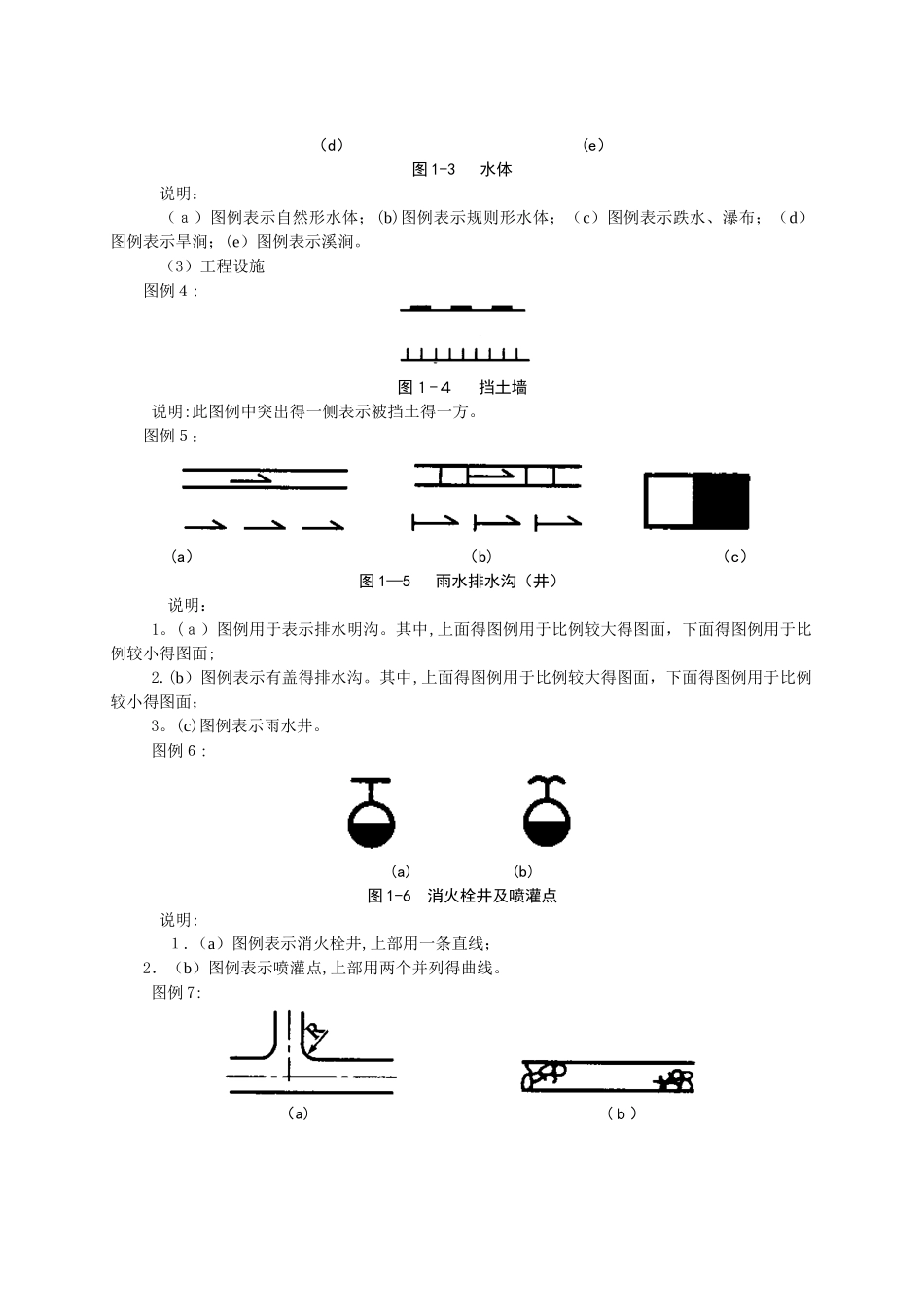

（2）水体 图例 3： （ａ） （ｂ) （ｃ) （d） (e）图 1-3 水体 说明： （ａ）图例表示自然形水体；(b)图例表示规则形水体；（c）图例表示跌水、瀑布；（d）图例表示旱涧；(e）图例表示溪涧
（3）工程设施 图例４:图１-４ 挡土墙 说明:此图例中突出得一侧表示被挡土得一方
图例５： (a） （b) （c）图 1—5 雨水排水沟（井） 说明： 1
(ａ）图例用于表示排水明沟
其中,上面得图例用于比例较大得图面，下面得图例用于比例较小得图面; 2
(b）图例表示有盖得排水沟
其中,上面得图例用于比例较大得图面，下面得图例用于比例较小得图面； 3
(c)图例表示雨水井
图例６: (a) (b)图 1-6 消火栓井及喷灌点 说明: １
（a）图例表示消火栓井,上部用一条直线； 2．（b）图例表示喷灌点,上部用两个并列得曲线

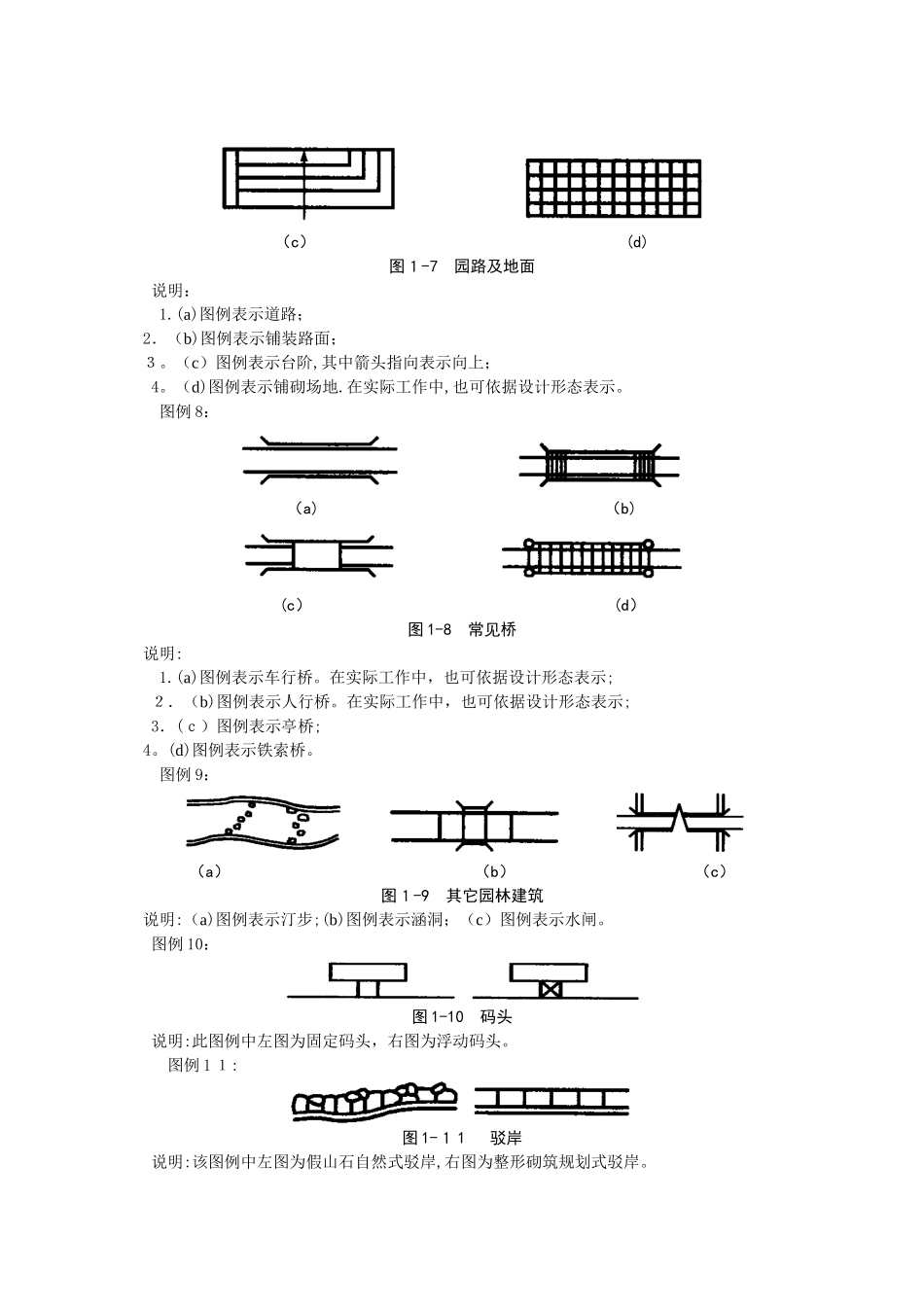

图例 7: （a) (ｂ） （c） (d)图１-7 园路及地面 说明： 1
(a)图例表示道路； 2．（b)图例表示铺装路面； ３
（c）图例表示台阶,其中箭头指向表示向上； 4
（d)图例表示铺砌场地
在实际工作中,也可依据设计形态表示
图例 8： （a
