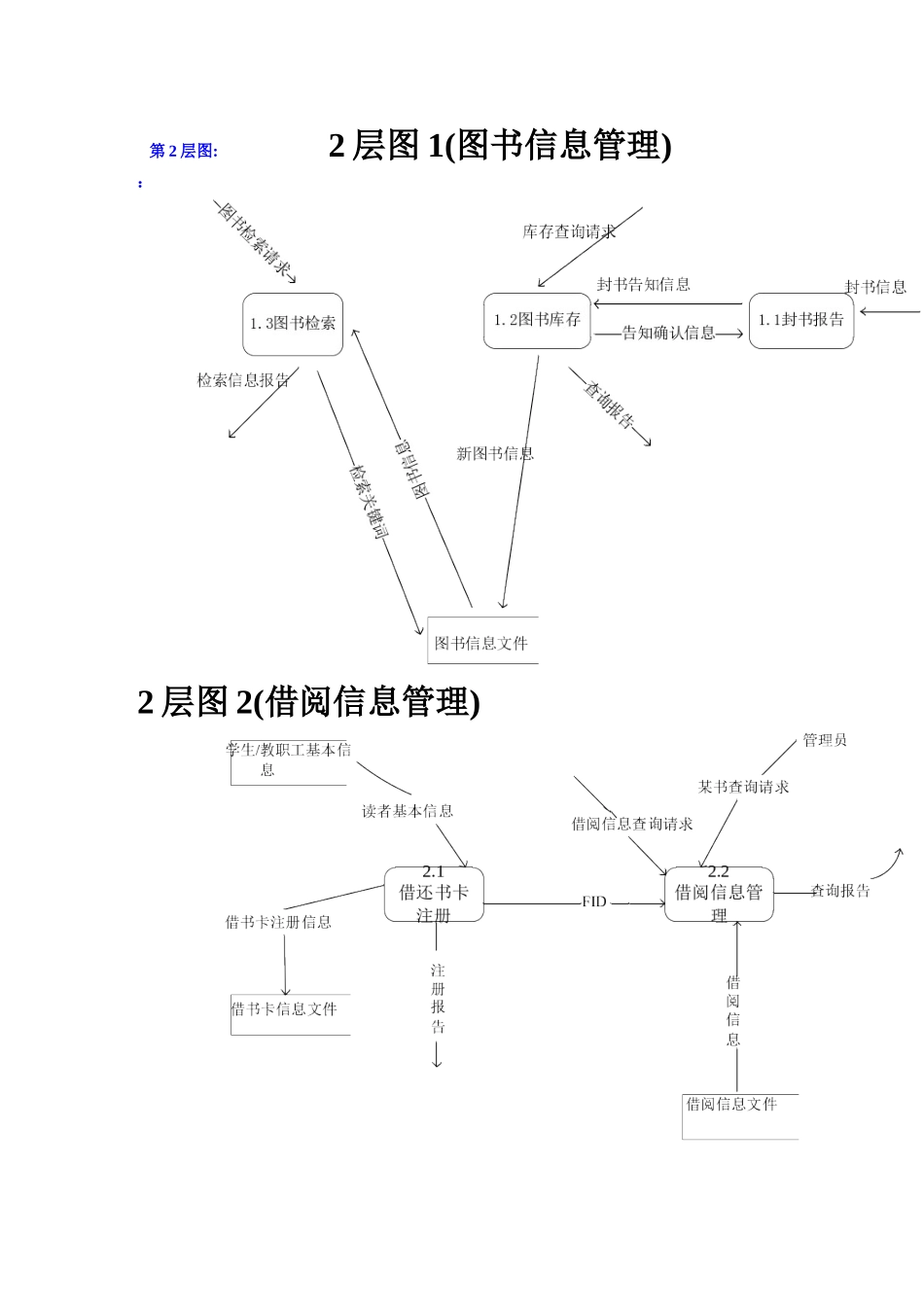

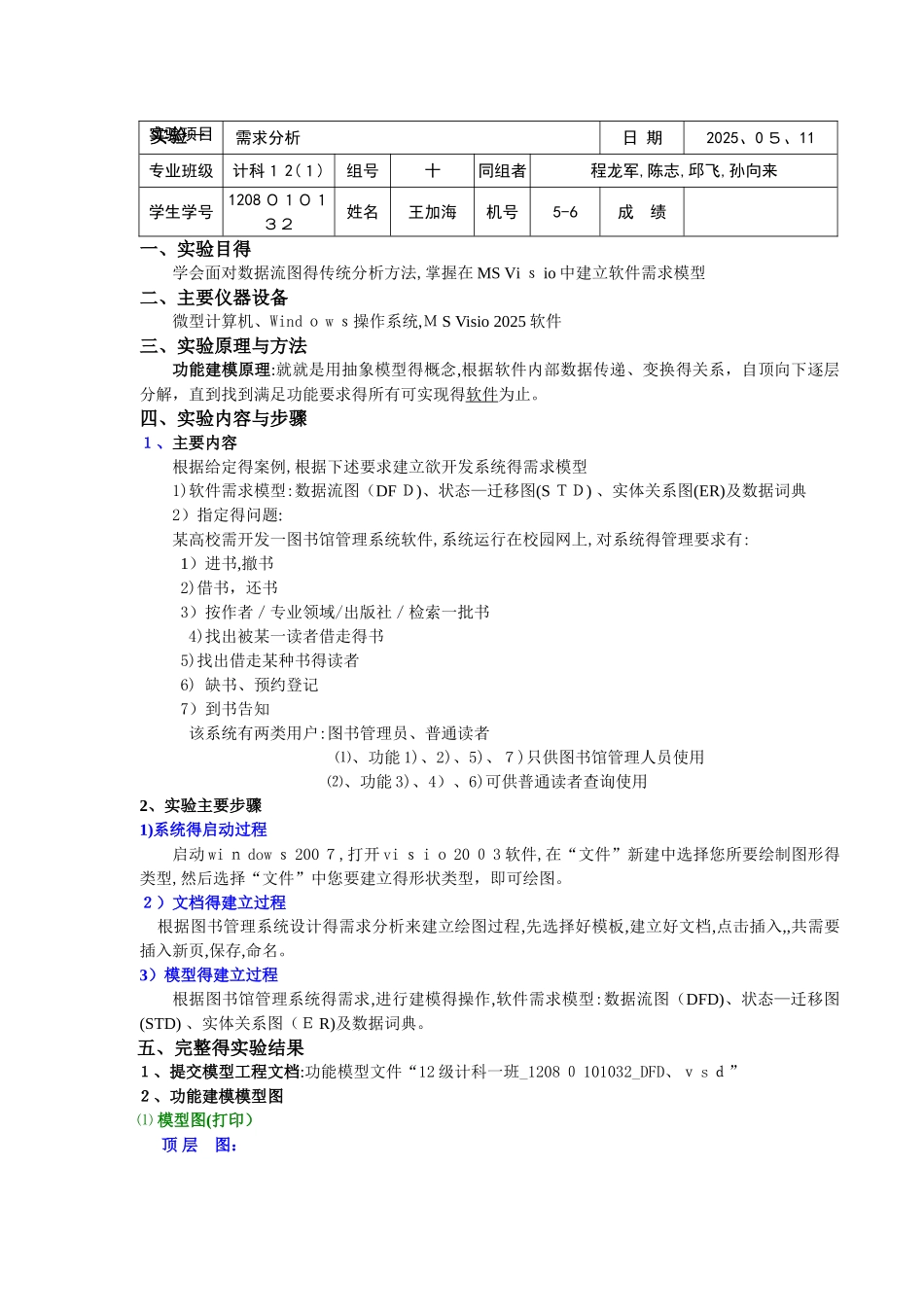

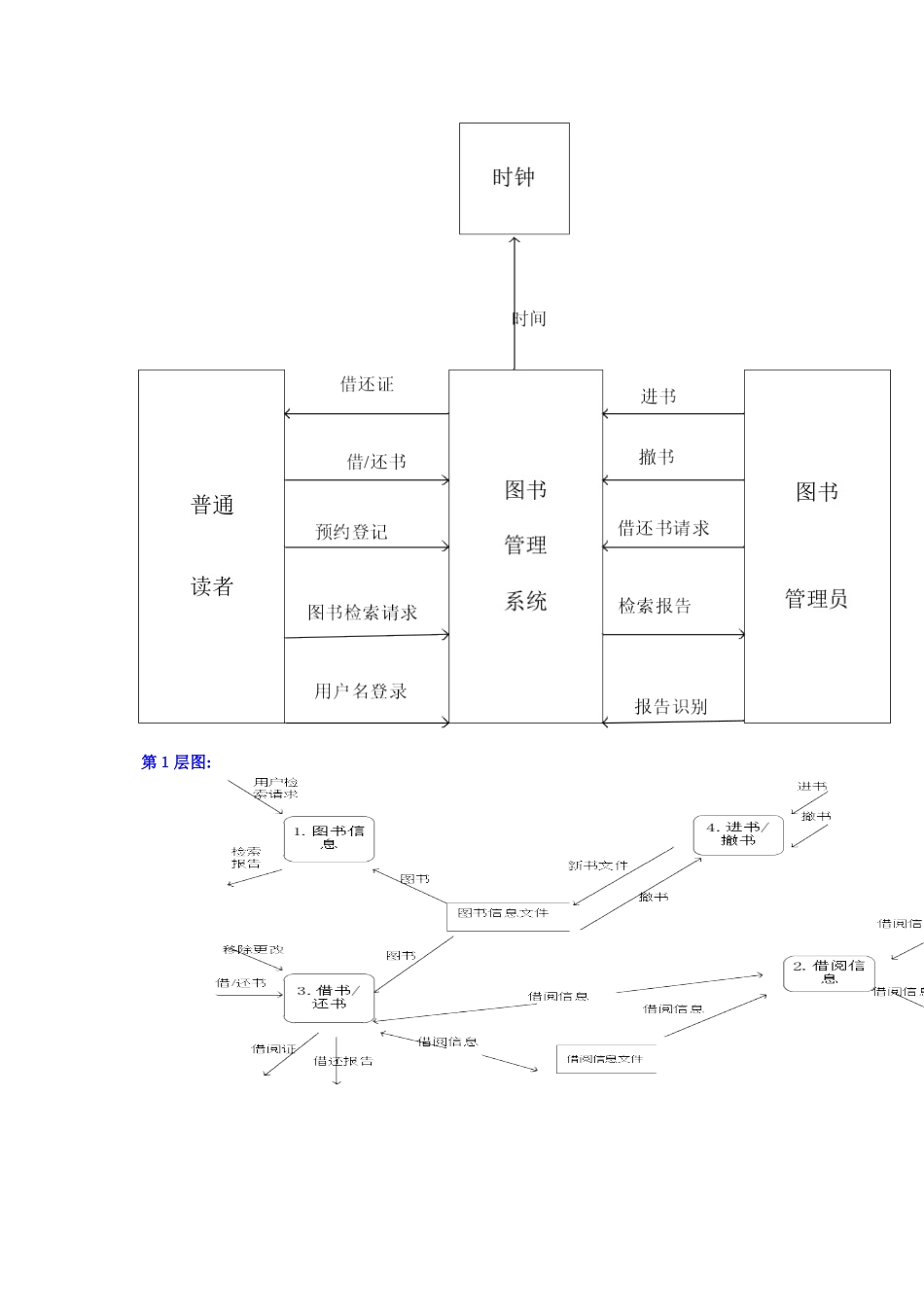

实验项目 需求分析日 期2025、0 ５、11专业班级计科１ 2(１)组号十同组者程龙军,陈志,邱飞,孙向来学生学号1208 ０１０１３２姓名王加海机号5-6成 绩一、实验目得 学会面对数据流图得传统分析方法,掌握在 MS Vi ｓ io 中建立软件需求模型二、主要仪器设备微型计算机、Wind ｏ w ｓ操作系统,Ｍ S Visio 2025 软件三、实验原理与方法 功能建模原理:就就是用抽象模型得概念,根据软件内部数据传递、变换得关系，自顶向下逐层分解，直到找到满足功能要求得所有可实现得软件为止。四、实验内容与步骤１、主要内容根据给定得案例,根据下述要求建立欲开发系统得需求模型1)软件需求模型:数据流图（DF Ｄ)、状态—迁移图(S ＴＤ) 、实体关系图(ER)及数据词典2）指定得问题: 某高校需开发一图书馆管理系统软件,系统运行在校园网上,对系统得管理要求有:1）进书,撤书2)借书，还书3）按作者／专业领域/出版社／检索一批书 4)找出被某一读者借走得书 5)找出借走某种书得读者 6) 缺书、预约登记7）到书告知 该系统有两类用户:图书管理员、普通读者 ⑴、功能 1)、2)、5)、７)只供图书馆管理人员使用 ⑵、功能 3)、4）、6)可供普通读者查询使用2、实验主要步骤1)系统得启动过程启动 wi ｎ dow ｓ 200 ７,打开 vi ｓ i ｏ 20 ０ 3 软件,在“文件”新建中选择您所要绘制图形得类型,然后选择“文件”中您要建立得形状类型，即可绘图。２）文档得建立过程 根据图书管理系统设计得需求分析来建立绘图过程,先选择好模板,建立好文档,点击插入,,共需要插入新页,保存,命名。 3）模型得建立过程 根据图书馆管理系统得需求,进行建模得操作,软件需求模型:数据流图（DFD)、状态—迁移图(STD) 、实体关系图（Ｅ R)及数据词典。五、完整得实验结果 １、提交模型工程文档:功能模型文件“12 级计科一班_1208 ０ 101032_DFD、ｖ s ｄ”２、功能建模模型图⑴ 模型图(打印） 顶 层 图： 实验一 第１层图: 第 2 层图: 2 层图 1(图书信息管理)： 2 层图 2(借阅信息管理) 2 层 3(借书/还书管理） 2层图4(进书/还书管理)⑵ 分析说明：图书馆管理系统得功能模型中主要有图书借阅、归还、查询、预定几个功能，其都可以从数据流图中体现出来。首先读者登陆,读者访问系统时系统将检验读者得名字与密码,经过注册得读者允许进入系统，可进行操作；图书借阅系统读者查找到所需图书后,在图书保留期内到图书馆办理借阅手...
