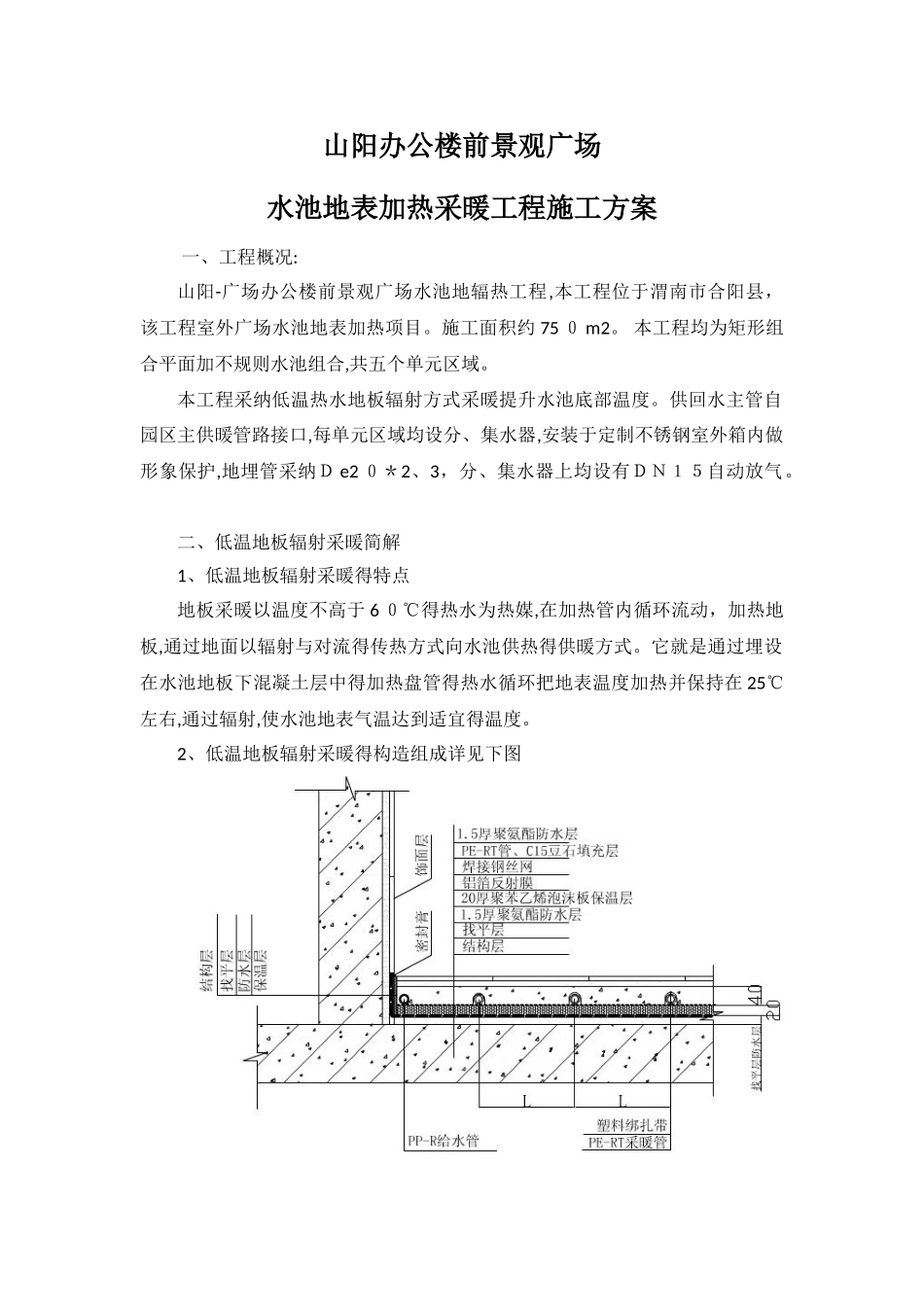

山阳办公楼前景观广场水池地表加热采暖工程施工方案 一、工程概况:山阳-广场办公楼前景观广场水池地辐热工程,本工程位于渭南市合阳县， 该工程室外广场水池地表加热项目。施工面积约 75 ０ m2。 本工程均为矩形组合平面加不规则水池组合,共五个单元区域。 本工程采纳低温热水地板辐射方式采暖提升水池底部温度。供回水主管自园区主供暖管路接口,每单元区域均设分、集水器,安装于定制不锈钢室外箱内做形象保护,地埋管采纳Ｄ e2 ０＊2、3，分、集水器上均设有ＤＮ１５自动放气。 二、低温地板辐射采暖简解 1、低温地板辐射采暖得特点 地板采暖以温度不高于 6 ０℃得热水为热媒,在加热管内循环流动，加热地板,通过地面以辐射与对流得传热方式向水池供热得供暖方式。它就是通过埋设在水池地板下混凝土层中得加热盘管得热水循环把地表温度加热并保持在 25℃左右,通过辐射,使水池地表气温达到适宜得温度。 2、低温地板辐射采暖得构造组成详见下图 三、低温地板辐射采暖施工1、施工准备 1、施工材料及技术要求 31、１聚苯乙烯泡沫塑料板 项目单位指标表观密度㎏/ｍ 3≥20压缩强度(即在 10%形变下得压缩应力)k ｐ a≥100导热系数Ｗ/m、ｋ≤0、04 １吸水率（体积分数)﹪(v∕v)≤4尺寸稳定性%≤3水蒸气透过系数ng∕(pa·m·s)≤4、5熔结性(弯曲变形）㎜≥20氧指数%>30燃烧分级达到Ｂ 2 级1、２ PE—Ｒ T 塑料管材项目单位指标管径×壁厚㎜２、0×2、3循环压力冲击次1000 ０纵向回缩率%≤3外观白色等级不低于 4 级PE—Ｒ T 塑料加热管得内外表面应光滑、平整,洁净,不应有可能影响产品性能得明显划痕、凹陷、气泡等缺陷。塑料管得公称外径、壁厚与偏差,应符合法律规范要求。 1、３分水器、集水器、自动跑风阀:材质为全铜质制品。分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门与连接配件等，分水器、集水器得表观,内外表面应光洁,不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷,表面电镀得连接件，色泽应均匀,镀层牢固,不得有脱镀得缺陷,铜制金属连接件与管材之间得连接结构形式为卡套式夹紧结构。 1、４钢丝网：低碳冷拔丝，焊接网。 1、5 反射膜:铝箔反射膜。 ２、施工工具准备 专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、 推车、手动打压泵、压力表等。3、作业条件 3、1 施工现场有水、电供应设施。 3、2 土建专业已完成墙面粉刷(不含面层),外窗、门安装已完...
