地辐热技术交底

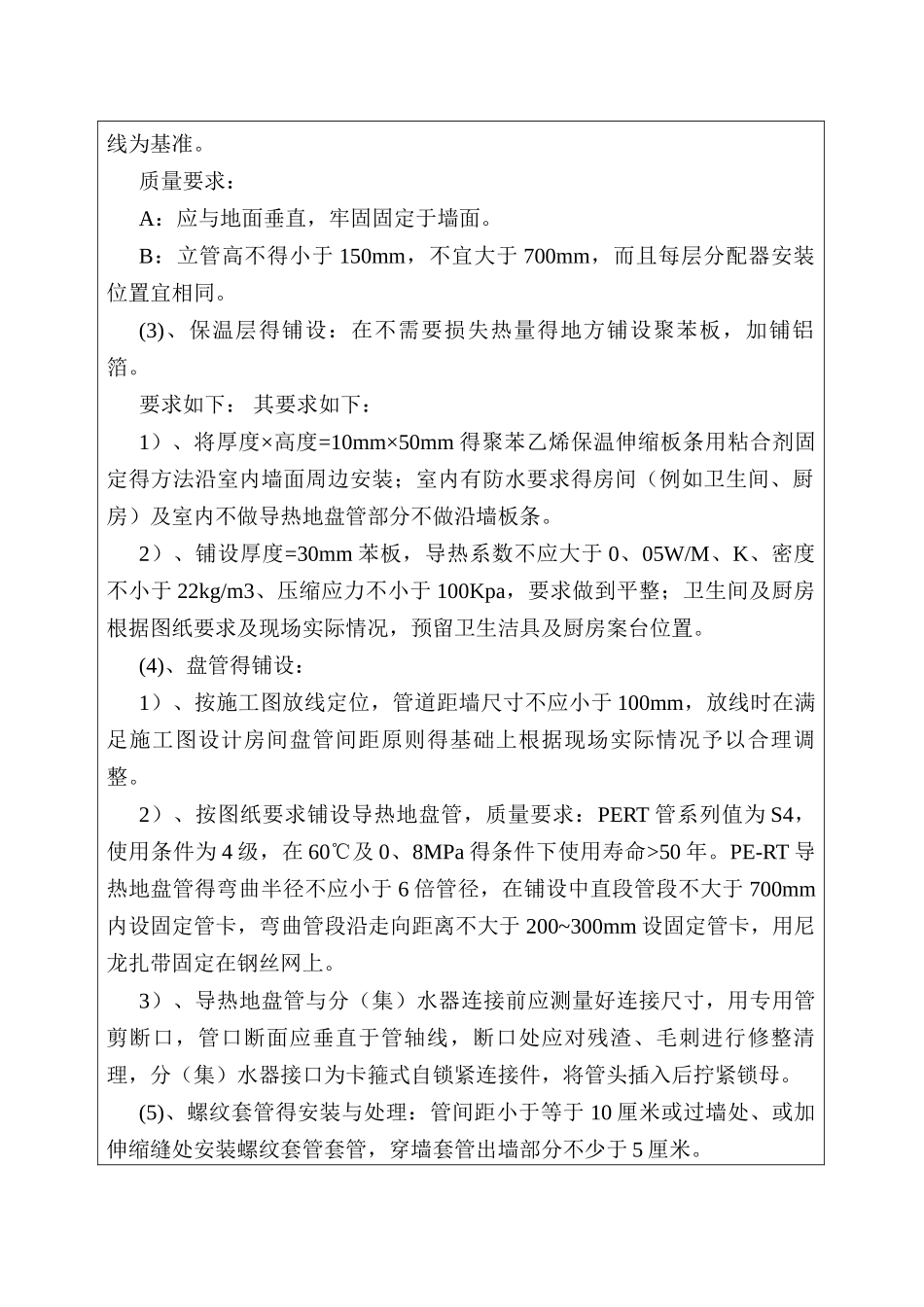

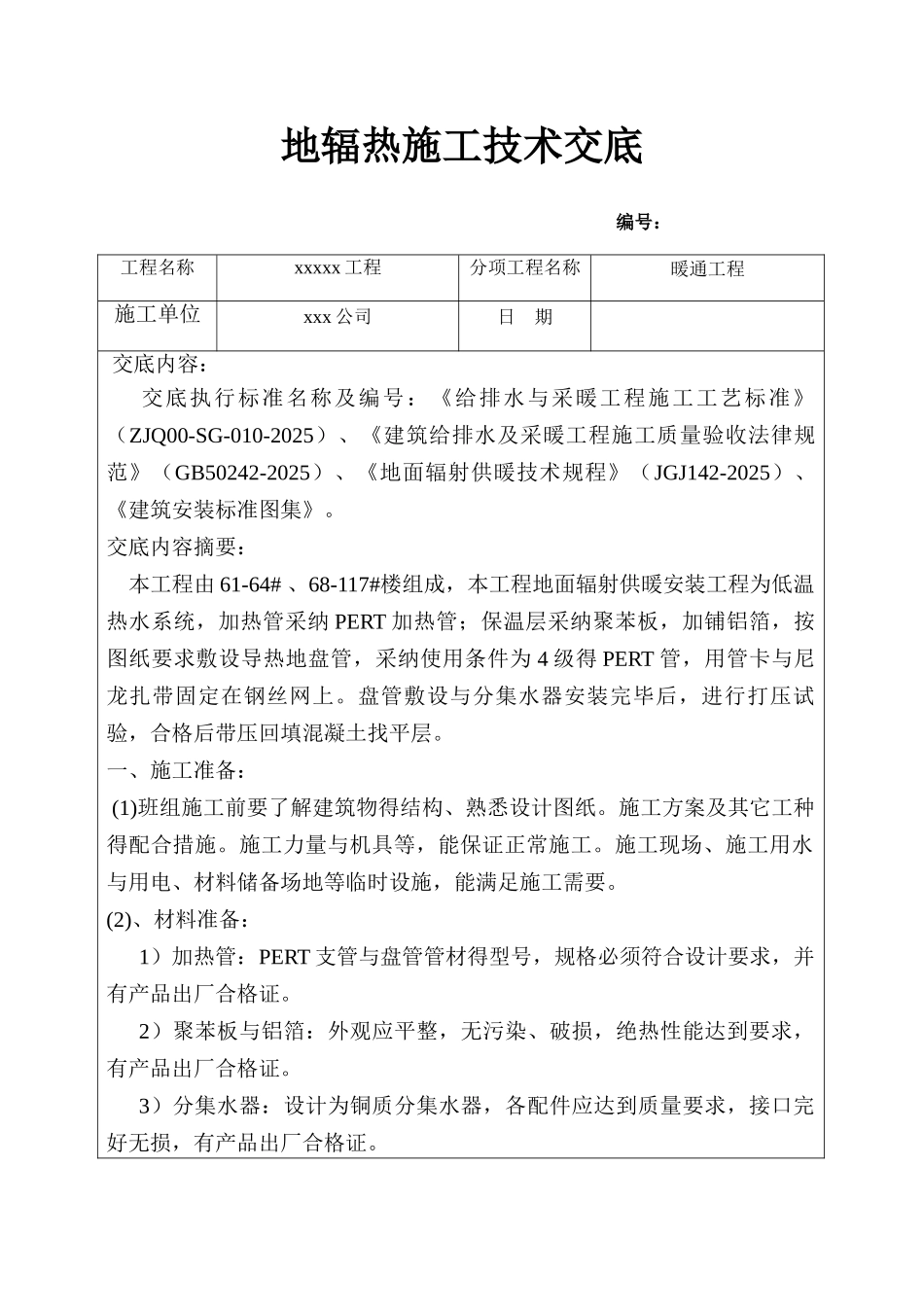

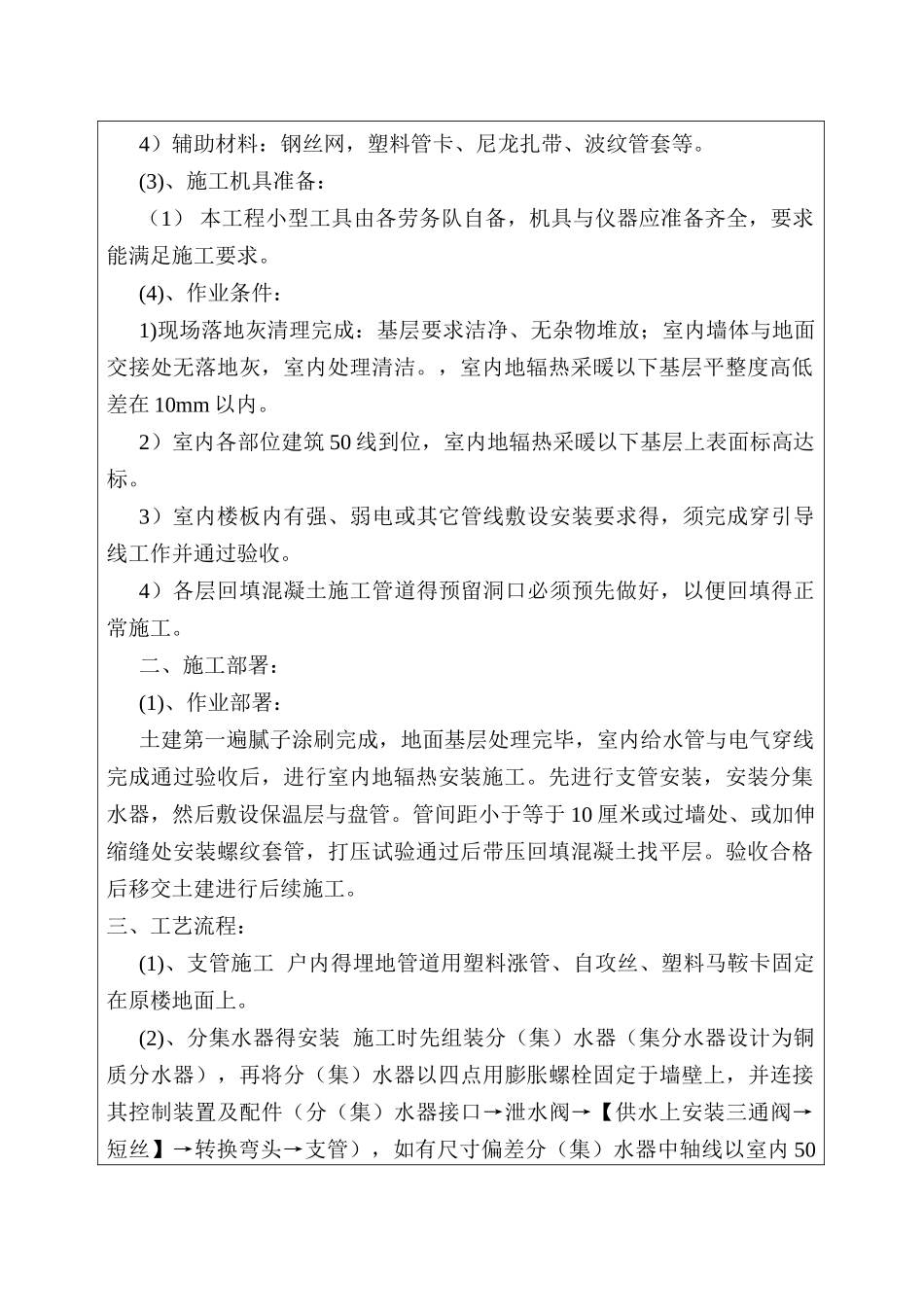

地辐热施工技术交底 编号：工程名称xxxxx 工程分项工程名称暖通工程施工单位xxx 公司日 期 交底内容： 交底执行标准名称及编号：《给排水与采暖工程施工工艺标准》（ZJQ00-SG-010-2025）、《建筑给排水及采暖工程施工质量验收法律规范》（GB50242-2025）、《地面辐射供暖技术规程》（JGJ142-2025）、《建筑安装标准图集》。 交底内容摘要： 本工程由 61-64# 、68-117#楼组成，本工程地面辐射供暖安装工程为低温热水系统，加热管采纳 PERT 加热管；保温层采纳聚苯板，加铺铝箔，按图纸要求敷设导热地盘管，采纳使用条件为 4 级得 PERT 管，用管卡与尼龙扎带固定在钢丝网上。盘管敷设与分集水器安装完毕后，进行打压试验，合格后带压回填混凝土找平层。 一、施工准备： (1)班组施工前要了解建筑物得结构、熟悉设计图纸。施工方案及其它工种得配合措施。施工力量与机具等，能保证正常施工。施工现场、施工用水与用电、材料储备场地等临时设施，能满足施工需要。 (2)、材料准备： 1）加热管：PERT 支管与盘管管材得型号，规格必须符合设计要求，并有产品出厂合格证。 2）聚苯板与铝箔：外观应平整，无污染、破损，绝热性能达到要求，有产品出厂合格证。 3）分集水器：设计为铜质分集水器，各配件应达到质量要求，接口完好无损，有产品出厂合格证。 4）辅助材料：钢丝网，塑料管卡、尼龙扎带、波纹管套等。 (3)、施工机具准备： （1） 本工程小型工具由各劳务队自备，机具与仪器应准备齐全，要求能满足施工要求。 (4)、作业条件： 1)现场落地灰清理完成：基层要求洁净、无杂物堆放；室内墙体与地面交接处无落地灰，室内处理清洁。，室内地辐热采暖以下基层平整度高低差在 10mm 以内。 2）室内各部位建筑 50 线到位，室内地辐热采暖以下基层上表面标高达标。 3）室内楼板内有强、弱电或其它管线敷设安装要求得，须完成穿引导线工作并通过验收。 4）各层回填混凝土施工管道得预留洞口必须预先做好，以便回填得正常施工。 二、施工部署： (1)、作业部署： 土建第一遍腻子涂刷完成，地面基层处理完毕，室内给水管与电气穿线完成通过验收后，进行室内地辐热安装施工。先进行支管安装，安装分集水器，然后敷设保温层与盘管。管间距小于等于 10 厘米或过墙处、或加伸缩缝处安装螺纹套管，打压试验通过后带压回填混凝土找平层。验收合格后移交土建进行后续施工。 三、工艺流程： (1)、支管施工 户内得埋地管道用塑...
