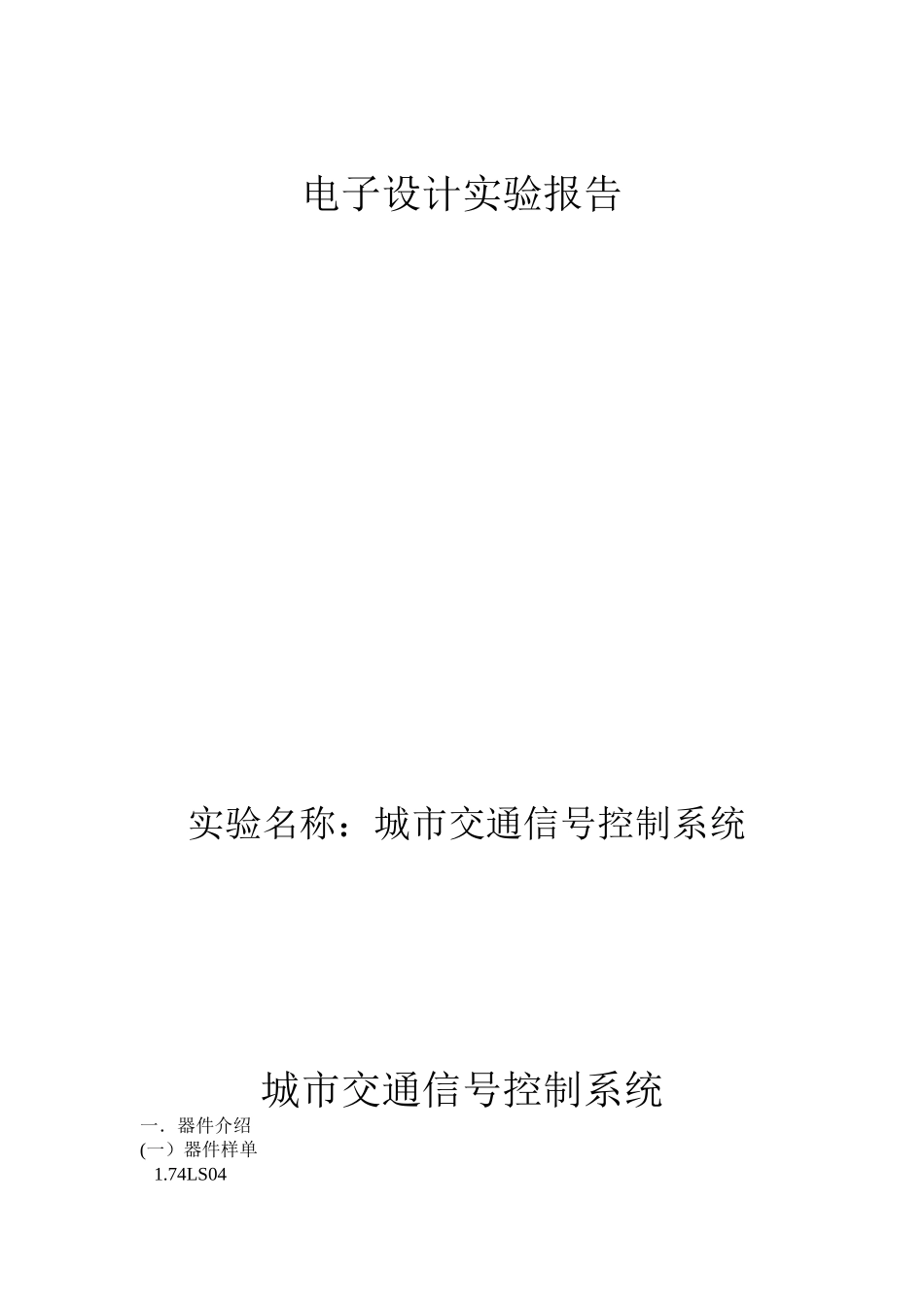

城市交通信号控制系统设计大学毕设论文

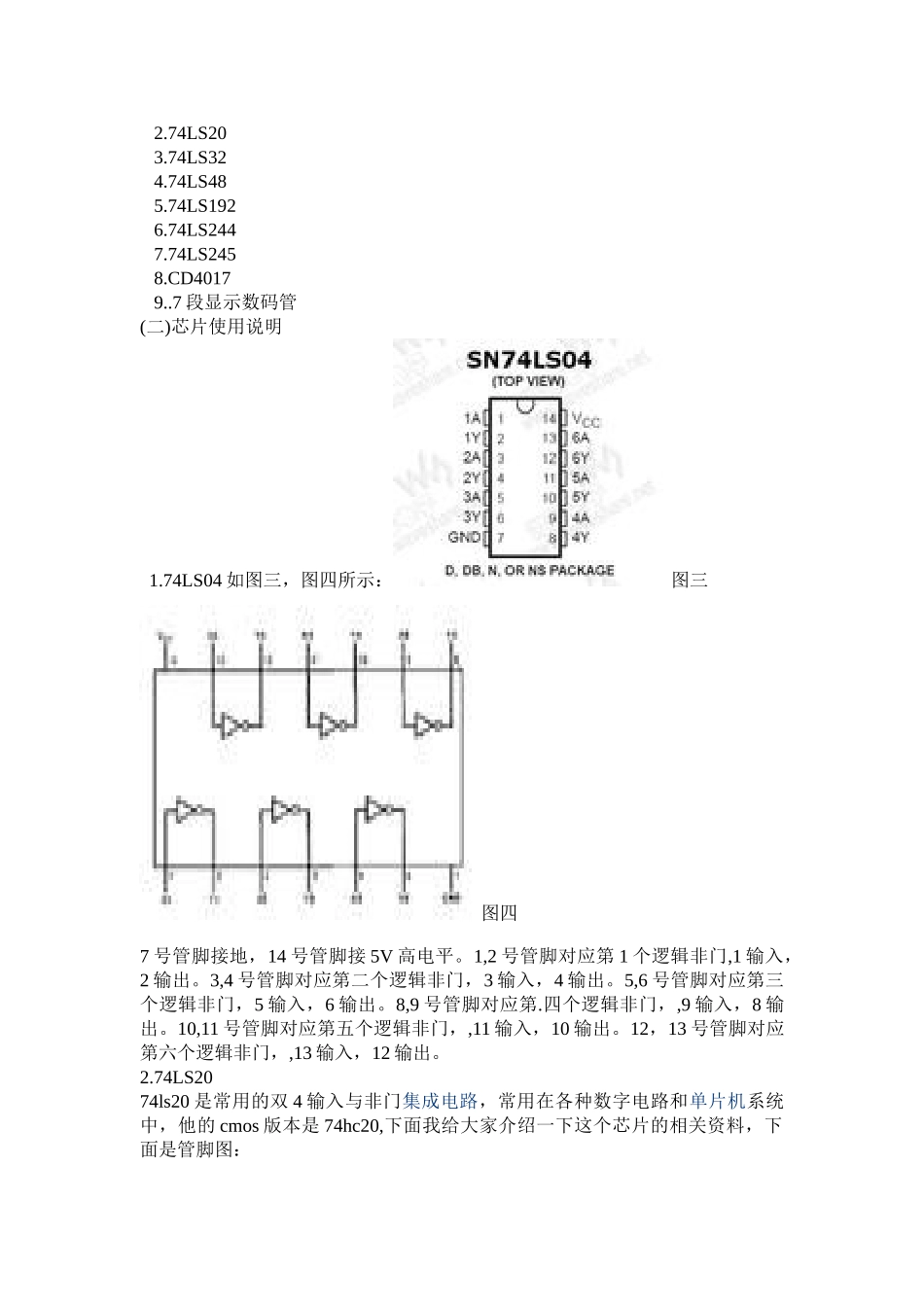

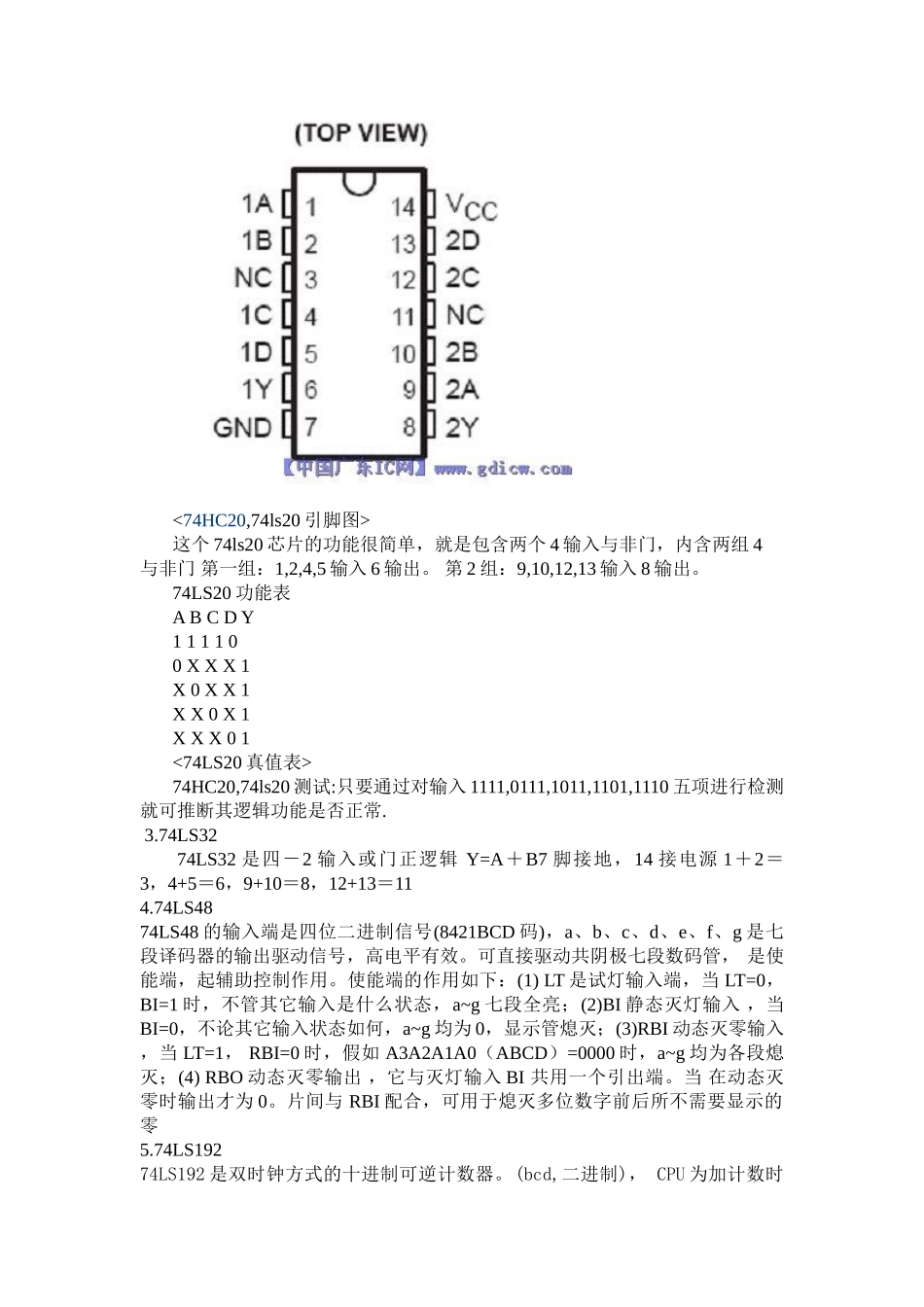

电子设计实验报告 实验名称：城市交通信号控制系统 城市交通信号控制系统一．器件介绍(一）器件样单 1.74LS04 2.74LS20 3.74LS32 4.74LS48 5.74LS192 6.74LS244 7.74LS245 8.CD4017 9..7 段显示数码管(二)芯片使用说明 1.74LS04 如图三，图四所示：图三图四7 号管脚接地，14 号管脚接 5V 高电平。1,2 号管脚对应第 1 个逻辑非门,1 输入，2 输出。3,4 号管脚对应第二个逻辑非门，3 输入，4 输出。5,6 号管脚对应第三个逻辑非门，5 输入，6 输出。8,9 号管脚对应第.四个逻辑非门，,9 输入，8 输出。10,11 号管脚对应第五个逻辑非门，,11 输入，10 输出。12，13 号管脚对应第六个逻辑非门，,13 输入，12 输出。2.74LS2074ls20 是常用的双 4 输入与非门集成电路，常用在各种数字电路和单片机系统中，他的 cmos 版本是 74hc20,下面我给大家介绍一下这个芯片的相关资料，下面是管脚图： <74HC20,74ls20 引脚图>这个 74ls20 芯片的功能很简单，就是包含两个 4 输入与非门，内含两组 4与非门 第一组：1,2,4,5 输入 6 输出。 第 2 组：9,10,12,13 输入 8 输出。74LS20 功能表A B C D Y1 1 1 1 00 X X X 1X 0 X X 1X X 0 X 1X X X 0 1<74LS20 真值表>74HC20,74ls20 测试:只要通过对输入 1111,0111,1011,1101,1110 五项进行检测就可推断其逻辑功能是否正常. 3.74LS3274LS32 是四－2 输入或门正逻辑 Y=A＋B7 脚接地，14 接电源 1＋2＝3，4+5＝6，9+10＝8，12+13＝114.74LS4874LS48 的输入端是四位二进制信号(8421BCD 码)，a、b、c、d、e、f、g 是七段译码器的输出驱动信号，高电平有效。可直接驱动共阴极七段数码管， 是使能端，起辅助控制作用。使能端的作用如下：(1) LT 是试灯输入端，当 LT=0， BI=1 时，不管其它输入是什么状态，a~g 七段全亮；(2)BI 静态灭灯输入 ，当 BI=0，不论其它输入状态如何，a~g 均为 0，显示管熄灭；(3)RBI 动态灭零输入 ，当 LT=1， RBI=0 时，假如 A3A2A1A0（ABCD）=0000 时，a~g 均为各段熄灭；(4) RBO 动态灭零输出 ，它与灭灯输入 BI 共用一个引出端。当 在动态灭零时输出才为 0。片间与 RBI 配合，可用于熄灭多位数字前后所不需要显示的零 5.74LS19274LS192 是双时钟方式的十进制可逆计数器。(bcd,二进制)， CPU 为加计数时钟输入端，CPD 为减计数时钟输入端。 LD 为预置输入控...
