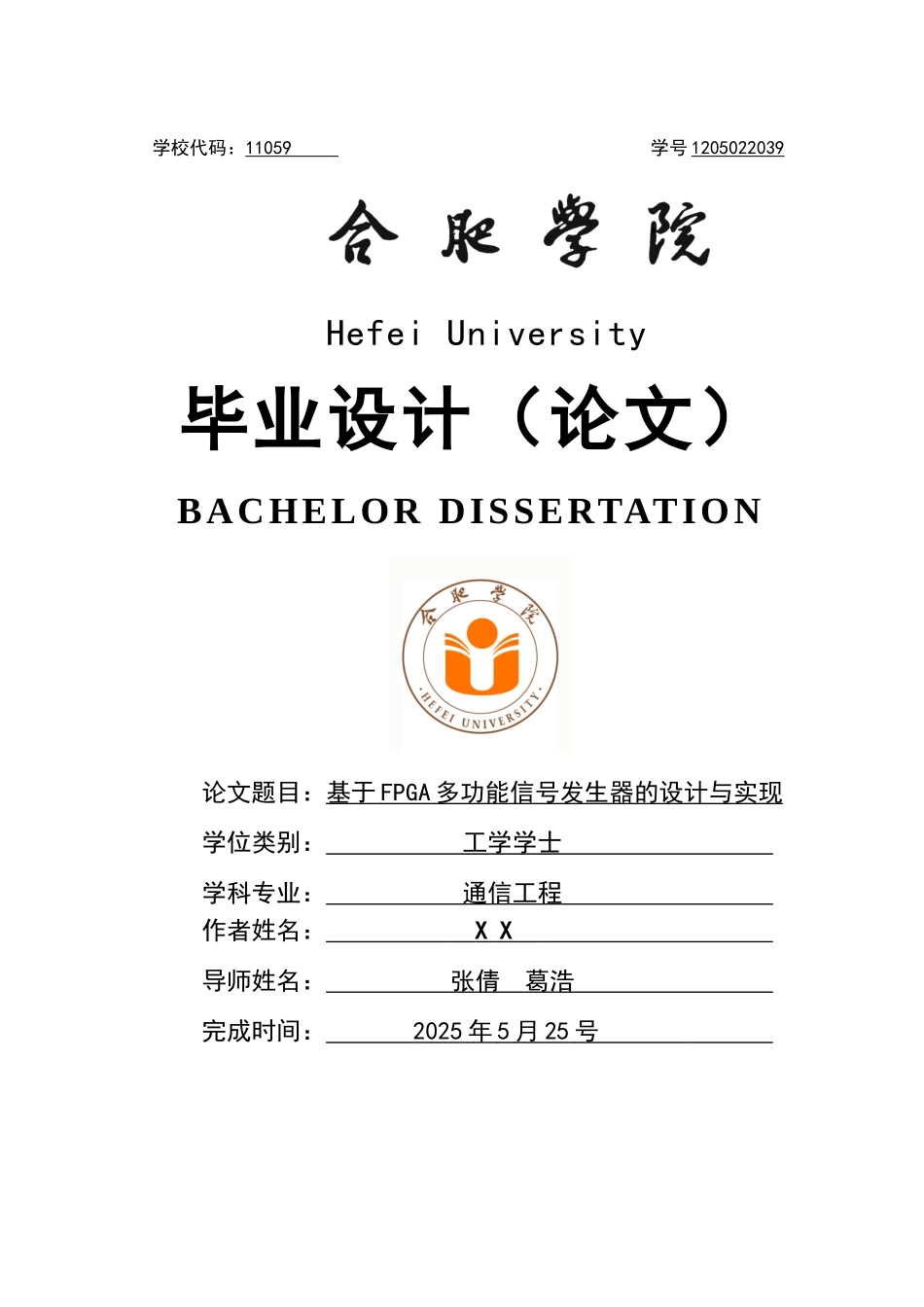

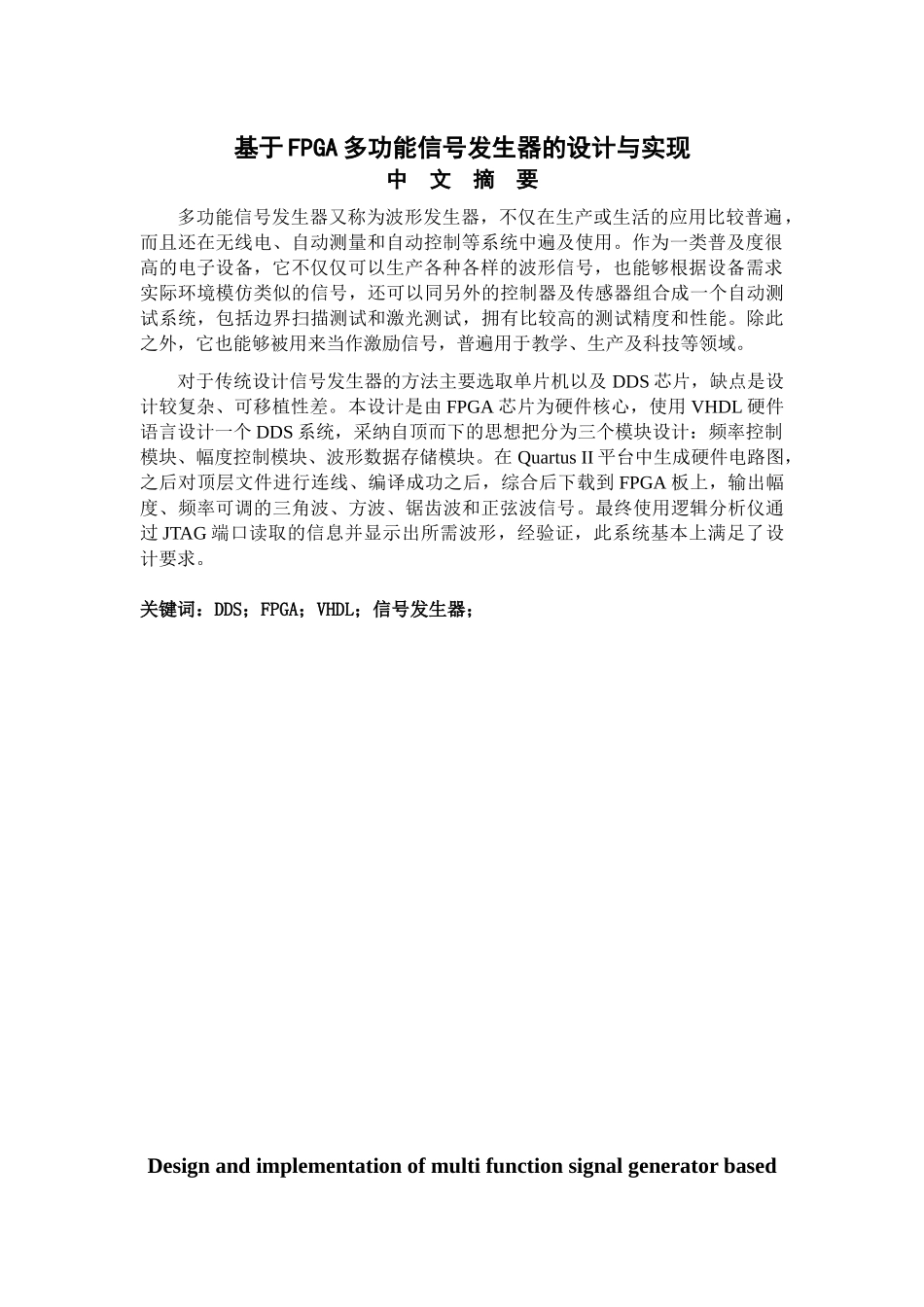

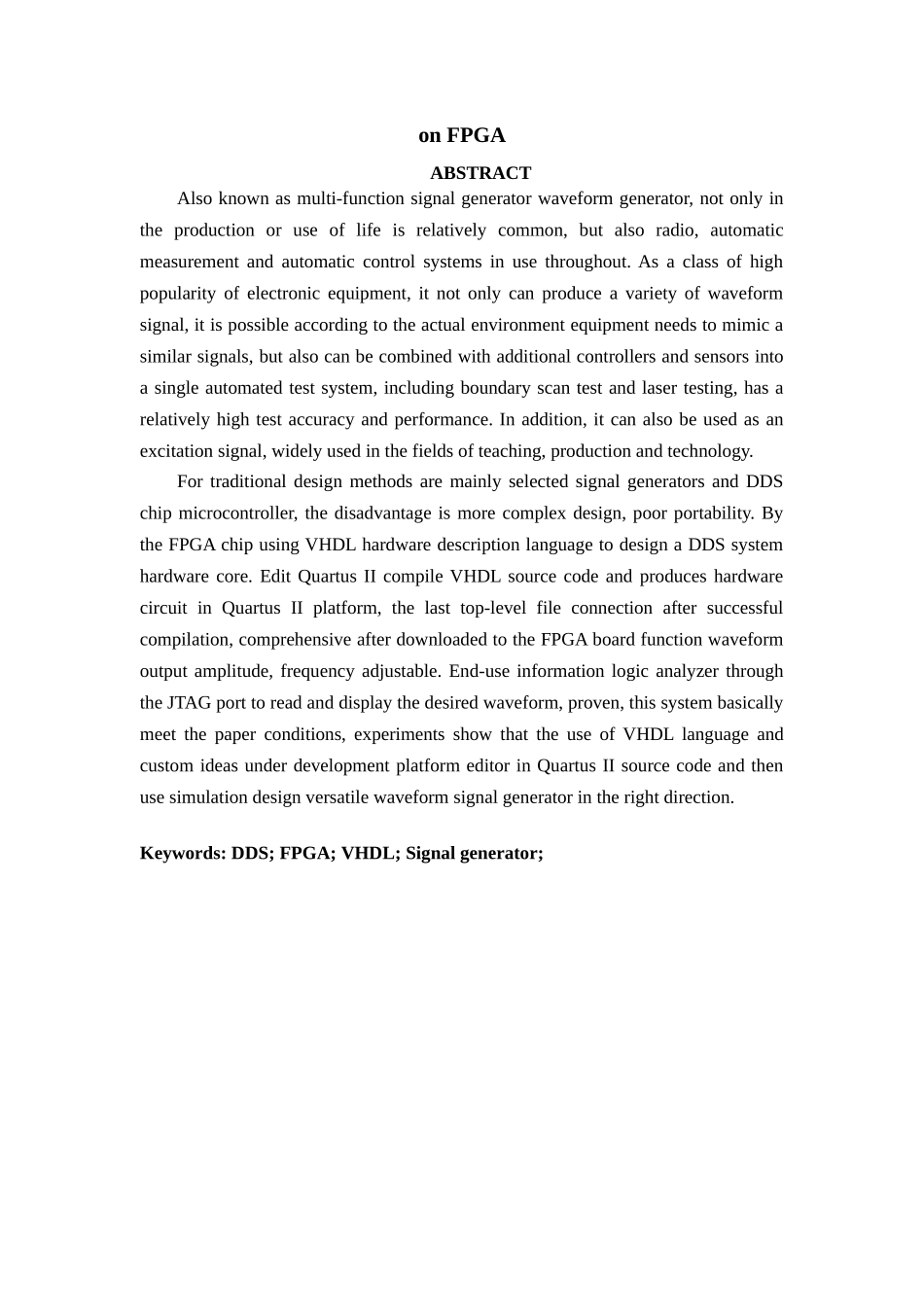

学校代码：11059 学号 1205022039Hefei University 毕业设计（论文）BACHELOR DISSERTATION 论文题目：基于 FPGA 多功能信号发生器的设计与实现 学位类别： 工学学士 学科专业： 通信工程 作者姓名： X X 导师姓名： 张倩 葛浩 完成时间： 2025 年 5 月 25 号 基于 FPGA 多功能信号发生器的设计与实现中 文 摘 要多功能信号发生器又称为波形发生器，不仅在生产或生活的应用比较普遍，而且还在无线电、自动测量和自动控制等系统中遍及使用。作为一类普及度很高的电子设备，它不仅仅可以生产各种各样的波形信号，也能够根据设备需求实际环境模仿类似的信号，还可以同另外的控制器及传感器组合成一个自动测试系统，包括边界扫描测试和激光测试，拥有比较高的测试精度和性能。除此之外，它也能够被用来当作激励信号，普遍用于教学、生产及科技等领域。对于传统设计信号发生器的方法主要选取单片机以及 DDS 芯片，缺点是设计较复杂、可移植性差。本设计是由 FPGA 芯片为硬件核心，使用 VHDL 硬件语言设计一个 DDS 系统，采纳自顶而下的思想把分为三个模块设计：频率控制模块、幅度控制模块、波形数据存储模块。在 Quartus II 平台中生成硬件电路图，之后对顶层文件进行连线、编译成功之后，综合后下载到 FPGA 板上，输出幅度、频率可调的三角波、方波、锯齿波和正弦波信号。最终使用逻辑分析仪通过 JTAG 端口读取的信息并显示出所需波形，经验证，此系统基本上满足了设计要求。关键词：DDS；FPGA；VHDL；信号发生器；Design and implementation of multi function signal generator based on FPGAABSTRACTAlso known as multi-function signal generator waveform generator, not only in the production or use of life is relatively common, but also radio, automatic measurement and automatic control systems in use throughout. As a class of high popularity of electronic equipment, it not only can produce a variety of waveform signal, it is possible according to the actual environment equipment needs to mimic a similar signals, but also can be combined with additional controllers and sensors into a single automated test system, including boundary scan test an...
