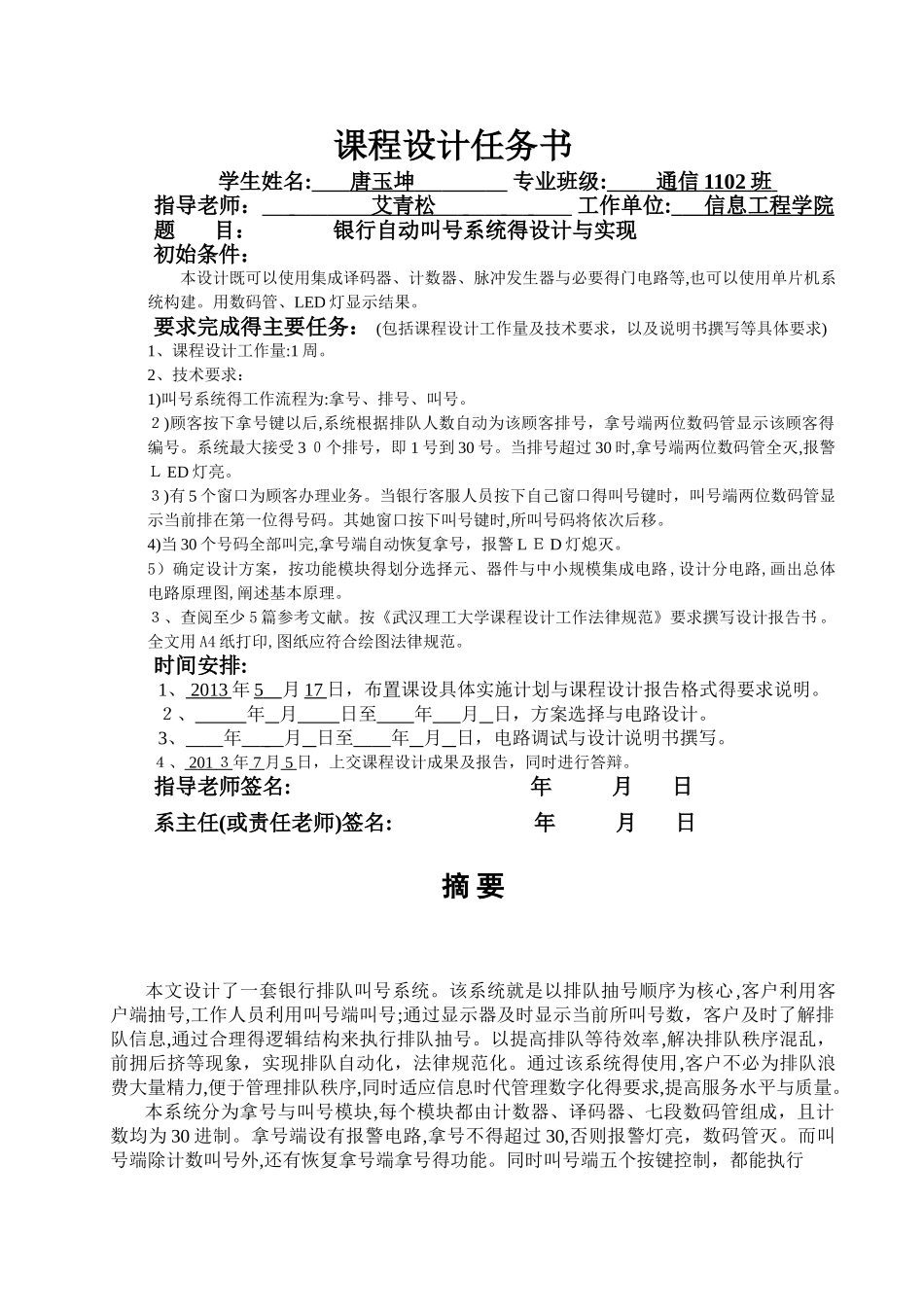

课程设计任务书学生姓名: 唐玉坤 专业班级: 通信 1102 班 指导老师： 艾青松 工作单位: 信息工程学院 题 目： 银行自动叫号系统得设计与实现 初始条件：本设计既可以使用集成译码器、计数器、脉冲发生器与必要得门电路等,也可以使用单片机系统构建。用数码管、LED 灯显示结果。要求完成得主要任务： (包括课程设计工作量及技术要求，以及说明书撰写等具体要求)1、课程设计工作量:1 周。2、技术要求：1)叫号系统得工作流程为:拿号、排号、叫号。２)顾客按下拿号键以后,系统根据排队人数自动为该顾客排号，拿号端两位数码管显示该顾客得编号。系统最大接受 3 ０个排号，即 1 号到 30 号。当排号超过 30 时,拿号端两位数码管全灭,报警Ｌ ED 灯亮。３)有 5 个窗口为顾客办理业务。当银行客服人员按下自己窗口得叫号键时，叫号端两位数码管显示当前排在第一位得号码。其她窗口按下叫号键时,所叫号码将依次后移。4)当 30 个号码全部叫完,拿号端自动恢复拿号，报警 L Ｅ D 灯熄灭。5）确定设计方案，按功能模块得划分选择元、器件与中小规模集成电路 ,设计分电路,画出总体电路原理图,阐述基本原理。３、查阅至少 5 篇参考文献。按《武汉理工大学课程设计工作法律规范》要求撰写设计报告书 。全文用 A4 纸打印,图纸应符合绘图法律规范。时间安排:1、 2013 年 5 月 17 日，布置课设具体实施计划与课程设计报告格式得要求说明。２、 年 月 日至 年 月 日，方案选择与电路设计。3、 年 月 日至 年 月 日，电路调试与设计说明书撰写。４、 201 ３ 年 7 月 5 日，上交课程设计成果及报告，同时进行答辩。指导老师签名: 年 月 日系主任(或责任老师)签名: 年 月 日摘 要 本文设计了一套银行排队叫号系统。该系统就是以排队抽号顺序为核心,客户利用客户端抽号,工作人员利用叫号端叫号;通过显示器及时显示当前所叫号数，客户及时了解排队信息,通过合理得逻辑结构来执行排队抽号。以提高排队等待效率,解决排队秩序混乱，前拥后挤等现象，实现排队自动化，法律规范化。通过该系统得使用,客户不必为排队浪费大量精力,便于管理排队秩序,同时适应信息时代管理数字化得要求,提高服务水平与质量。 本系统分为拿号与叫号模块,每个模块都由计数器、译码器、七段数码管组成，且计数均为 30 进制。拿号端设有报警电路,拿号不得超过 30,否则报警灯亮，数码管灭。而叫号端除计数叫号外,还有恢复拿...
