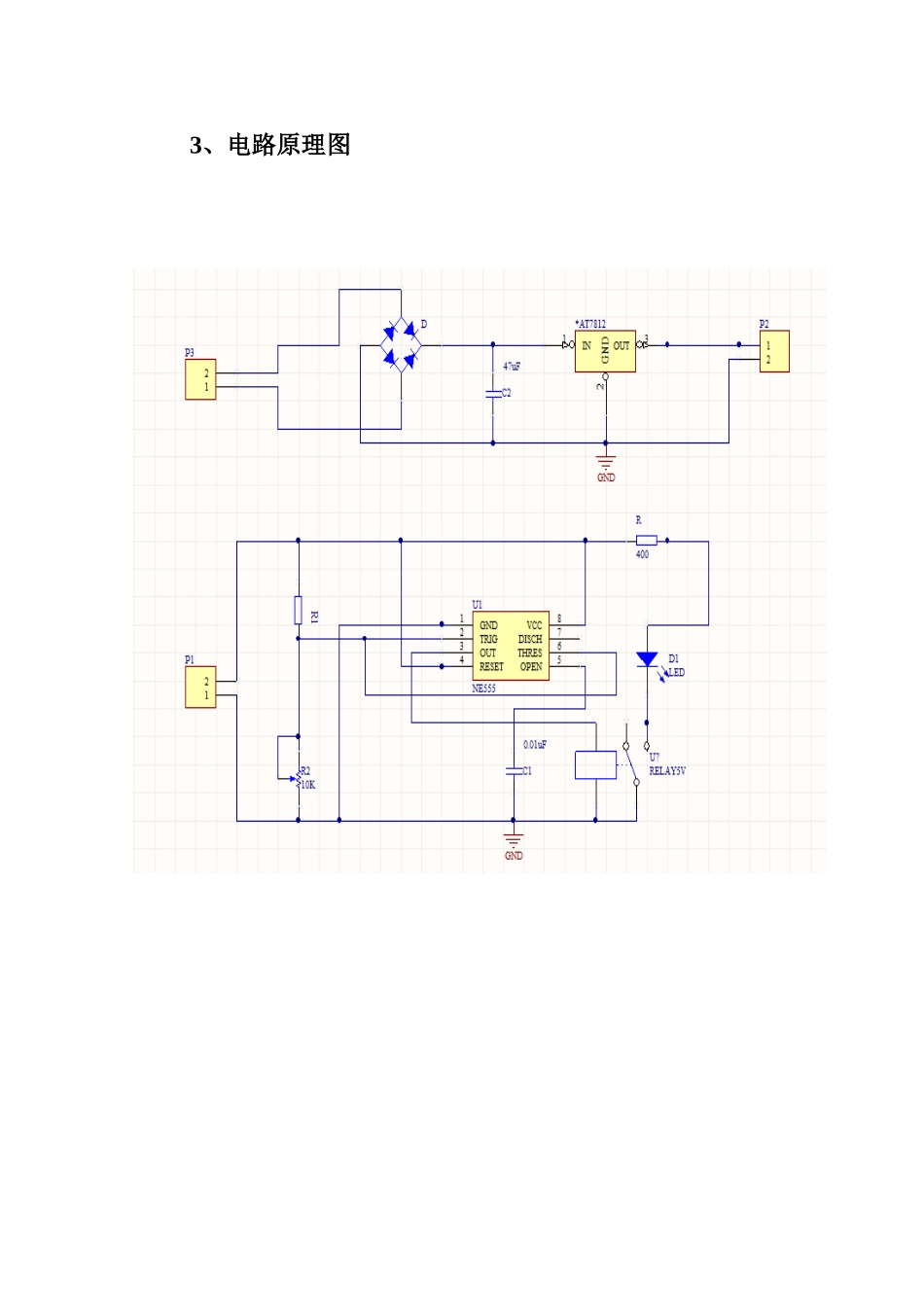

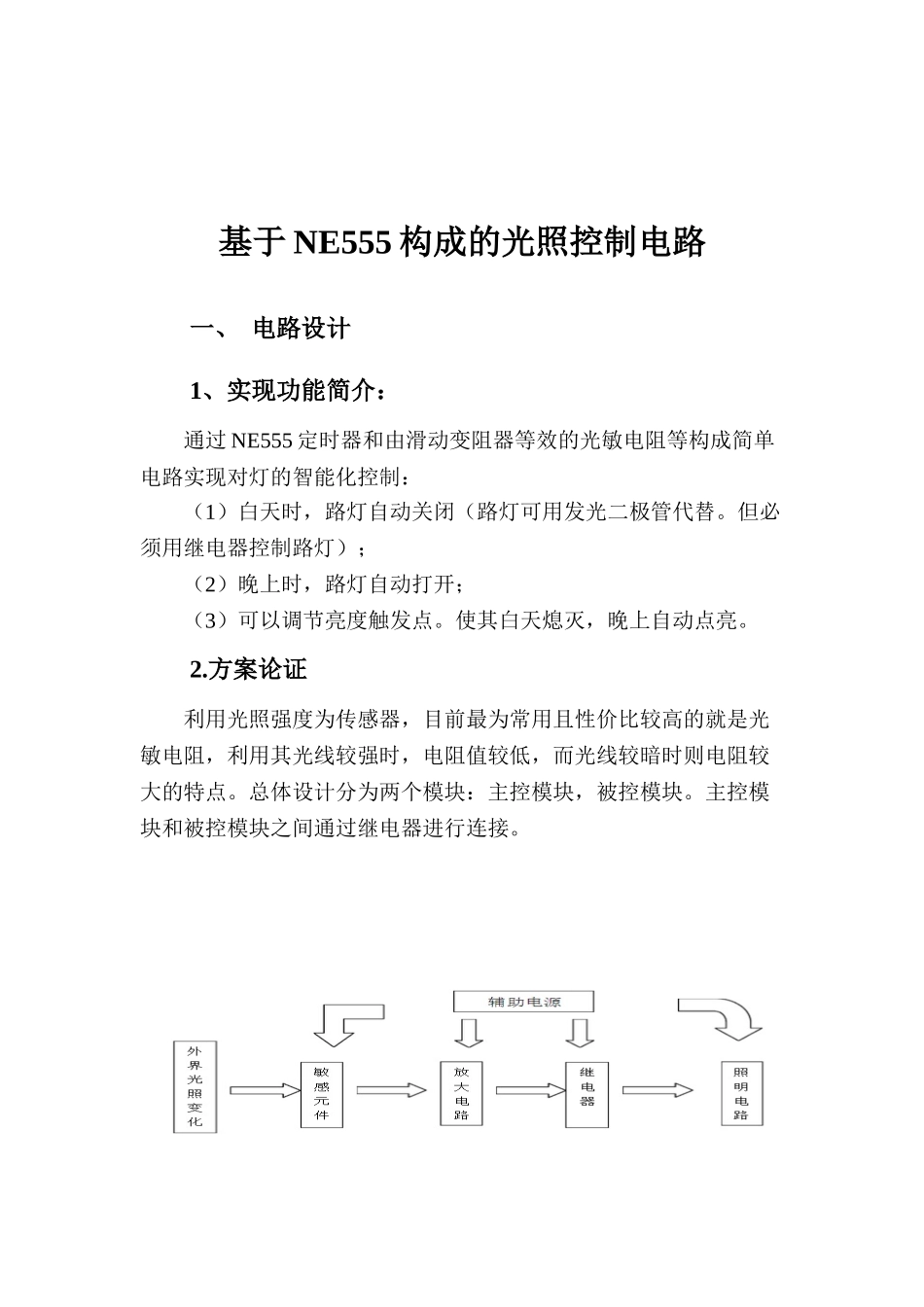

基于 NE555 构成的光照控制电路 ——电子工艺实训 院系:机电工程学院 专业班级:电子信息工程(2) 学号: 姓名:基于 NE555 构成的光照控制电路一、 电路设计 1、实现功能简介: 通过 NE555 定时器和由滑动变阻器等效的光敏电阻等构成简单电路实现对灯的智能化控制:(1)白天时,路灯自动关闭(路灯可用发光二极管代替。但必须用继电器控制路灯); (2)晚上时,路灯自动打开; (3)可以调节亮度触发点。使其白天熄灭,晚上自动点亮。 2.方案论证 利用光照强度为传感器,目前最为常用且性价比较高的就是光敏电阻,利用其光线较强时,电阻值较低,而光线较暗时则电阻较大的特点。总体设计分为两个模块:主控模块,被控模块。主控模块和被控模块之间通过继电器进行连接。 3、电路原理图4、电路线路图(为 DXP 所画)5、电路工作原理: 该光控自动路灯的电路是变压器降压,经过桥式整流电路和AT7812 三端稳压器后的电压作为 NE555 的工作电压,其中电路中NE555 接成双稳态电路。R1(在 dxp 中)等效为光敏电阻,和电位器组成简单的分压器。NE555 的 2 脚和 6 脚接白天光敏电阻阻值大约为 1~1.8KΩ,3 脚输出端为低电位,电位器不工作,路灯不亮。当夜幕降临时,光敏电阻因为接收光照减少而呈现高阻态。当 2、6 脚电位在三分之一电源电压以下时双稳态电位器被置位,3 脚输出高电位,继电器导通从而使路灯导通发光。通过调节电阻 R2 可以改变光敏电阻灵敏度,当 R2 减小时,则路灯亮刚亮时 R1 临界电阻也减小,即在外界光强较强时路灯就亮,灵敏度提高。同理当电阻 R2 增大时,灵敏度降低。C1 为滤波电容,用以提高 5 脚电位的稳定性。电阻 R 可以保护集成 LED 受电流作用而损坏。二、 电路的仿真:1、打开 Multisim 仿真软件 打开 Multisim 仿真软件在元件库里查找电路图中所需要的元器件,添加至当前页面根据所设计的原理图进行画图。画完之后,仔细检查。确定没有错误后,运行,查看是否符合设计要求。并对电阻进行参数的调节,以达到预期设计的要求。2、测试当电阻 R2 为 3.5~4.6kΩ 时,R1 为高阻值时 3 脚输出端为高电平,输出端由高电位跳变为低电位时 R1 阻值为 1.6kΩ,R1 为低阻时 3 脚输出端输出低电平,并且输出端由低电平跳变为高电平常 R1 阻值为8.56kΩ。 则: VT+=(3.5/(3.5+1.6))*12=8.25V VT-=(3.5/(3.5+8.56)*12=3.48VVT+-VT-=4.77VVCC=1...
