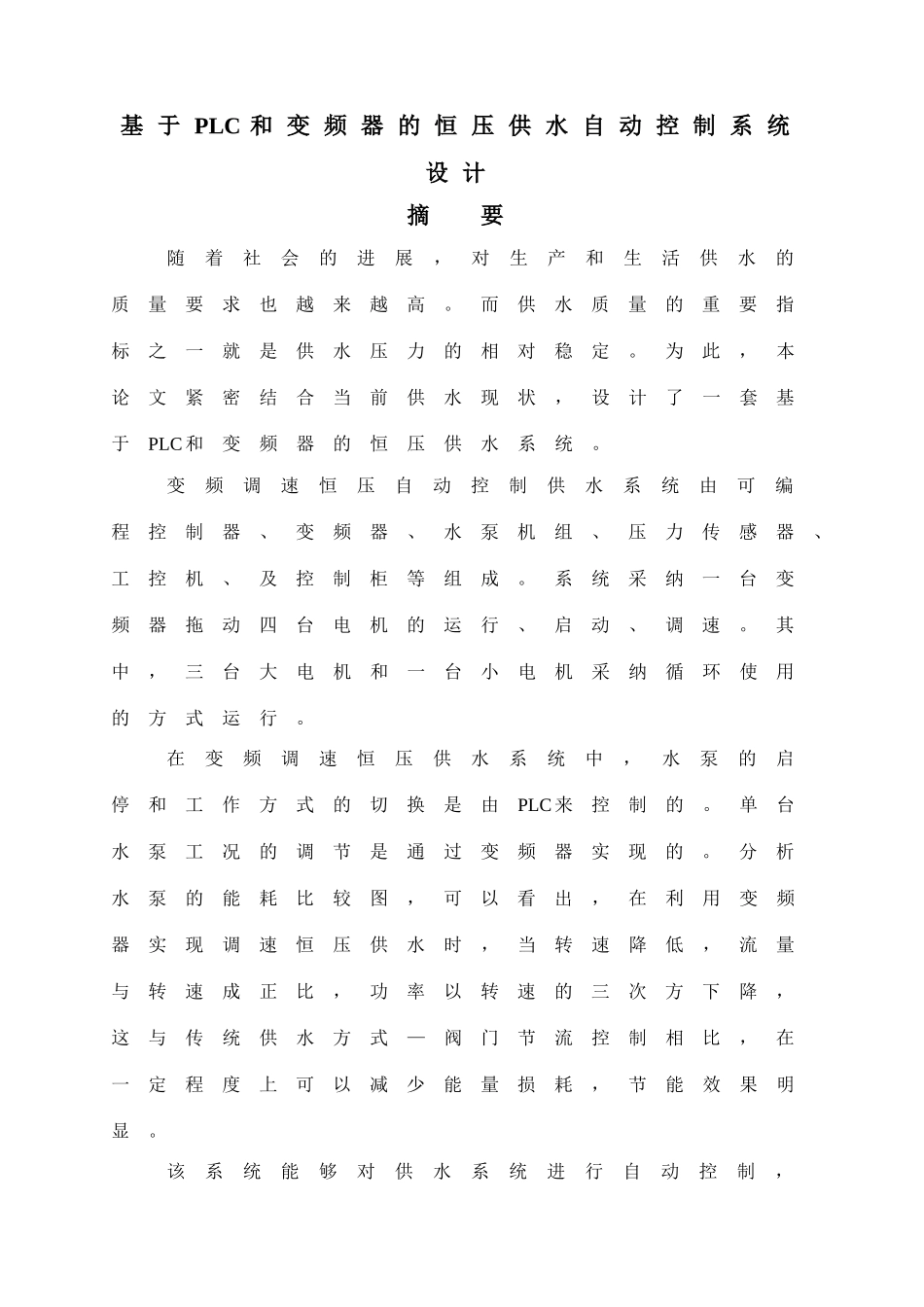

内 蒙 古 科 技 大 学本 科 生 毕 业 设 计 说 明 书 （ 毕业 论 文 ）题 目 ： 基 于 PLC 和 变 频器 的 恒 压 供 水 自 动控 制 系 统 设 计学 生 姓 名 ： 杨 蓉学 号 ： 202540503237专 业 ： 测 控 技 术 与 仪 器班 级 ： 测 控 2025-2 班指 导 老 师 ： 李 忠 虎 副 教 授基 于 PLC 和 变 频 器 的 恒 压 供 水 自 动 控 制 系 统设 计摘 要随着社会的进展，对生产和生活供水的质量要求也越来越高。而供水质量的重要指标之一就是供水压力的相对稳定。为此，本论文紧密结合当前供水现状，设计了一套基于PLC 和变频器的恒压供水系统。变频调速恒压自动控制供水系统由可编程控制器、变频器、水泵机组、压力传感器、工控机、及控制柜等组成。系统采纳一台变频器拖动四台电机的运行、启动、调速。其中，三台大电机和一台小电机采纳循环使用的方式运行。在变频调速恒压供水系统中，水泵的启停和工作方式的切换是由PLC 来控制的。单台水泵工况的调节是通过变频器实现的。分析水泵的能耗比较图，可以看出，在利用变频器实现调速恒压供水时，当转速降低，流量与转速成正比，功率以转速的三次方下降，这与传统供水方式—阀门节流控制相比，在一定程度上可以减少能量损耗，节能效果明显。该系统能够对供水系统进行自动控制，并有效的降低能耗，可使系统维持在最佳运行状态，并提高生产管理水平。关键词：恒压供水；变频调速；可编程控制器；自动控制；节能Automatic control system of constant press water supply based on converter and PLCAbstractWith the developement of society,it demands higher and higher water supply quality,both in producing and living. However,one of the important guide lines of the water supply quality is offer the relatively steady water supply hydraulic pressure.Therefor, the paper closely combines actuality of water supply and designs a suit of constant pressure water supply automatic control system based on variable frequency speed-regulating technology and PLC.The constant pressure water supply automatic control system is made up of PLC,transducer,pump assembling unit,...
