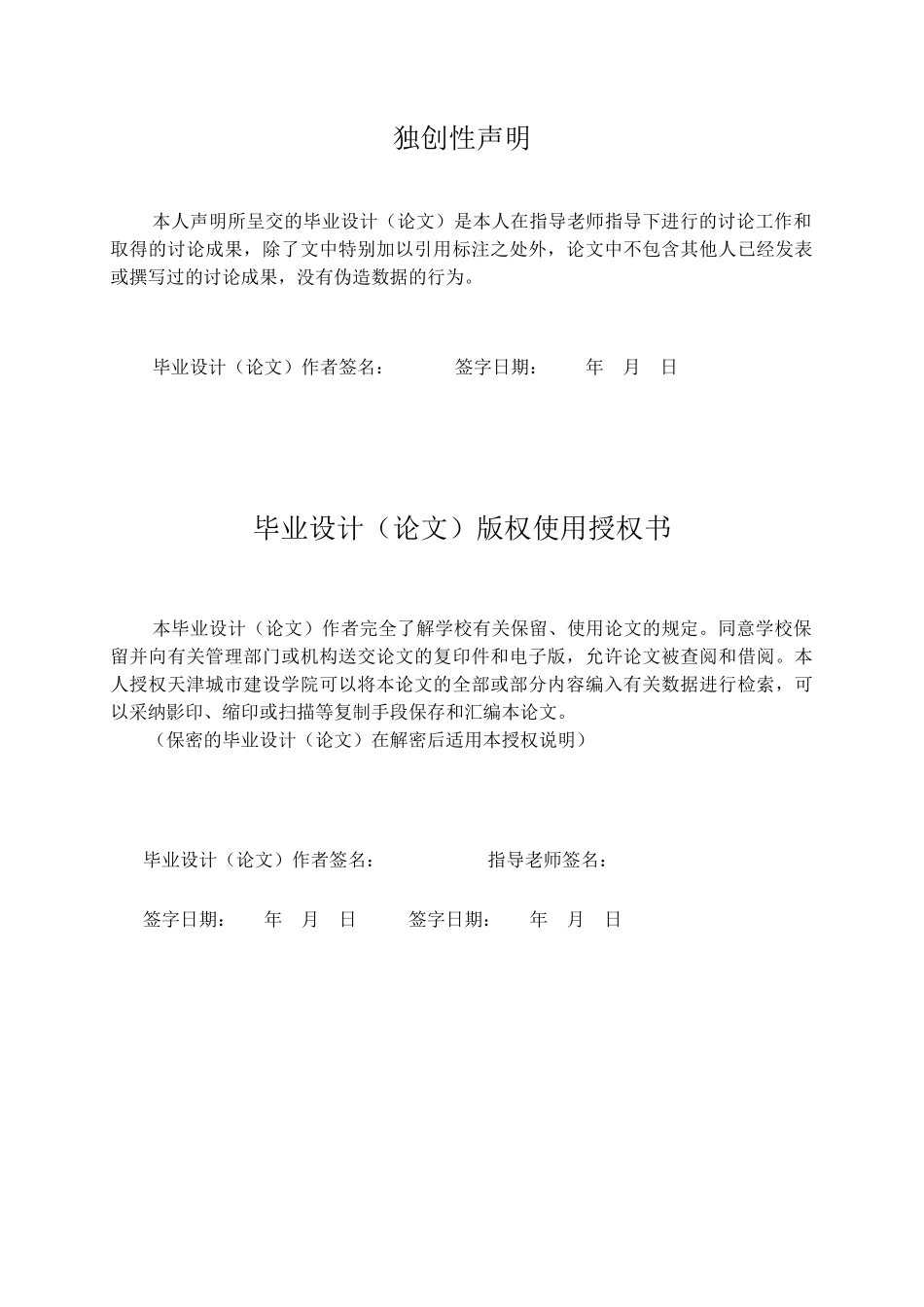

基于plc的10kv动态无功补偿控制系统学士学位论文_第3页
3/41

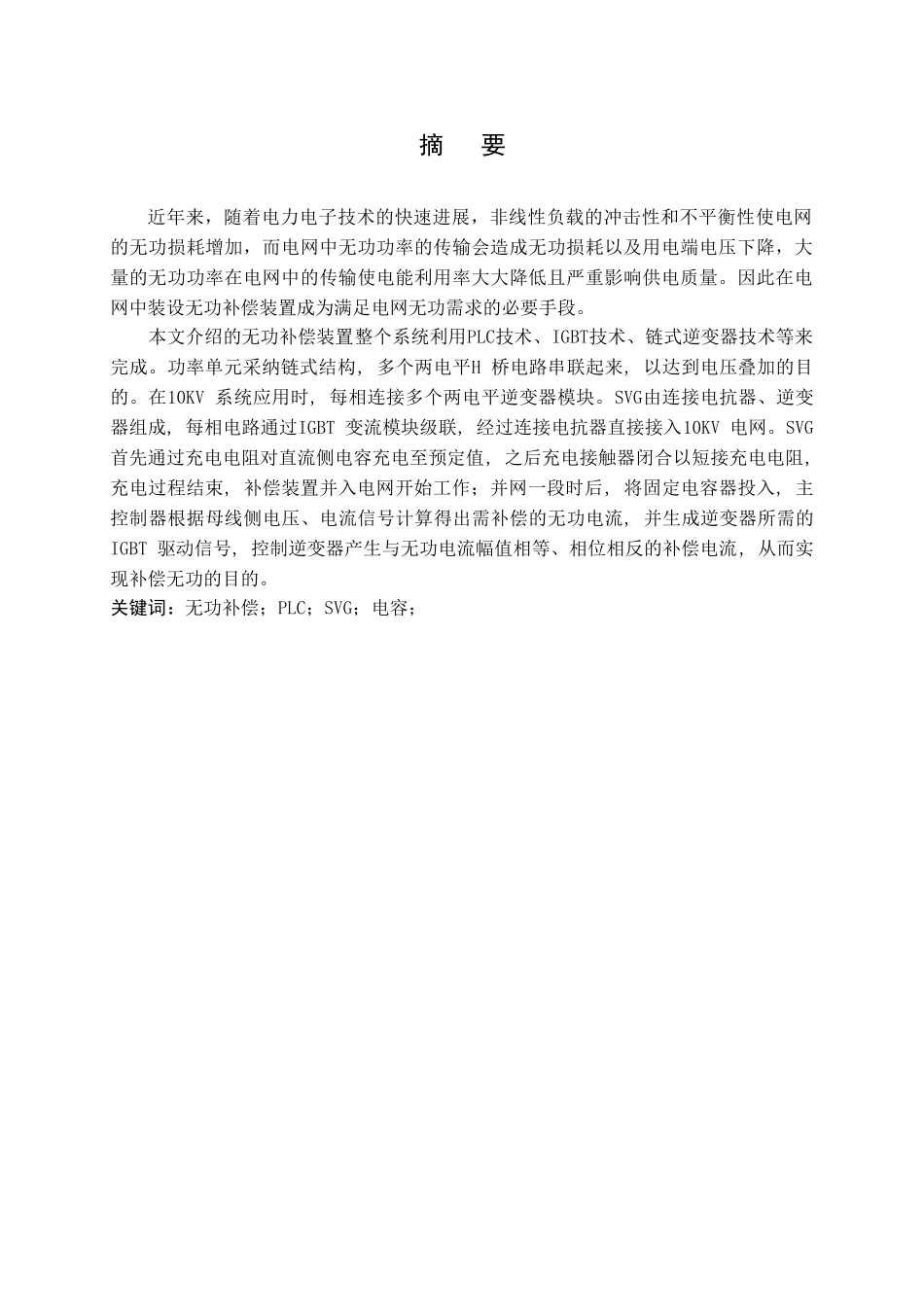

天津城市建设学院本科毕业论文基于PLC的10KV动态无功补偿控制系统(SVG)Based on PLC 10 KV dynamic reactive compensationcontrol system(SVG)独创性声明本人声明所呈交的毕业设计(论文)是本人在指导老师指导下进行的讨论工作和取得的讨论成果,除了文中特别加以引用标注之处外,论文中不包含其他人已经发表或撰写过的讨论成果,没有伪造数据的行为。毕业设计(论文)作者签名: 签字日期: 年 月 日毕业设计(论文)版权使用授权书本毕业设计(论文)作者完全了解学校有关保留、使用论文的规定。同意学校保留并向有关管理部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。本人授权天津城市建设学院可以将本论文的全部或部分内容编入有关数据进行检索,可以采纳影印、缩印或扫描等复制手段保存和汇编本论文。(保密的毕业设计(论文)在解密后适用本授权说明)毕业设计(论文)作者签名: 指导老师签名:签字日期: 年 月 日 签字日期: 年 月 日摘 要 近年来,随着电力电子技术的快速进展,非线性负载的冲击性和不平衡性使电网的无功损耗增加,而电网中无功功率的传输会造成无功损耗以及用电端电压下降,大量的无功功率在电网中的传输使电能利用率大大降低且严重影响供电质量。因此在电网中装设无功补偿装置成为满足电网无功需求的必要手段。 本文介绍的无功补偿装置整个系统利用PLC技术、IGBT技术、链式逆变器技术等来完成。功率单元采纳链式结构, 多个两电平H 桥电路串联起来, 以达到电压叠加的目的。在10KV 系统应用时, 每相连接多个两电平逆变器模块。SVG由连接电抗器、逆变器组成, 每相电路通过IGBT 变流模块级联, 经过连接电抗器直接接入10KV 电网。SVG 首先通过充电电阻对直流侧电容充电至预定值, 之后充电接触器闭合以短接充电电阻, 充电过程结束, 补偿装置并入电网开始工作;并网一段时后, 将固定电容器投入, 主控制器根据母线侧电压、电流信号计算得出需补偿的无功电流, 并生成逆变器所需的IGBT 驱动信号, 控制逆变器产生与无功电流幅值相等、相位相反的补偿电流, 从而实现补偿无功的目的。关键词:无功补偿;PLC;SVG;电容;ABSTRACTIn recent years, along with the power electronic technology development, the nonlinear load balance and the impact that the reactive power loss increases, and the power of reactive power transmiss...
